Механічна обв'язка · CIP-розпилювачі

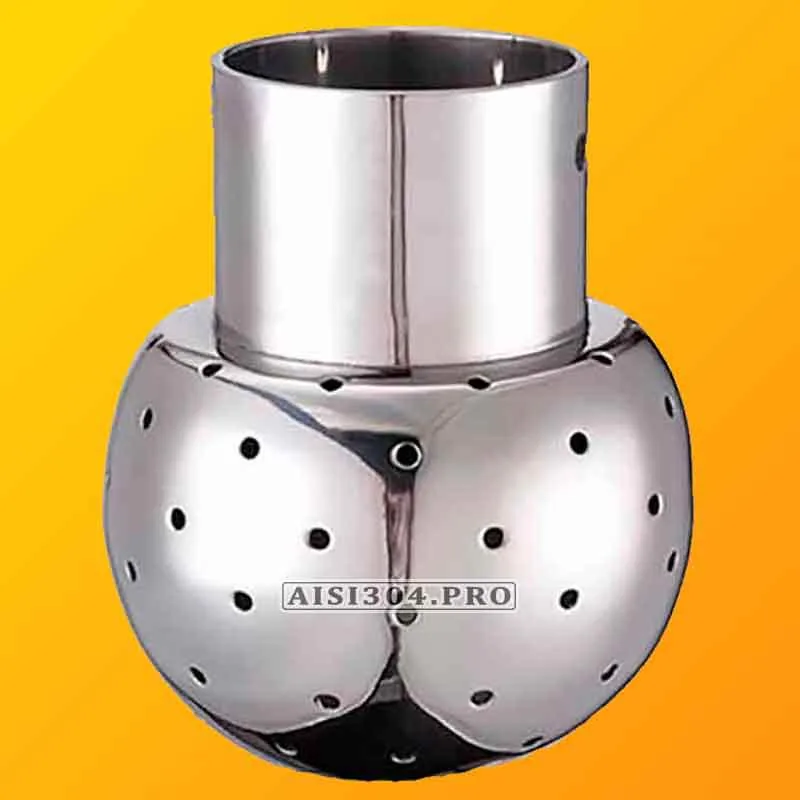

Мийна головка статична Arom (Італія) під шплінт, ⌀40 / 52 / 65 мм

Каталожний номер: fitting-cip-spray_ball_pin_arom

Та ж кулька, але сідає на трубку зі шплінтом, а не на кламп — є на складі в Україні

Шукати: миюча голівка нержавіюча статична під шплінт Arom 52/28

Варіанти

ВиконанняЦінаНаявність
40/22 — кулька ⌀40 на трубу 22 мм fitting-cip-spray_ball_pin_arom~40-22 483 ₴ — до магазину
52/28 — кулька ⌀52 на трубу 28 мм fitting-cip-spray_ball_pin_arom~52-28 800 ₴ — до магазину
65/40 — кулька ⌀65 на трубу 40 мм fitting-cip-spray_ball_pin_arom~65-40 1000 ₴ — до магазину

Розмір обирають за кубом: 40/22 на ⌀300–400 мм, 52/28 на ⌀400–600, 65/40 на ⌀600–800. Трубка під кульку — окремо, з тієї ж нержавійки.

Специфікація

Різьбапід шплінт, труба ⌀22 / 28 / 40 мм
Розміркулька ⌀40, 52 або 65 мм
Матеріалнержавійка

Що брати

перше число в позначенні — діаметр кульки, друге — труби, на яку вона сідає: 40/22, 52/28, 65/40; трубку приварюють до заглушки клампа 1.5″ або 2″ і свердлять під шплінт — кулька знімається для чистки без різання; витрату звіряти з периметром куба за таблицею зі статті «Розпилювач і насос»: 30–37 л/хв на кожен метр периметра — ⌀300 мм → 28–35 л/хв, ⌀400 → 38–47, ⌀500 → 47–58, ⌀600 → 57–70, ⌀800 → 75–93, ⌀1000 → 94–116; тиск на вході кульки 1.5–2.5 бар, тобто насос на 25–30 м напору; паспортної витрати продавець не дає — оцінюйте за отворами: при 2 бар кожен отвір ⌀2 мм пропускає ≈2.3 л/хв, ⌀1.5 мм — ≈1.3 л/хв (формула витікання, коефіцієнт 0.6); порахуйте отвори й помножте — це стеля витрати кульки, а реальну задає насос; AISI 304 під луг і лимонну кислоту достатньо; 316 потрібен лише під азотну

Чого не брати

без зварювання не поставиш — це не кламповий виріб; крізь феррулу 1.5″ (внутрішній 35 мм) проходить стійка 22 або 28 мм, стійка 40 мм — лише в 2″; ставити на насос перекачування з напором 3–5 м (серія MP, Г2-ОПГ з каталогу): з півсотні відкритих отворів такий насос не підніме на кульці й 0.5 бар — вода стікатиме цівками, верхня третина стінки лишиться сухою; кулька миє лише те, що бачить: патрубок ТЕНа, гільза датчика, барботер, вал мішалки — тіні. У кубі від ⌀600 мм або з мішалкою потрібна друга кулька, інакше ці місця миються руками
