Стартовий комплект малого апарата на KC868-A16: три ланцюжки M12

Те саме, що на A6, але термометри розкладені на три ланцюжки — куб окремо — і нагрів плавний через ШІМ-розширювач, бо виходу DA в A16 немає. Ящик з нержавійки робиться під замовлення й сюди не входить.

20 позицій — разом із включеними комплектами

Складається з комплектів

Вони взяті цілком, а не переписані сюди: правка у вужчому комплекті доїжджає до цієї сторінки сама.

Своє, понад включені комплекти

Фото	Позиція	К-сть

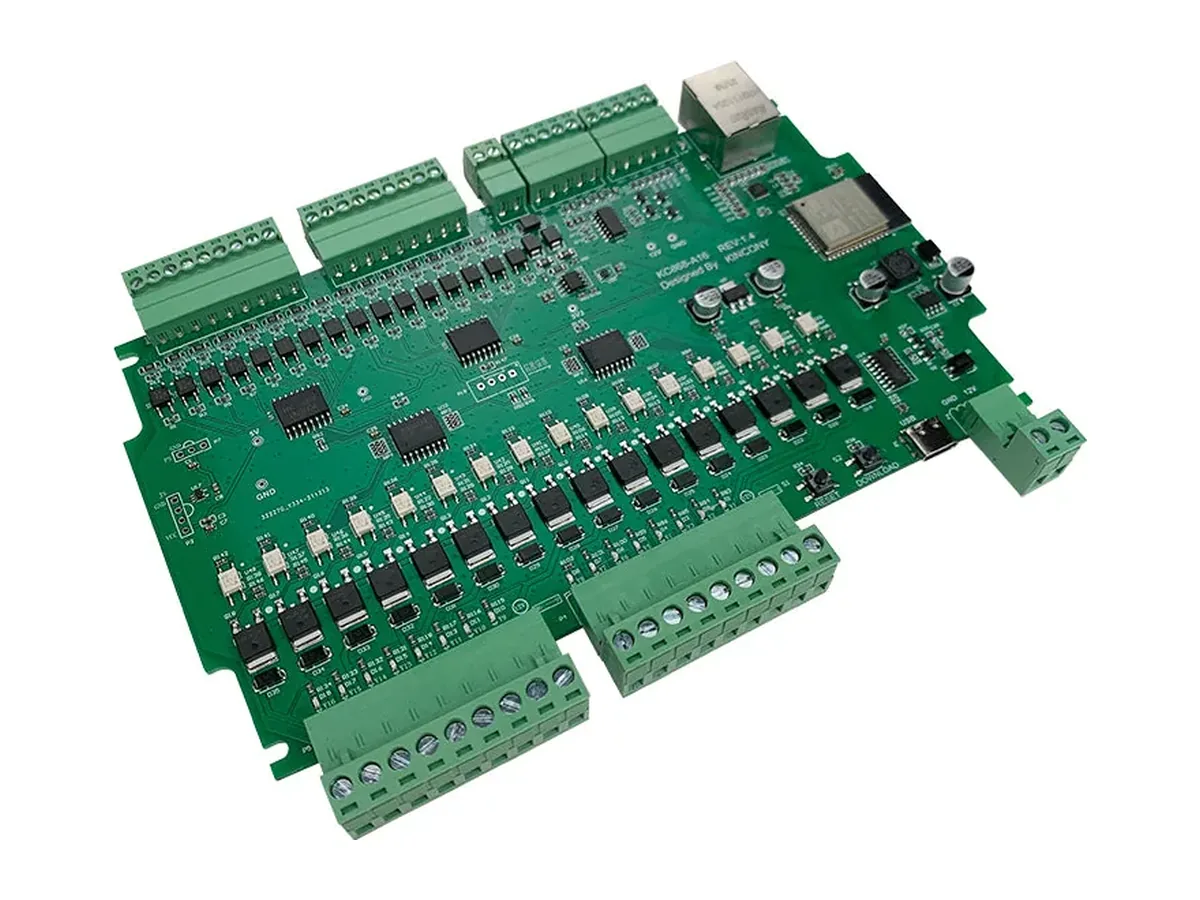

	KinCony KC868-A16 `controller-kincony-a16` три шини 1-Wire на HT1–HT3, прошивка веде їх одночасно; куб — на окремому ланцюжку. Виходи — MOSFET-ключі 12 В, тож клапан води вмикається прямо з виходу	1
	Гніздо M12 A-code 4-pin панельне, з гайкою `wiring-connector-m12_a4_panel_female` по гнізду на шину: куб, «верх» (царга й дефлегматор), вода	3
	Кабель M12 A-code 4-pin литий, вилка–гніздо, 1 м / 2 м — 2 м — від ящика до першого трійника `wiring-cable-m12_a4_molded~2m` від кожного гнізда до першого трійника свого ланцюжка	3
	Кабель M12 A-code 4-pin литий, вилка–гніздо, 1 м / 2 м — 1 м — між трійниками `wiring-cable-m12_a4_molded~1m` між трійниками царги й дефлегматора — єдиний ланцюжок на два вузли	1

…з комплекту «Чотири вузли-датчики DS18B20 на M12: гільза, зонд, вилка, трійник»

Фото	Позиція	К-сть
	DS18B20 у нержавіючій гільзі `sensor-temp-ds18b20_probe` царга, дефлегматор, вода холодильника. Без впаяного резистора 472: підтяжка 4.7 кОм уже на платі KC868	3
	DS18B20 у нержавіючій гільзі 6×50, силіконовий кабель `sensor-temp-ds18b20_silicone` куб: відвід до 50 см, щоб трійник висів подалі від гарячої стінки, і кабель там силіконовий	1
	Гільза занурювальна 1/2" під датчик температури — Ø6.5 × 100 мм `fitting-thermowell-half_inch~6-5x100` Ø6.5 під зонд, 100 мм — стеля для малого куба, довша впреться в ТЕН	4
	Вилка M12 A-code 4-pin кабельна, під пайку, пряма `wiring-connector-m12_a4_male_solder` на укорочений хвіст кожного зонда, під пайку, вхід кабелю — термоусадка з клеєм. Бирка ролі й останні 4 знаки ROM на вузлі	4
	Трійник M12 A-code 4-pin, 1 вилка → 2 гнізда, литий `wiring-connector-m12_a4_tee` біля кожної гільзи, 1 вилка → 2 гнізда. Вільне гніздо останнього трійника в ланцюжку — під заглушку; трійники одного ланцюжка маркувати одним кольором термоусадки	4

…з комплекту «Начинка ящика малого апарата: живлення 12 В, твердотілка, клапан води»

Фото	Позиція	К-сть
	OMCH MDR-12V, DIN-рейка, 10–100 Вт — MDR-60 — 60 Вт, 5 А `power-omch-mdr_12v~mdr-60` 12 В — штатне живлення KC868; блок живить і плату, і клапан. 5 А з великим запасом (docs/kb/automation/kc868-a6-power.md: для щитка 3–5 А)	1
	DIN-рейка (монтажна шина) 35×7.5, перфорована, оцинкована `wiring-rail-din_35` під блок живлення й твердотілку на монтажній панелі ящика	1
	Силове SSR з радіатором на DIN-рейку, DC→AC, 10–80 А — 25 А `switching-ssr-din_heatsink_da~25a` ТЕН 2–3 кВт — 9–13 А, 25 А із запасом. Радіатор — на стінку або з вентиляцією; силова зона по інший бік від плати й гнізд датчиків	1
	Роз'єм авіаційний GX16 на корпус, 2–9 контактів, пара — GX16-2 — 2 контакти `wiring-connector-gx16_panel~gx16-2` клапан води 12 В — інший тип роз’єму, ніж датчики, щоб не сплутати	1
	Електромагнітний клапан 12 В, NC, 1/2" `actuator-valve-solenoid_12v_nc` NC: знеструмили — вода перекрита	1
	Роз'єм живлення IEC C14 на панель, із запобіжником `wiring-connector-iec_c14_fuse` живлення ящика; запобіжник 5×20 докупити під блок живлення. Мережа на ТЕН іде НЕ сюди, а окремим кабелем крізь сальник	1
	Гермовводи кабельні PG, IP68, з контргайкою `wiring-gland-pg_ip68` кабель ТЕНа напряму: GX16 розрахований на ~5 А, а ТЕН бере 10–13 А. Розмір — за зовнішнім діаметром кабелю	1
	Провід ПВ-3 (ПуГВ), одножильний гнучкий, мідь — 2.5 мм² `wiring-cable-pv3_panel~2-5mm2` сила: ввід — твердотілка — сальник ТЕНа, метри. Корпус ящика — на PE	3
	Провід ПВ-3 (ПуГВ), одножильний гнучкий, мідь — 1 мм² `wiring-cable-pv3_panel~1mm2` живлення 12 В, клапан і керування твердотілкою, метри	5

…з комплекту «Плавний нагрів на KC868-A16: ШІМ-розширювач і буфер»

Фото	Позиція	К-сть

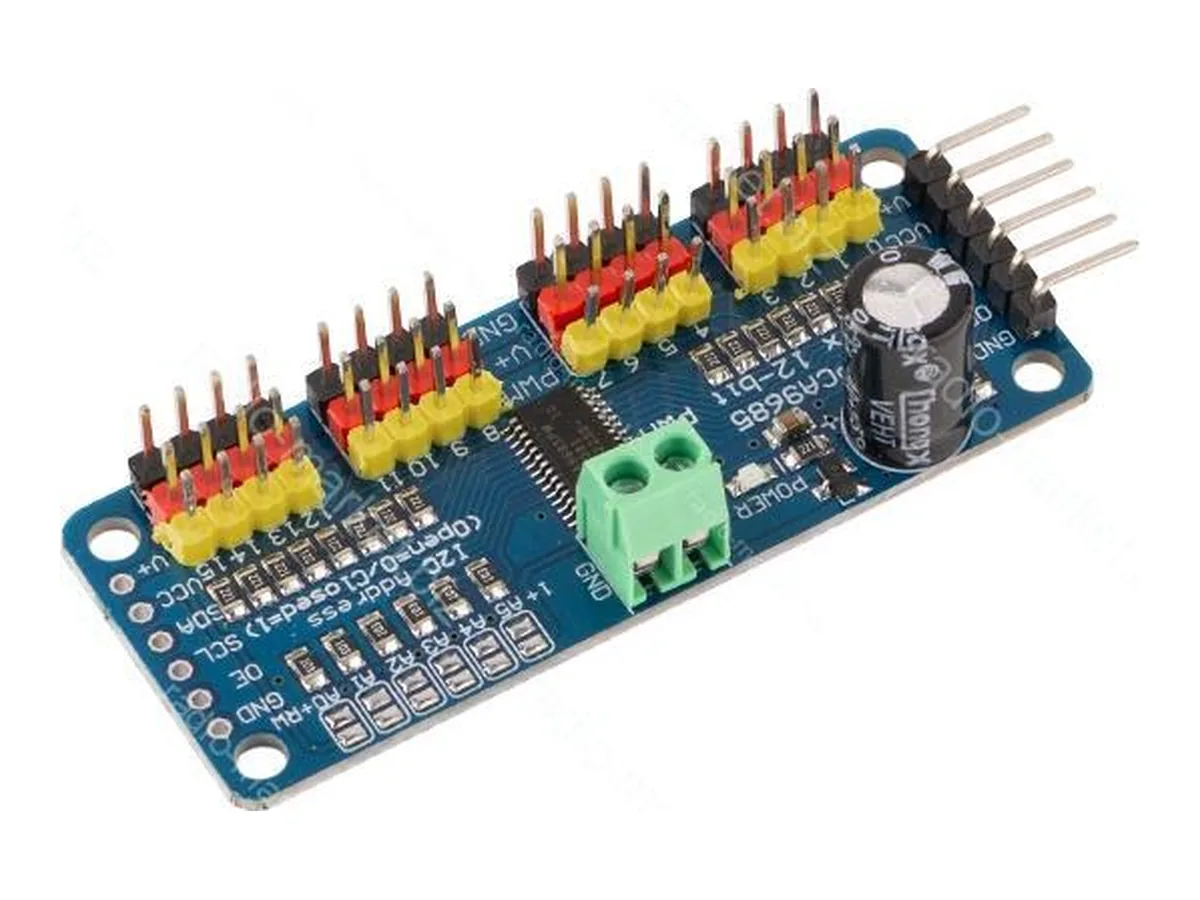

	ШІМ-драйвер PCA9685, 16 каналів (I2C) `expander-i2c-pca9685` 16 каналів ШІМ по I2C. На KC868-A16 власних ШІМ-виходів немає, тож для плавного нагріву модуль обовʼязковий; на KC868-A6 з його DAC — зайвий	1

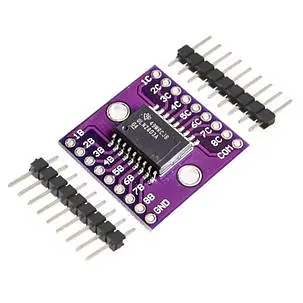

	Буфер ULN2803, 8 каналів `switching-buffer-uln2803` ось чому буфер живе тут, а не в комплекті нагріву: він потрібен рівно тоді, коли твердотілкою керує КАНАЛ PCA9685 — той віддає до 25 мА, а вхід SSR хоче 10–15 мА своєї напруги. З виходу контролера SSR керується напряму, і буфер там зайвий. VCC буфера саджати на ту саму напругу, що плюси твердотілок; логіка не інвертується	1
