klmaster.comЄ в УкраїніРоз'єм авіаційний GX16 на корпус, 2–9 контактів, пара
Каталожний номер:
wiring-connector-gx16_panel
Щоб датчик знімався з апарата, а не відкручувався від клеми щоразу
Шукати: роз'єм авіаційний GX16 панельний 2 3 4 5 pin пара гніздо штекер
Варіанти
| Виконання | Ціна | Наявність | |
|---|---|---|---|
GX16-2 — 2 контакти
wiring-connector-gx16_panel~gx16-2 |
— | — | |
GX16-3 — 3 контакти
wiring-connector-gx16_panel~gx16-3 |
47 ₴ | є | |
GX16-4 — 4 контакти
wiring-connector-gx16_panel~gx16-4 |
— | — | |
GX16-5 — 5 контактів
wiring-connector-gx16_panel~gx16-5 |
— | — | |
GX16-6 — 6 контактів
wiring-connector-gx16_panel~gx16-6 |
— | — | |
GX16-7 — 7 контактів
wiring-connector-gx16_panel~gx16-7 |
— | — | |
GX16-8 — 8 контактів
wiring-connector-gx16_panel~gx16-8 |
— | — | |
GX16-9 — 9 контактів
wiring-connector-gx16_panel~gx16-9 |
— | — |
Контактів беруть із запасом на один-два: докласти дріт у вже просвердлену панель не вийде, а типорозмір після свердління не поміняти. Два — на живлення, три — на 1-Wire, чотири-п’ять — на датчик з екраном. Ціна знята лише з GX16-3 (пара, Комора Майстра); решту виконань звіряти в тому ж розділі.
Специфікація
| Тип | роз'єм |
|---|
Що брати

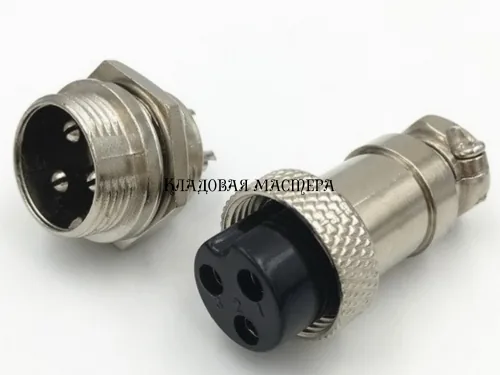

число в назві — діаметр корпусу й отвору в панелі: GX16 це 16 мм, поруч у родині GX12 і GX20 з іншим отвором, тож між собою вони не взаємозамінні й міняти типорозмір після свердління панелі пізно. У самому GX16 є виконання від 2 до 9 контактів — це і є те, за чим обирають: два на живлення, три на 1-Wire датчик, чотири-пʼять на датчик з екраном і запасом. Продається ПАРОЮ: кабельний штекер плюс панельне гніздо з гайкою кріплення. За сторінкою klmaster: IP55, −50…+70 °C, опір ізоляції понад 1000 МОм, випробувальна напруга 1500 В AC. Ціна падає з кількістю — 47 ₴ за пару, від 10 шт 35.25 ₴, від 100 шт 31.49 ₴
Чого не брати
паспортні 10 А подані при 125 В — так і написано на сторінці продавця. Це роз'єм слабкострумових і низьковольтних кіл: заводити крізь нього лінію 230 В на ТЕН не варто, для сили є інші родини. Друге — IP55 це пил і бризки, а не занурення й не пряме обливання під тиском; для мийки апарата з шланга ступінь замалий. Третє — верхня межа +70 °C: на гарячі поверхні куба чи парогенератора такий роз'єм не садити
Де взяти
- Комора Майстра 47 ₴ GX16-3, пара (кабельна розетка + панельний роз'єм з гайкою), понад 100 шт у наявності; від 10 шт — 35.25 ₴, від 100 — 31.49 ₴
- РАДІОМАГ 28.5 ₴ GX16-4 (KLS15-225-M16-4M1) — окрема частина, не пара
- Electronica.in.ua ціну не знято розділ авіаційних роз'ємів GX цілком — там видно сусідні типорозміри GX12 і GX20
