Автоматика для свого апарата: плата, щит, нагрів, вода й термометри
Що ти зможеш: апарат сам виходить на режим і тримає потужність, сам зупиняє ТЕН, коли пропала вода чи перегрілась колона, а ти бачиш температури куба й колони з телефона. Ядро — живлення 12 В, твердотілка з контактором і кнопки; решту обираєш: плату, як підключені термометри, корпус і вводи.
- Сценарій
- Потстіл, Бражна колона, Ректифікація
- Рівень
- Робоче
- Ціна
- ціну уточни
- Що треба мати своє
- Апарат 2″: у кубі врізка 1/2″ під гільзу термометра й ТЕН під кламп 2″ на 230 В до 3 кВт; лінія 16 А.
26 позицій
Перевірки
-
До відома. Ширину 1 позицій пораховано з модулів (din_mod × 17,5 мм), а не з паспорта — справжня може відрізнятися.
Попередження, а не заборона: зібрати можна будь-що. Рахується з характеристик карток (правила k1-2026-10); силову частину перед увімкненням варто показати фахівцю.
Список покупок
Сила й живлення
-
OMCH MDR-12V, DIN-рейка, 0,84–8,3 А — 5 А · 60 Вт — MDRpower-omch-mdr_12v~mdr-60одна шина 12 В на плату, клапан води й котушку контактора; 5 А з запасом. 24 В у щиті 2″ не потрібні нікому
-

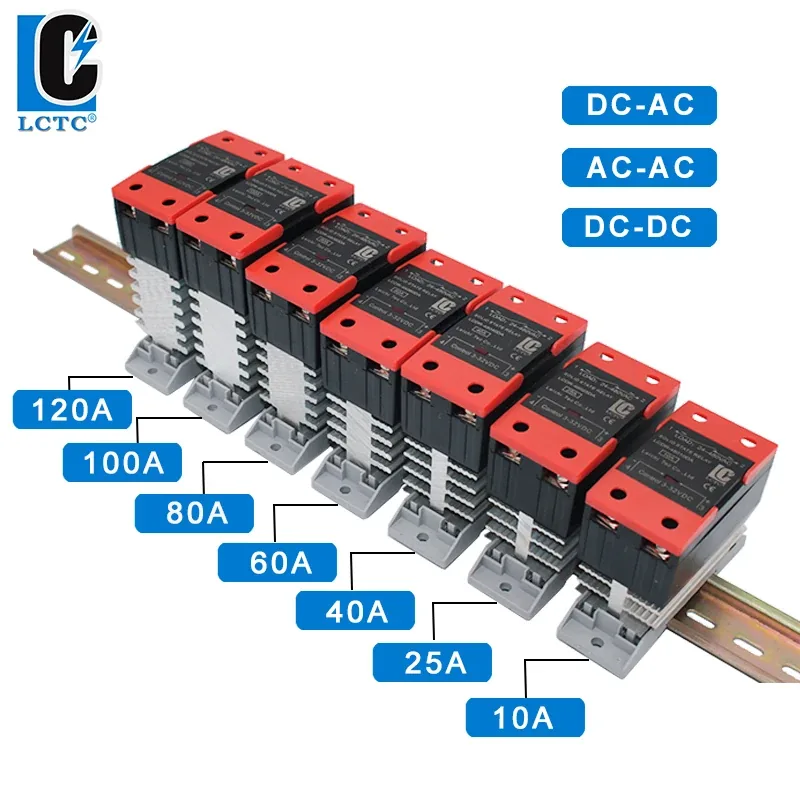

Силове SSR з радіатором на DIN-рейку, DC→AC, 10–80 А — 25 Аswitching-ssr-din_heatsink_da~25a25 А проти ~13,6 А ТЕНа 3 кВт — запас удвічі. Радіатор і кріплення на рейку вже в збірці. Керування 3–32 В DC іде з виходу плати напряму. Бери саме DC-AC
-
Модульний контактор 2P 25 А, 2NO, 12 В DC / 24 В DC — 12 В DC — Котушкаswitching-contactor-modular_2no_dc~dc12апаратний розрив: твердотілка вмирає ЗАМКНЕНОЮ, і без контактора пробита тримає ТЕН під напругою. Котушка 12 В — та сама шина, що живить плату
Керування
-
Кнопка аварійної зупинки «грибок» 22 мм, контакт НЗhmi-button-estop_22mmаварійне коло рве саме нагрів. Контакт НЗ і фіксація: обрив дроту читається як аварія, а повертаєш кнопку свідомим обертом
-
Кнопка «Стоп» XB2-BA42, 22 мм, контакт НЗ, червонаhmi-button-stop_xb2_ncтехнологічна зупинка, без фіксації. Отвір 22 мм той самий, що в грибка й лампи
-
Кнопка XB2-BA, 22 мм, контакт НВ, без фіксації, металева — XB2-BA31 — зеленаhmi-button-start_xb2_no~a0140010002пуск із самоутриманням: після зникнення світла ТЕН сам не ввімкнеться, доки ти не натиснеш
-
Світлосигнальна арматура AD22-22DS, 22 мм, 220 В AChmi-lamp-ad22_220vпаралельно ТЕНу: показує, що напруга на ньому справді є, незалежно від того, що думає плата
-
KinCony KC868-A6controller-kincony-a6дві шини 1-Wire, виходи DA під твердотілку. Шість виходів — восьме реле вже не влізе; тоді бери «Ще 8 реле»
-

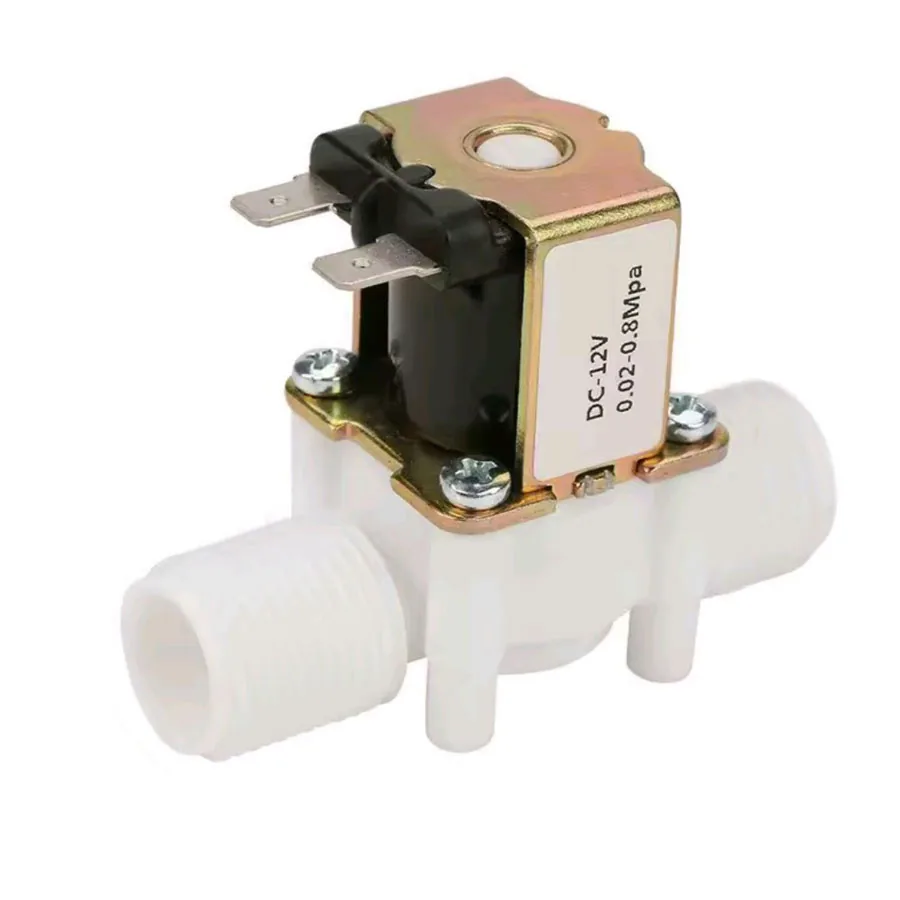

Електромагнітний клапан 12 В, NO, G1/4, нержавійкаactuator-valve-solenoid_ss_no_quarterнормально ВІДКРИТИЙ: зникла напруга — вода йде далі. Зворотний бік: у роботі котушка під напругою постійно й гріється
Датчики
-

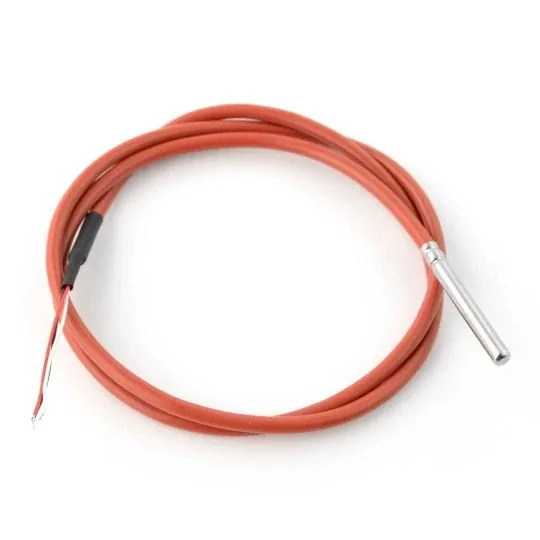

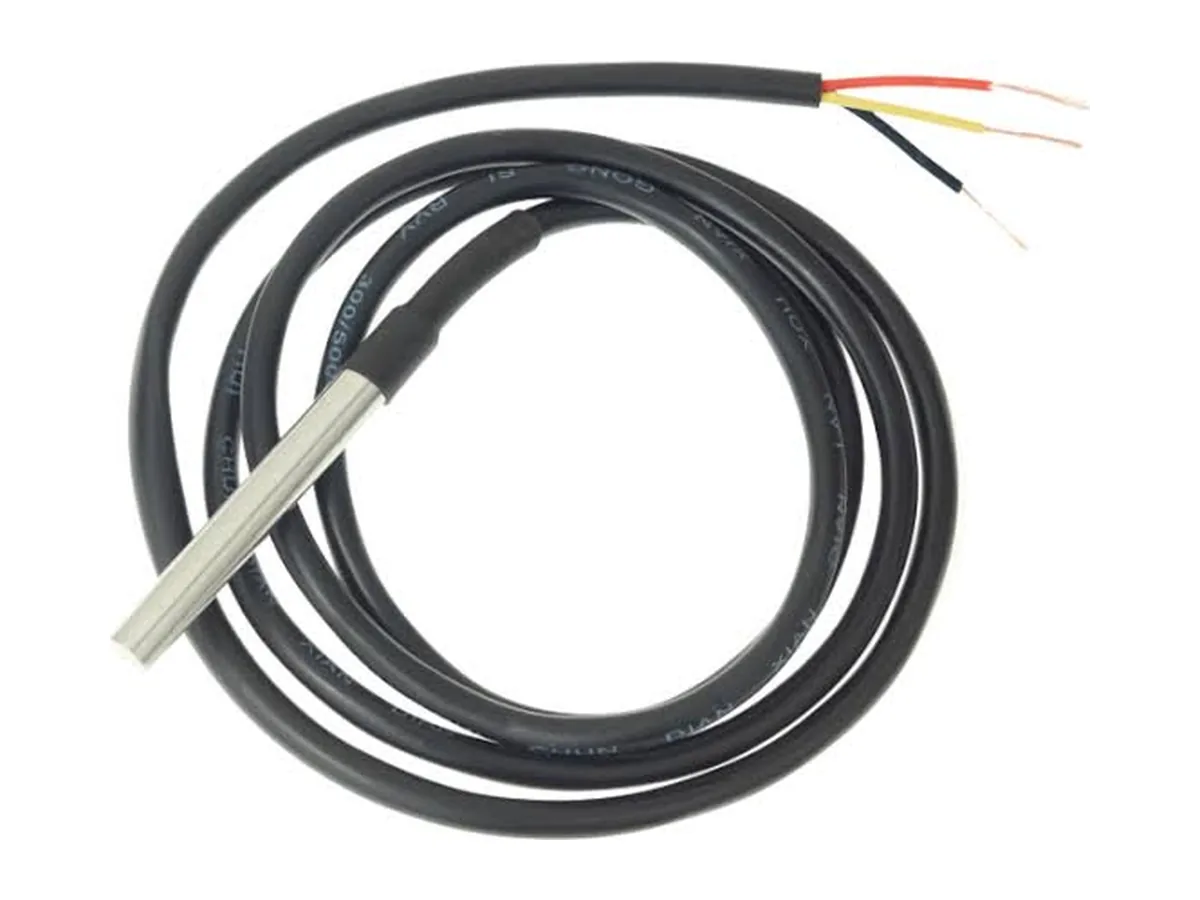

DS18B20 у нержавіючій гільзіsensor-temp-ds18b20_probeхвіст укорочений до 20–30 см (біля куба — до 50 см) і вилка M12 під пайку
-
Витратомір Холла, латунь, G1/2 (1–25 л/хв)sensor-flow-hall_brass_halfвідповідь на «клапан відкрито, а вода пішла?» Імпульси рахує апаратний лічильник плати
-
DS18B20 з різьбою G1/4 у нержавіючій гільзі · 4 виконання — 45 мм — Ø6 ×sensor-temp-ds18b20_thread_quarter~6x45температура води на виході дефлегматора; G1/4 вкручується в трійник напряму
Шафа й монтаж
-
Клема WAGO 221-413, 3 провідникиwiring-clamp-wago_221_413зʼєднання без пайки й гвинтів; прозорий корпус — видно, чи провідник зайшов до упору
-

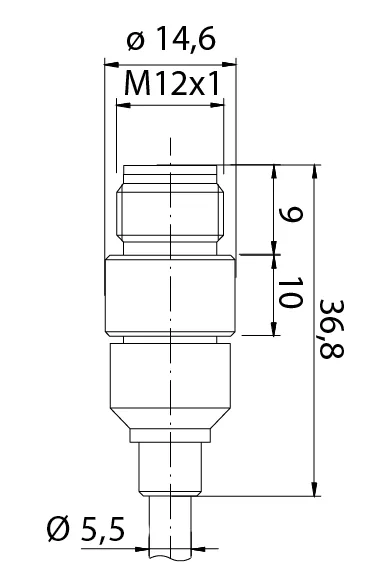

Вилка M12 A-code 4-pin кабельна, під пайку, прямаwiring-connector-m12_a4_male_solderна хвіст кожного зонда; бирка ролі й останні 4 знаки ROM на вузлі
-

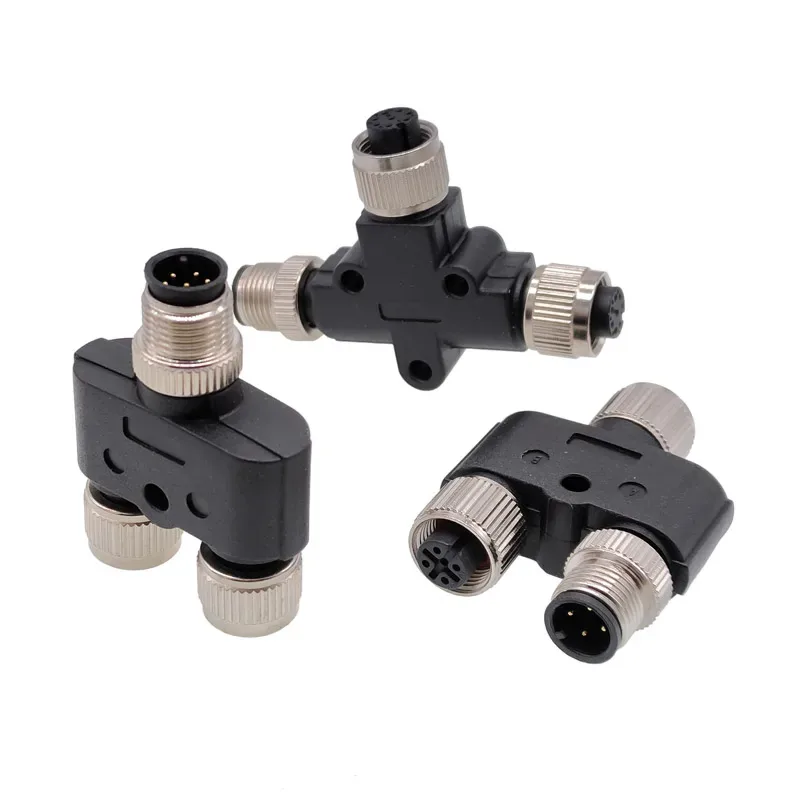

Трійник M12 A-code 4-pin, 1 вилка → 2 гнізда, литийwiring-connector-m12_a4_teeтрійник біля кожної гільзи: порядок у ланцюжку не важить, важить лише шина
-

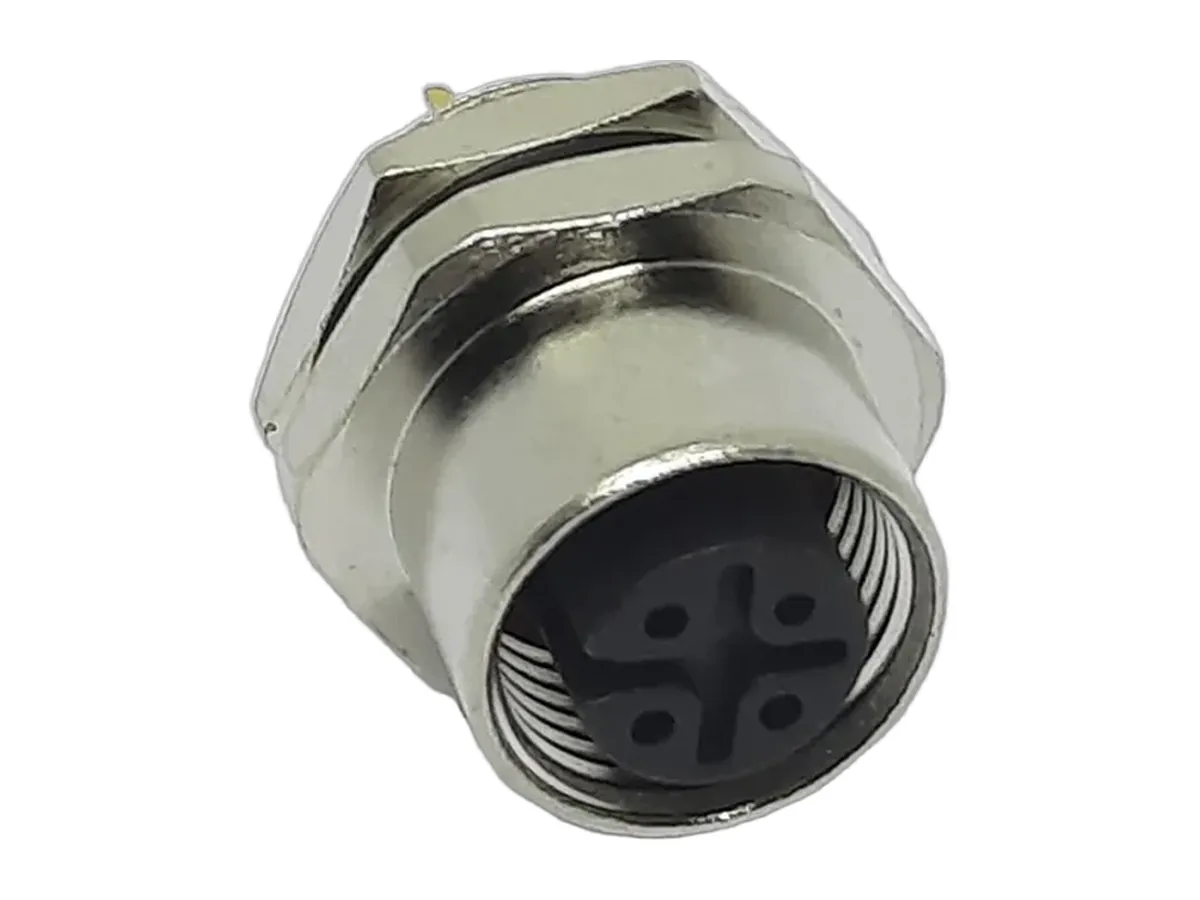

Гніздо M12 A-code 4-pin панельне, з гайкоюwiring-connector-m12_a4_panel_femaleгніздо шини на корпусі щита
-

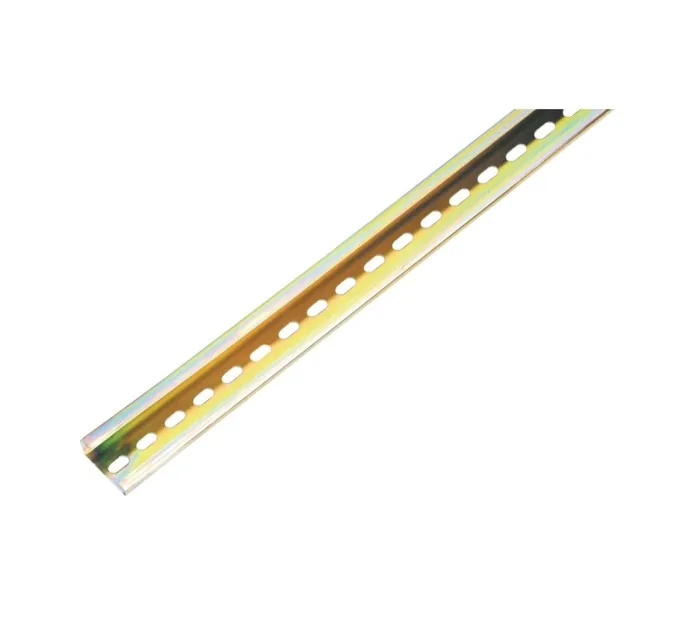

DIN-рейка TH35 (35×7.5 / 35×15), перфорована, 0.1–2 м — TH35-7.5-1000 — 35×7.5, 1 мwiring-rail-din_35~th35-7-5-1000під блок живлення, твердотілку й контактор на панелі твого ящика
-

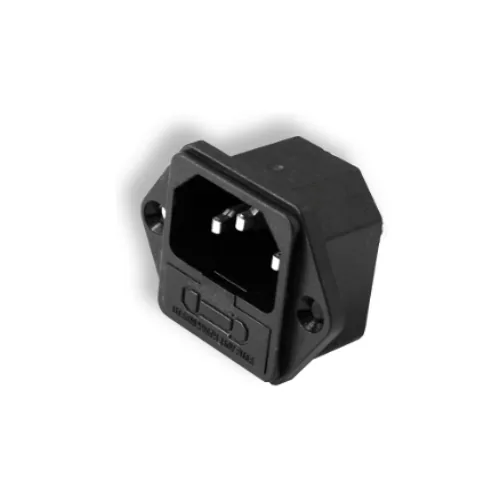

Роз'єм живлення IEC C14 на панель, із запобіжникомwiring-connector-iec_c14_fuseживлення щита; запобіжник 5×20 докупи. Мережа на ТЕН іде НЕ сюди: 10 А C14 проти 13 А ТЕНа
-

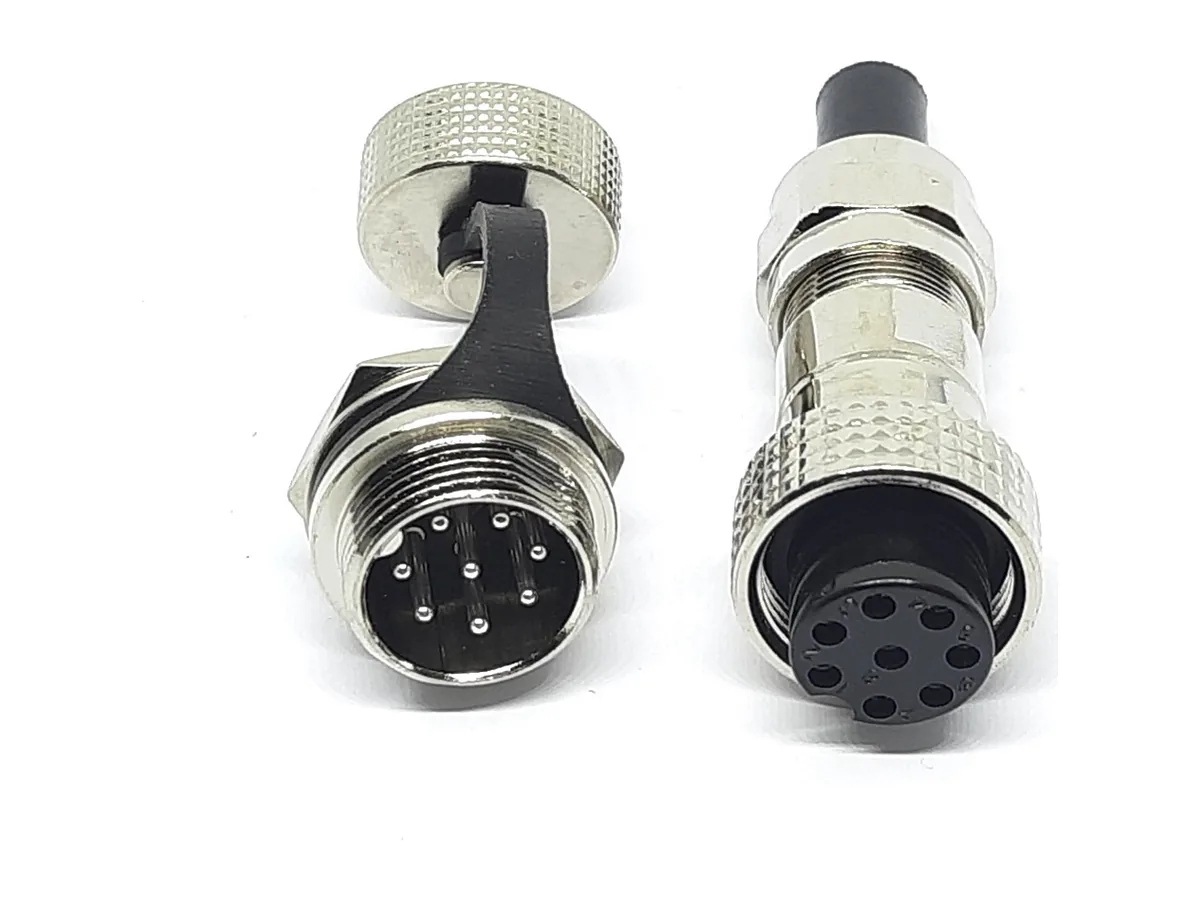

Роз'єм авіаційний GX16 на корпус, пара, 2–10 конт. — 2 конт. — GX — контактиwiring-connector-gx16_panel~gx16-2клапан води 12 В — інший роз’єм, ніж датчики
-

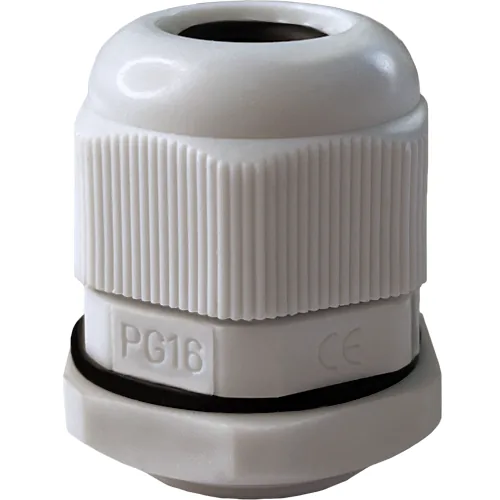

Гермовводи кабельні PG, IP68, з контргайкою — PG13.5 — кабель 6–12 мм, різьба Ø20.5 ммwiring-gland-pg_ip68~pg13-5кабель ТЕНа — завжди сальником: GX16 тримає ~5 А
Кабель і дріт
-

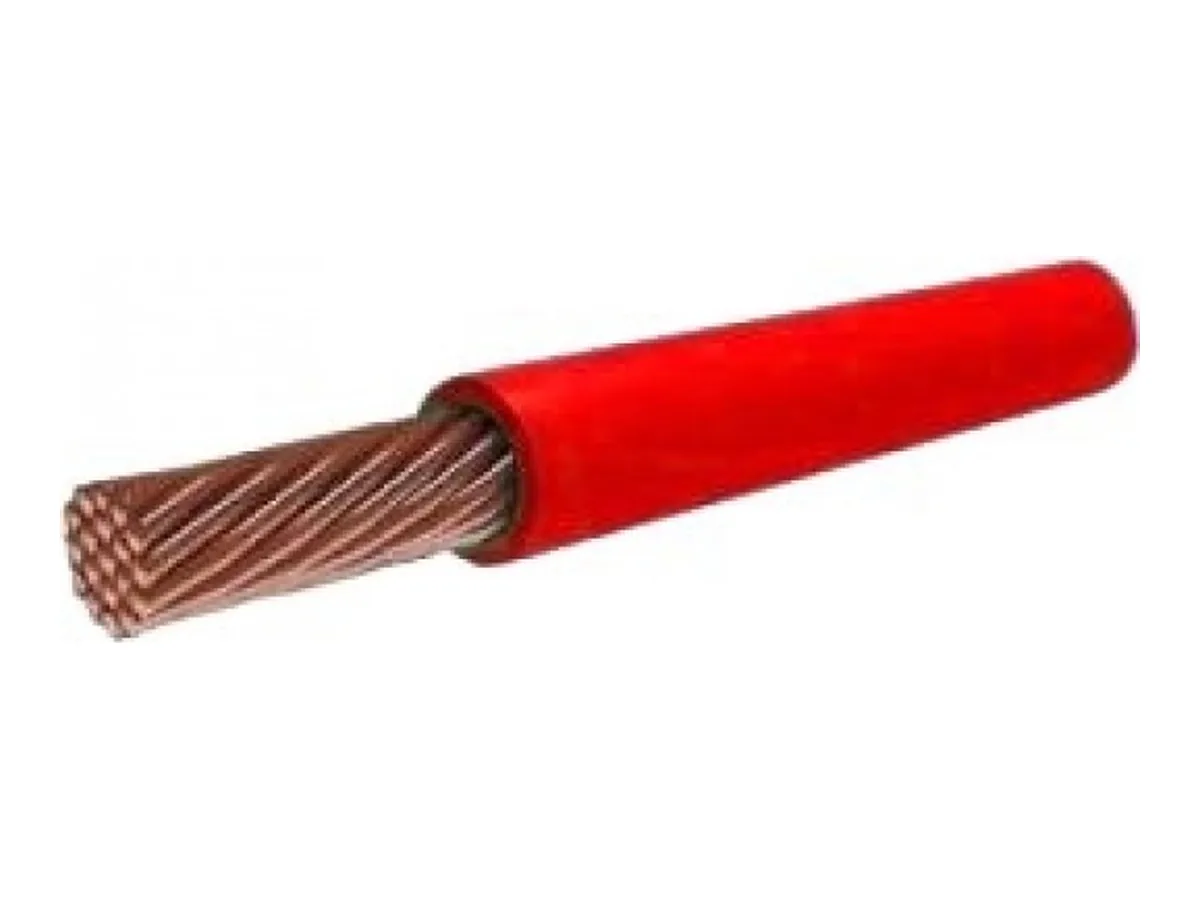

Провід ПВ-3 (ПуГВ) одножильний гнучкий, мідь, 0,5 мм²–10 мм² — 1 мм²wiring-cable-pv3_panel~1mm2метри: 12 В, клапан і керування твердотілкою. Кольори тримай за призначенням
-
Провід ПВ-3 (ПуГВ) одножильний гнучкий, мідь, 0,5 мм²–10 мм² — 2,5 мм²wiring-cable-pv3_panel~2-5mm2метри: сила ввід — контактор — твердотілка — ТЕН. Під гвинт — через наконечник НШВІ
-

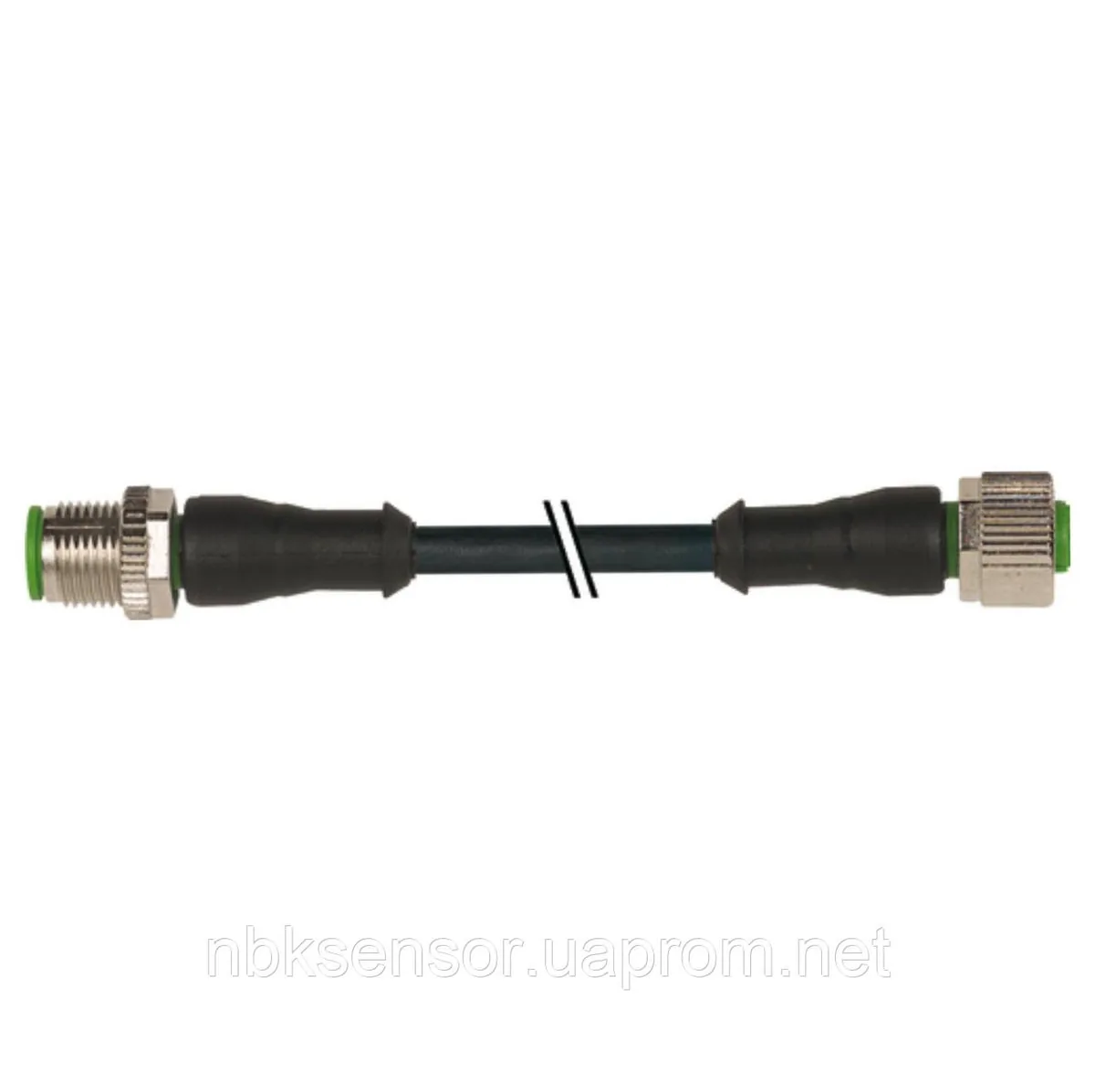

Кабель M12 A-code 4-pin литий, вилка–гніздо, 1 м / 2 м — 2 м — від ящика до першого трійникаwiring-cable-m12_a4_molded~2mвід гнізда щита до першого трійника
-
Кабель M12 A-code 4-pin литий, вилка–гніздо, 1 м / 2 м — 1 м — між трійникамиwiring-cable-m12_a4_molded~1mміж трійниками
-
Кабель сигнальний 4×0.22 екранований, мідьwiring-cable-signal_4x022_shieldметри: витратомір і датчик води. Екран заземлюй ЛИШЕ з боку плати
Апарат і обвʼязка
-

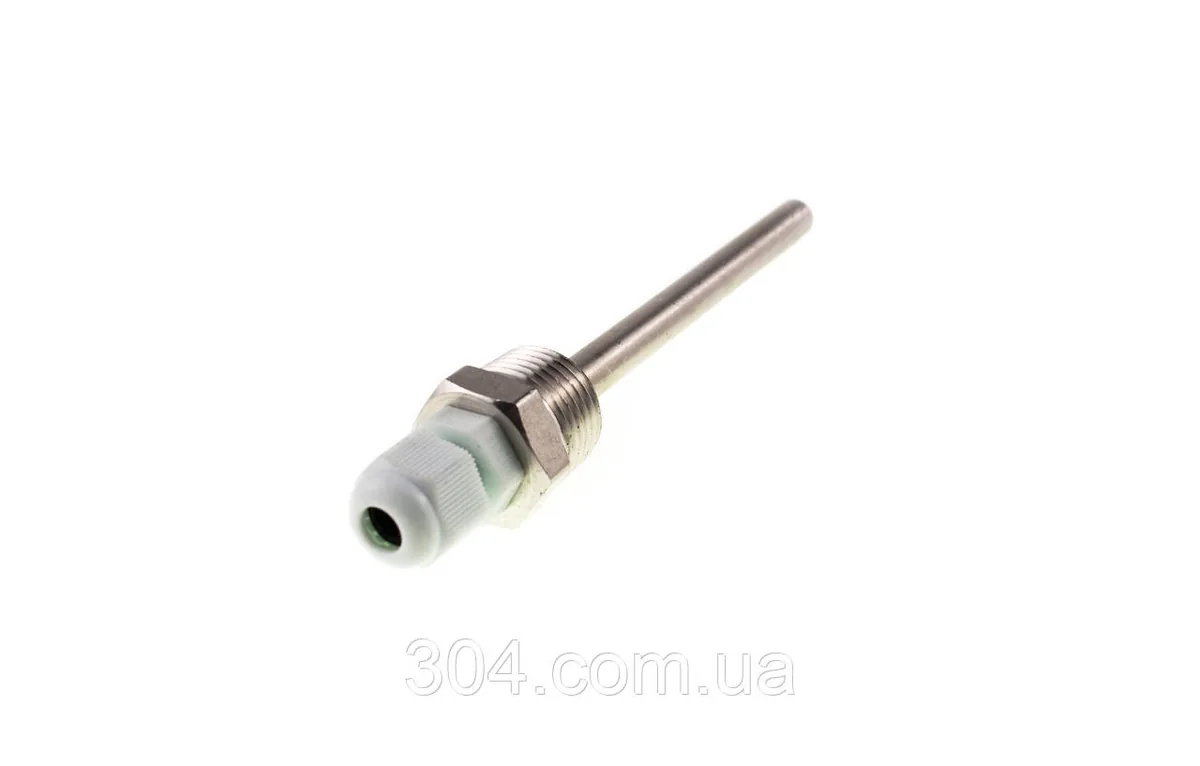

Гільза занурювальна 1/2″ під датчик температури · 3 виконання — Ø6,5 × 100 ммfitting-thermowell-half_inch~6-5x100гільза 1/2″ під зонд Ø6,5
На рейках
Розкладка таблицею
| Рейка | Позначка | Модуль | x, мм | Ширина, мм |
|---|---|---|---|---|
| 1 | G1 | OMCH MDR-12V, DIN-рейка, 0,84–8,3 А | 0 | 40 |
| 1 | VS1 | Силове SSR з радіатором на DIN-рейку, DC→AC, 10–80 А | 40 | 17.8 |
| 1 | KM1 | Модульний контактор 2P 25 А, 2NO, 12 В DC / 24 В DC | 57.8 | ? |
| 1 | A1 | KinCony KC868-A6 | 75.3 | 155 |
- На рейках
- 1 рейка × 230 мм (≈14 мод.)
- Висота з кроком рейок
- 190 мм
- Глибина модулів
- 113.5 мм
- Розміри з паспорта
- 3 з 4
