Клапан 3/2 ACL E320 універсальний, G1/4, отвір 7,5 мм, 24 В DC

Каталожний номер: actuator-valve-solenoid_3_2_acl_e320_u

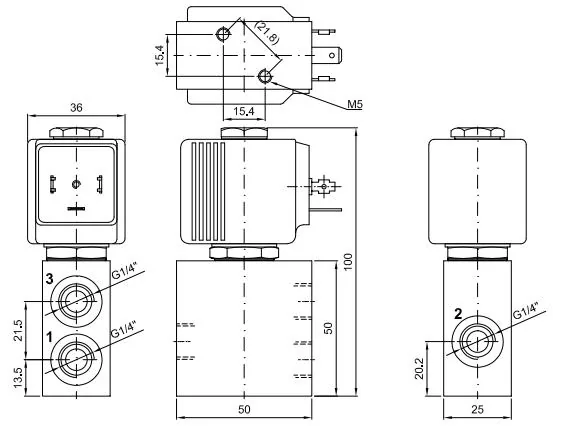

Той самий дивертор, але зрівноважений: у чотири рази більший потік, усі три порти G1/4

Шукати: ACL E320 3/2 way solenoid valve G1/4 7.5 mm universal diverting E320BV75

Специфікація

Що брати

код E320BV75/…: отвір 7,5 мм на всіх портах, Kv 0,64, у паспорті так і підписано — «перекидний» (диверторний) або «змішувальний». Зрівноважене ущільнення, тому такий отвір узагалі можливий у прямодіючого. Ущільнення лише FPM, −10…+130 °C. Котушка 27 Вт DC, тип 5, 36 мм. Той самий корпус у нержавійці — E323 (E324 NC, E325 NO), в Італгаз «за запитом». Роль steam_generator-in_water-valve у прошивці — один дискретний вихід 0/100 (bbk_script.cpp:511, :517): під напругою вода йде в парогенератор, без напруги — у злив. Дивертор перемикає обидва канали однією котушкою, тому не буває стану «обидва відкриті» чи «обидва закриті», як у пари окремих NC+NO на одному контакті, де друга котушка — це другий магніт, що гріється, і друга точка відмови. Канал у парогенератор мусить бути нормально закритим: при аварії прошивка гасить усі виходи (bbk_script.cpp:984), і налив має зупинитись сам; при надлишковому тиску вона, навпаки, відкриває клапан на 100 (bbk_script.cpp:992) — дивертор веде себе так само, як одиночний NC. котушка 24 В DC вмикається з виходу KC868-A16 напряму (транзистор у плюсі, захисний діод M7 уже на платі — kc868-a16-outputs.md:33–36) або з сухого контакту A6; на 230 В брати лише під контакт A6 з RC-снабером (kc868-a6-outputs.md:40) чи SSR G3MB-202P — на виходи A16 мережу подавати не можна (kc868-a16-outputs.md:73). Котушка 12 В DC — код 520 (24 В — 521), але 27 Вт при 12 В це 2,25 А: для виходу A16 без заміру струму це вже «кілька ампер» (kc868-a16-outputs.md:64–68) — вмикати через контактор чи автомобільне реле, а не з Yn напряму; на 24 В (1,1 А) питання не стоїть

Чого не брати

універсальне виконання прямодіючого 3/2 тримає лише 4–5 бар перепаду: вище плунжер відкриває сам, без котушки (каталог ODE, «may open even when the coil is not energized») — на водопроводі з тиском понад 4 бар перед клапаном потрібен редуктор; корпус — анодований алюміній, на гарячій воді з домішками це гірше за латунь чи нержавійку, під тривалу гарячу лінію просити E323; котушка 27 Вт — це 1,1 А з шини 24 В, блок живлення щита рахувати з цим запасом. Варіант B — два окремі клапани 1/2″ NC (у парогенератор) + NO (у злив) на одному контакті реле: повнопрохідні й дешевші, але дві котушки, дві точки відмови, і NO-котушка гріється весь час, поки триває налив

Ролі, під які підходить

steam_generator-in_water-valve

Де взяти

• Італгаз 5305 ₴ алюмінієві E320–E322 — 5305–5517 ₴ залежно від котушки; нержавіючі E323–E325 — ціна за запитом

Перевірено 14 вересня 2026 р.
