KinCony KC868-A16

controller-kincony-a16

Не брати: продавці з рф у видачі — не розглядаємо; в Україні офіційно не представлений. На офіційній вітрині KinCony позиція на 2026-08-16 значилася sold out: лінійка переходить на v3 (ESP32-S3), тож плату на ESP32-WROOM-32 доводиться шукати в перепродавців — наприклад у Smart Home Shop UK нижче

КатегоріяКонтролери
Характеристики
Виходи
16
Дискретні входи
16
Аналогові входи
4
Шини
RS485 / 1-Wire
Мережа
Ethernet / Wi-Fi / Bluetooth
Живлення
12 В DC
Ширина в модулях
11 мод.
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • KinCony (офіційний) ціну уточнюй прямо з Китаю; ціна за виконання A — сама плата, без корпусу й БЖ
  • Smart Home Shop UK ціну не знято Європа, дорожче, але швидше

KinCony KC868-A6

controller-kincony-a6

Не брати: малий комплект портів: вісім реле вже не влізуть. І головне при купівлі сьогодні: не взяти A6v3 — це вже ESP32-S3, іншу розкладку прошивка не описує (board_config.h знає лише A6, A16 і CUSTOM). На офіційній вітрині KinCony позиція на 2026-08-16 значилася sold out, тож ESP32-виконання доводиться шукати в перепродавців

КатегоріяКонтролери
Характеристики
Виходи
6
Дискретні входи
6
Аналогові входи
4
Шини
RS485 / 1-Wire / I2C
Мережа
Wi-Fi / Bluetooth
Живлення
12 В DC
Ширина в модулях
9 мод.
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти

KinCony KC868-A8

controller-kincony-a8

Не брати: на профілі CUSTOM доступні лише 6 каналів із 8: у прошивці CUSTOM описаний як клон A6 — шість виходів, шість входів, одна шина 1-Wire. Щоб узяти всі вісім, потрібен власний рядок у board_peripheral_map.cpp; це робота в прошивці, а не налаштування. Друге, і воно може виявитися вирішальним: аналогових входів тут ДВА проти чотирьох у A6 і A16 — для ББК, де аналоговий тиск колони й барометр уже займають входи, запасу не лишається. Третє — на офіційній вітрині позиція значилася sold out на дату перевірки

КатегоріяКонтролери
Характеристики
Виходи
8
Дискретні входи
8
Аналогові входи
2
Шини
1-Wire
Мережа
Ethernet / Wi-Fi / Bluetooth
Живлення
12 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • KinCony (офіційний) ціну уточнюй модуль ESP32-WROOM-32; на дату перевірки — sold out. ВАГИ ДЛЯ СПЕЦИФІКАЦІЇ ТУТ НЕМА: перевірено сторінку товару й сторінку «hardware design details» на kincony.com — Kincony не публікує ні ваги, ні габаритів пакування в жодному з відкритих джерел. Питати в продавця при замовленні або важити після отримання
  • KinCony (сторінка заліза) ціну не знято розводка, живлення й перелік мікросхем — звідси взяті PCF8574P і LAN8720

KinCony KC868-A32M

controller-kincony-a32m

Не брати: на профіль CUSTOM вона не сяде: CUSTOM чекає виходи на 0x24 і ВХОДИ на 0x22, а тут чотири банки виходів 0x23–0x26 і жодного банку входів за очікуваною адресою. Без власного рядка в board_peripheral_map.cpp плата не запрацює взагалі — це не «менше каналів», це «нічого». Друге, тонше: RS485 сидить на GPIO33 і GPIO32, а в A6 та A16 це піни шин 1-Wire — тобто на цій платі Modbus і 1-Wire претендують на ті самі виводи, і поєднати їх без вибору не вийде. Третє — MOSFET-виходи самі по собі ще не ШІМ: кількість ШІМ-каналів прошивка бере з розкладки плати (у A6 їх два, у A16 жодного), тож плавне керування треба описати в тій самій розкладці, інакше 32 виходи лишаться дискретними

КатегоріяКонтролери
Характеристики
Виходи
32
Аналогові входи
4
Шини
RS485
Мережа
Ethernet / Wi-Fi / Bluetooth
Живлення
12 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • KinCony (офіційний) ціну уточнюй ESP32, Ethernet, RS485, опційно RTC DS3231 і 433 МГц; на дату перевірки — sold out. ВАГИ ДЛЯ СПЕЦИФІКАЦІЇ ТУТ НЕМА: перевірено сторінку товару й сторінку «hardware design details» на kincony.com — Kincony не публікує ні ваги, ні габаритів пакування в жодному з відкритих джерел. Питати в продавця при замовленні або важити після отримання
  • KinCony (сторінка заліза) ціну не знято деталі розводки

KinCony KC868-E16S

controller-kincony-e16s

Не брати: адрес розширювачів ні на сторінці товару, ні на сторінці заліза немає — тобто чи стартує вона на профілі CUSTOM, наперед сказати не можна, і перевіряти доведеться скануванням шини I2C на живій платі. Друге — ціна: $160 проти $75 за A16 з тим самим числом каналів; різницю дає корпус, кріплення й потужніші реле, і чи вона потрібна, вирішується до замовлення, а не після. Третє — на офіційній вітрині sold out на дату перевірки

КатегоріяКонтролери
Характеристики
Виходи
16
Дискретні входи
16
Аналогові входи
4
Шини
RS485
Мережа
Ethernet / Wi-Fi
Живлення
12 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • KinCony (офіційний) ціну уточнюй 16 реле OMRON 16 А, 16 входів з кнопками, 4 аналогові, Ethernet + RS485, корпус на DIN-рейку; на дату перевірки — sold out. ВАГИ ДЛЯ СПЕЦИФІКАЦІЇ ТУТ НЕМА: перевірено сторінку товару й сторінку «hardware design details» на kincony.com — Kincony не публікує ні ваги, ні габаритів пакування в жодному з відкритих джерел. Питати в продавця при замовленні або важити після отримання
  • KinCony (сторінка заліза) ціну не знято опис плати й інтерфейсів

Waveshare ESP32-S3-ETH-8DI-8RO

controller-waveshare-eth8di8ro

Не брати: прошивці бракує трьох речей, і кожна — окрема робота, а не налаштування. Перше: кристал ESP32-S3, а board_config.h і драйвери писані під ESP32. Друге: розширювач тут PCA9554, а не PCF8574 — у заголовку board_peripheral_map.h є заготовка IO_GPIO з поміткою «на майбутнє», але PCA9554 це третій варіант драйвера, якого немає й у планах. Третє: Ethernet на W5500 по SPI, тоді як у розкладці плат зашиті пінові константи RMII під LAN8720 (MDC, MDIO, CLK). І окремо, вже не про прошивку: аналогових входів у неї НЕМАЄ жодного, тож тиск колони й барометр доведеться заводити через Modbus-модуль expander-modbus-analog_n4aia04

2 виконання — вибір на сторінці
КатегоріяКонтролери
Характеристики
Виходи
8
Дискретні входи
8
Аналогові входи
0
Шини
RS485
Мережа
Ethernet / Wi-Fi
Живлення
7–36 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • OpenELAB ціну не знято €44.95 за виконання зі звичайним портом і €49.95 за PoE; на дату перевірки — передзамовлення
  • Waveshare (виробник) ціну не знято сторінка виробника; автоматично не читається (403), специфікацію звіряти в браузері. Для специфікації: виробник дає ОБРИС ПЛАТИ 175×90×40 мм, але ні ваги, ні габаритів пакування не публікує — обрис у dims_cm не пишемо, бо з цього поля рахується обʼємна вага доставки. Схеми плати Waveshare теж не викладає: на вікі лежать лише даташити самого чипа ESP32-S3

Модуль ESP32-WROVER, 16 МБ флеш і 8 МБ PSRAM

controller-espressif-wrover_e

Не брати: WROVER займає GPIO16 і GPIO17 під керування PSRAM — назовні вони більше не доступні, і це офіційне обмеження, а не особливість партії. Звіряти треба з розкладкою СВОЄЇ плати, і для KC868 висновок різний. На KC868-A16 GPIO17 — тактовий вихід Ethernet, а GPIO16 — лінія RS485 (board_peripheral_map.cpp: eth pins 23/18/17, def pins …13, 16), тож заміна WROOM на WROVER вбиває там мережу й Modbus ОДНОЧАСНО. На KC868-A6 ці піни не задіяні (def pins 4, 15, 33, 27, 14, Ethernet немає взагалі) — там заміна проходить. Друге — корпус WROVER довший за WROOM-32, тож перед перепайкою варто приміряти, чи стане він на місце й чи не перекриє сусідні елементи. Третє — модуль тримається не лише крайовими напівотворами, а й великою земляною площадкою знизу: без фена й нижнього підігріву його не зняти, а після зняття екрана модуль втрачає заводську сертифікацію

КатегоріяКонтролери
Характеристики
Мережа
Wi-Fi / Bluetooth
Живлення
3.0–3.6 В DC
Ціна335.4 ₴
ДоступністьЄ в Україні
Де взяти
  • 1wire.com.ua 335.4 ₴ ціна на ESP32-WROVER-IB (N16R8), артикул 02-1080: 16 МБ флеш, 8 МБ PSRAM, живлення 2.2–3.6 В; в наявності. Увага: виконання IB — з розʼємом U.FL, не з друкованою антеною
  • E-COMPS ціну не знято ESP32-WROVER-E-N4R8 — виконання з антеною на платі, 4 МБ флеш і 8 МБ PSRAM
  • Elcomp ціну не знято ESP32-WROVER-E-N8R8: 8 МБ флеш, 8 МБ PSRAM, код 119024632

Модуль ESP32-WROOM-32UE, роз'єм U.FL під зовнішню антену

controller-espressif-wroom_32ue

Не брати: спершу подивитися, що у вас уже стоїть: якщо на модулі видно доріжку-змійку вздовж краю — це друкована антена й роз'єму немає; якщо біля краю є маленьке кругле металеве гніздо — заміна не потрібна взагалі, потрібен лише пігтейл. Друге — перепайка: модуль тримається не лише крайовими напівотворами, а й земляною площадкою знизу, тож знімається феном з нижнім підігрівом, і після цього втрачає заводську сертифікацію. Третє — це НЕ про памʼять: флеш той самий 4 МБ, PSRAM немає; якщо потрібна памʼять, а не радіо, то це expander-memory-flash_w25q128 або controller-espressif-wrover_e. І четверте, найдешевше й найчастіше забуте: якщо плата має Ethernet (KC868-A16), простіше завести кабель, ніж воювати за радіо — металевий бокс тоді просто перестає бути проблемою

КатегоріяКонтролери
Характеристики
Мережа
Wi-Fi / Bluetooth
Живлення
3.0–3.6 В DC
Ціна320 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 320 ₴ ціна на ESP32-WROOM-32UE-N4, код 149742: ESP32-D0WD-V3, 4 МБ флеш, роз'єм U.FL, 18×19.2×3.2 мм. Від 10 шт — 279.21 ₴; у наявності 18 шт
  • 1wire.com.ua ціну не знято той самий модуль з роз'ємом IPX13 під зовнішню антену
  • ArduShop ціну не знято плата розробника на WROOM-32U — якщо потрібен не модуль на перепайку, а готова плата

Плата ESP32-S3-DevKitC-1 N16R8, 16 МБ флеш, 8 МБ PSRAM

controller-espressif-s3_devkitc1_n16r8

Не брати: Прошивка oCBot зараз збирається під звичайний ESP32, ESP32-S3 у планах: на стенді не перевірено, купувати під готову роботу рано. Розкладка виводів інша, ніж у ESP32-DevKitC, тож клемні плати від класичного ESP32 не підходять. На N16R8 частина виводів зайнята PSRAM.

КатегоріяКонтролери
Характеристики
Мережа
Wi-Fi / Bluetooth
Живлення
5 В USB
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Prom.ua ціну не знято перелік пропозицій, виконання N16R8 звірити

Модуль Ethernet W5500, SPI, RJ45

controller-wiznet-w5500_spi

Не брати: Прошивка oCBot поки збирається під звичайний ESP32, підтримка ESP32-S3 + W5500 у планах, на стенді ще не перевірено. Не плутати з ENC28J60: інший чип, повільніший. Живлення від слабкого стабілізатора плати може просідати, давай 3,3 В із запасом струму.

КатегоріяКонтролери
Характеристики
Мережа
Ethernet
Живлення
3.3 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Prom.ua ціну не знято перелік пропозицій модулів W5500, наявність і виконання звірити
  • РАДІОМАГ ціну не знято W5500-IO WIZnet, на дату перевірки під замовлення, 14–30 днів

Порти й входи-виходи

Модуль розширення портів PCF8574 (I2C)

expander-i2c-pcf8574

Не брати: адреси 0x21, 0x22, 0x24, 0x25 на платах KC868 уже зайняті власними розширювачами — свій модуль перемикати на іншу адресу

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
I2C
Канали
цифровий вхід / цифровий вихід
Каналів
8
Адреси
0x20–0x27
Ціна—
ДоступністьЄ в Україні
Де взяти

АЦП ADS1115, 16 біт, 4 канали (I2C)

expander-i2c-ads1115

Не брати: брати поки рано: прошивка ADS1115 не читає. Тип позначено «на майбутнє», серед I2C-плат він не монтується, і периферія, прив'язана до такої плати, мовчки лягає в лог із «interface type not implemented» (зміни прошивки 0.1.866). Аналогові давачі сьогодні заводяться на внутрішній АЦП ESP32 через дільник (docs/kb/automation/peripheral-pressure-sensors.md). Друге: не плутати з ADS1015 — той 12-бітний, зовні модулі однакові

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
I2C
Канали
аналоговий вхід
Каналів
4
Адреси
0x48–0x4B, перемичкою
Ціна—
ДоступністьЄ в Україні
Де взяти

ШІМ-драйвер PCA9685, 16 каналів (I2C)

expander-i2c-pca9685

Не брати: на KC868-A16 власних ШІМ-виходів немає взагалі, тож для плавного нагріву цей модуль обов'язковий, а не опційний

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
I2C
Канали
ШІМ
Каналів
16
Ціна155 ₴
ДоступністьЄ в Україні
Де взяти
  • mini-tech.com.ua 155 ₴ ціна на
  • Prom.ua 266 ₴ ціна на
  • РАДІОМАГ 155 ₴ ціна на код 117583; на дату перевірки 16 шт (склад, Львів). Для серво SG90 — у режимі «Сервоприводи 50 Гц»

Модуль Modbus RTU 8 реле + 8 входів, N4D8B08

expander-modbus-relay_n4d8b08

Не брати: адреси slave на спільній шині не мають збігатися, а швидкість має збігатися з тією, що задана контролеру — і те, і те тут виставляється перемичками на платі, тобто до монтажу, а не з вебінтерфейсу. Друге — прошивка пише ПО ОДНОМУ регістру за раз: код 16 модуль підтримує, але майстер ним не користується, тож вісім реле це вісім окремих транзакцій, і на повільній шині це видно. Третє — RS485 у контролері один (UART2), тож усі Modbus-пристрої живуть на спільній лінії разом з модулем PT100, і шина має бути лінійною з резисторами 120 Ом на кінцях (docs/kb/automation/diy-modbus-setup.md). Четверте, і про нього мовчать в описі: входи модуля за замовчуванням ЗВʼЯЗАНІ з його ж виходами — вхід сам перемикає своє реле, і команда з контролера буде не єдиним господарем виходу. Розвʼязується це окремою командою, але зробити її треба свідомо, інакше пара кнопка-реле поводитиметься «сама по собі». Пʼяте, і це слід перевірити ДО замовлення двох штук: сторінка виробника в одному місці каже, що перемички slave-адреси не діють і керувати можна лише одним модулем за раз, — це суперечить решті опису й нашому припущенню, що адреси задаються перемичками. Текст там машинно перекладений і читається двозначно, тож питання закриває тільки протокольний опис від виробника, а не сторінка магазину

2 виконання — вибір на сторінці
КатегоріяРозширювачі портів
Характеристики
Інтерфейс
RS485
Канали
реле / цифровий вхід
Каналів
8
Живлення
12 В DC / 24 В DC
Адреси
slave-адреса перемичками, 2400–19200 бод
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • Eletechsup 21.99 USD ціна на N4D8B08, виконання на 12 або 24 В; той самий продавець, що й модуль PT100 — одна поставка
  • Eletechsup (485io) 29.99 USD ціна на R4A8H08 — комбінований: 8 реле, 4 дискретні входи і 8 аналогових каналів 4-20 мА / 0-10 В на одній платі

Модуль Modbus RTU, 4 аналогові входи 4-20 мА / 0-10 В, N4AIA04

expander-modbus-analog_n4aia04

Не брати: те саме обмеження, що вже описане в модулі PT100: прошивка читає ОДИН беззнаковий 16-бітний регістр і знає лише три масштаби — як є, ділити на 10 і ділити на 100 (rb_environment.cpp). Отже формат регістра треба зʼясувати ДО купівлі: якщо канал віддає напругу з роздільністю 0.01 В, тобто 1000 для десяти вольт, підійде масштаб ÷100; якщо ж модуль віддає float у двох регістрах, він не запрацює взагалі. І мінусових значень таким трактом не прочитати. Друге — плата гола, 45×30 мм, без корпусу: на DIN-рейку її треба ставити в коробку, на відміну від релейного N4D8B08, у якого коробка є

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
RS485
Канали
аналоговий вхід
Каналів
4
Живлення
8–25 В DC
Адреси
slave-адреса налаштуванням
Кріплення
plate
Ціна—
ДоступністьТільки Китай
Де взяти
  • Eletechsup 3.99 USD ціна на N4AIA04, живлення 8–25 В, 10 г, 45×30×15 мм
  • Eletechsup (485io) 3.99 USD ціна на той самий модуль у гуртовому магазині того ж виробника

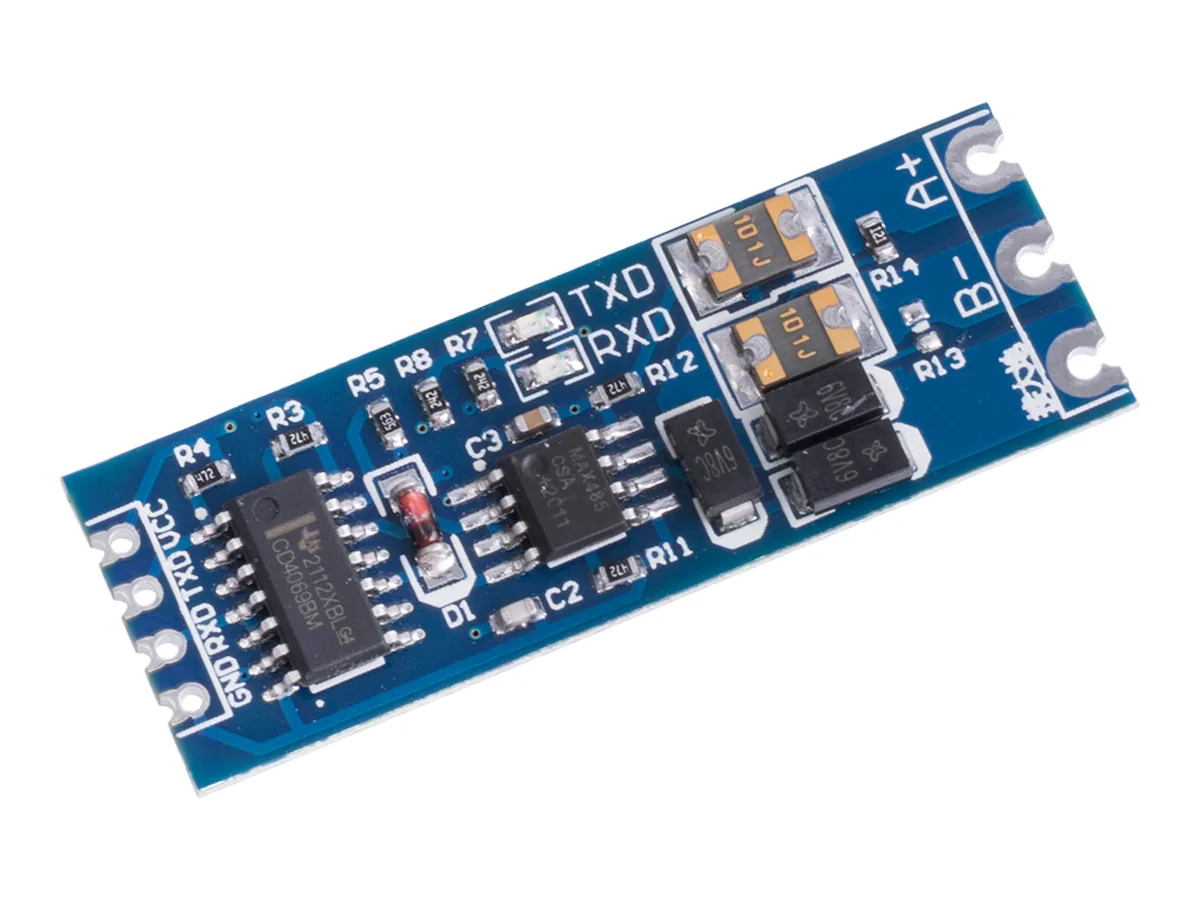

Перетворювач TTL UART ↔ RS485 з автонапрямом (MAX485)

expander-modbus-ttl_rs485_auto

Не брати: звичайні модулі MAX485 з виводами DE і RE вимагають керувати напрямом окремим виводом — для PZEM-004T сесія прошивки підтвердила лише варіант з автонапрямом

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
UART / RS485
Кріплення
plate
Ціна39 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 39 ₴ ціна на код 147320; від 10 шт — 32.89 ₴; на дату перевірки немає в наявності

Памʼять

Модуль памʼяті FRAM MB85RC256V, I2C, 32 КБ

expander-memory-fram_i2c

Не брати: драйвера зовнішньої памʼяті в прошивці СЬОГОДНІ немає — ні для I2C-мікросхем, ні для SD-карт; у сорсах немає ні sdmmc, ні sdspi, ні роботи з 24C/FM24. Тобто це позиція під доопрацювання прошивки, а не «вставив і працює». Купувати її має сенс тоді, коли така доробка запланована. Друге — адреса 0x50 фіксована й перемичками не змінюється, а той самий діапазон займає EEPROM AT24C256 (expander-memory-eeprom_at24c256): разом на одній шині вони не стануть, доведеться вибирати. Третє — 32 КБ це не сховище для історії: під логи вимірів потрібна SD-карта, FRAM для цього замала на кілька порядків. І четверте, про гроші: 184 ₴ проти 32 ₴ за EEPROM того самого обсягу — переплата вшестеро саме за ресурс перезапису, і якщо дані пишуться раз на день, вона безглузда

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
I2C
Обʼєм памʼяті
32 КБ
Живлення
2.8–5.5 В DC
Адреси
0x50, перемичками не міняється
Ціна184 ₴
ДоступністьЄ в Україні
Де взяти
  • arduino.ua 184 ₴ ціна на MB85RC256V: 32 КБ, I2C до 1 МГц, 2.8–5.5 В, ресурс 10¹² перезаписів; на дату перевірки — очікується
  • Всеплюс (Prom) 469 ₴ ціна на той самий модуль дорожче — брати, якщо в arduino.ua не дочекатись
  • Ніком ціну не знято ще одне джерело тієї ж позиції

Модуль памʼяті EEPROM AT24C256, I2C, 32 КБ

expander-memory-eeprom_at24c256

Не брати: ресурс 100 000 перезаписів на комірку — це і є головна відмінність від FRAM з її 10¹². Для налаштувань, які змінюють руками, вистачить на десятиліття; для лічильника, що оновлюється щохвилини, це менше ніж три місяці, і памʼять помре тихо, спотворивши дані. Друге — на платі ВЖЕ стоять підтяжки I2C: якщо на шині вже висить PCF8574 чи ADS1115 зі своїми, сумарний опір падає, і на довгій лінії обмін псується — docs/kb/automation/troubleshooting-guide.md радить перевіряти, щоб підтяжка лишалась у межах 4.7–10 кОм. Третє — драйвера зовнішньої памʼяті в прошивці СЬОГОДНІ немає — ні для I2C-мікросхем, ні для SD-карт; у сорсах немає ні sdmmc, ні sdspi, ні роботи з 24C/FM24. Тобто це позиція під доопрацювання прошивки, а не «вставив і працює». Купувати її має сенс тоді, коли така доробка запланована

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
I2C
Обʼєм памʼяті
32 КБ
Живлення
1.8–5.5 В DC
Адреси
0x50–0x57, три перемички
Ціна30 ₴
ДоступністьЄ в Україні
Де взяти
  • arduino.ua 32 ₴ ціна на AT24C256: три перемички адреси, перемичка захисту запису, підтяжки на платі, 36.5×12 мм; в наявності
  • mini-tech.com.ua 30 ₴ ціна на той самий модуль трохи дешевше
  • РАДІОМАГ 37.5 ₴ ціна на ціна від 37.50 ₴, знижується з кількістю

Модуль microSD, SPI

expander-memory-microsd_spi

Не брати: драйвера зовнішньої памʼяті в прошивці СЬОГОДНІ немає — ні для I2C-мікросхем, ні для SD-карт; у сорсах немає ні sdmmc, ні sdspi, ні роботи з 24C/FM24. Тобто це позиція під доопрацювання прошивки, а не «вставив і працює». Купувати її має сенс тоді, коли така доробка запланована — для SD це найпомітніше, бо драйвер тут не в один вечір. Друге — споживання до 200 мА в піку запису: живлення брати з лінії 5 В через власний стабілізатор модуля, а не з піна 3V3 контролера, інакше просадка вилізе перезавантаженнями, і шукати причину доведеться довго. Третє, і його варто врахувати в задумі: картки microSD зношуються й помирають раптово, тож логи на них — чернетка, а не архів. Постійне місце історії у нас портал, куди логи контролерів уже їдуть; карта має сенс як буфер на час, коли звʼязку немає

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
SPI
Обʼєм памʼяті
32 ГБ
Живлення
4.5–5.5 В DC
Ціна28 ₴
ДоступністьЄ в Україні
Де взяти
  • arduino.ua 28 ₴ ціна на AOC431: SPI, 74LVC125 і AMS1117-3.3 на платі, microSD до 2 ГБ і SDHC до 32 ГБ; на дату перевірки — очікується
  • DiyLab ціну не знято магазин, де поруч лежать і модулі памʼяті, і картрідери — зручно взяти разом

Мікросхема флеш-памʼяті W25Q128JV, SOIC-8, 16 МБ

expander-memory-flash_w25q128

Не брати: звіряти суфікс напруги, бо різниця в одній літері. W25Q128JV — серія на 2.7–3.6 В, саме така, як треба; W25Q128JW — серія на 1.8 В, і в ESP32 вона не запуститься. У РАДІОМАГ артикул JVSIQ, тобто тривольтовий. Друге — флеш у WROOM-32 сидить ПІД металевим екраном: перепайка починається зі зняття екрана, після чого модуль втрачає заводську сертифікацію, а разом з нею й сенс мати сертифікований модуль. Третє, і головне для вибору між двома шляхами: більший флеш не додає ані байта ОЗП. Якщо бракує саме оперативної памʼяті, ця мікросхема не допоможе взагалі — потрібен controller-espressif-wrover_e з PSRAM. Четверте — на дату перевірки позиція в РАДІОМАГ була під замовлення з терміном 21–31 день

КатегоріяРозширювачі портів
Характеристики
Інтерфейс
SPI
Обʼєм памʼяті
16 МБ
Живлення
2.7–3.6 В DC
Ціна35 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 35 ₴ ціна на W25Q128JVSIQ, код 150642: SOIC-8, 2.7–3.6 В, 133 МГц. Від 10 шт — 30 ₴; на дату перевірки під замовлення 21–31 день
  • КОСМОДРОМ ціну не знято той самий артикул у харківського постачальника
  • BGA.COM.UA (Prom) 84 ₴ ціна на W25Q128JVSQ — дорожче, але коли треба швидко

Температура

DS18B20 у нержавіючій гільзі

sensor-temp-ds18b20_probe

Не брати: модулі з уже впаяним резистором 4.7k: на шинах KC868 підтяжка є на самій платі, друга псує шину. Кабель брати екранований (FTP 5e/6), екран на GND лише з боку контролера

КатегоріяДатчики
Характеристики
Підключення
1-Wire
Діапазон
−55…+125 °C
Кабель
від 1 м
Живлення
3–5.5 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти

Модуль 4×PT100 → Modbus RTU −40…+220 °C / −40…+500 °C

sensor-temp-pt100_modbus_4ch

Не брати: прошивка читає ОДИН 16-бітний регістр і трактує його як беззнакове число, а масштаб знає лише три: як є, ÷10 і ÷100 (rb_environment.cpp). Звідси два наслідки: мінусову температуру таким модулем не прочитати — доповняльний код перетвориться на кількатисячне значення; а якщо модуль віддає температуру як float у двох регістрах, він не запрацює взагалі. Формат регістра зʼясувати ДО купівлі. Ще одне: RS485 у контролері один (UART2), тож усі Modbus-пристрої живуть на спільній шині й адреси в них не мають збігатися

2 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
RS485
Сигнал
PT100
Діапазон
−40…+220 °C / −40…+500 °C
Живлення
12 В DC / 24 В DC
Ціна—
ДоступністьТільки Китай
Де взяти
  • Eletechsup ціну уточнюй PTA8C04, обрати виконання B (−40…500 °C) і напругу 12 або 24 В; на сторінці вказано «Size: 93 × 87 × 41 mm, Weight: 122 g». Коробка на DIN-рейку (UM72) у лот не входить — це ще 99 г

Термоопір PT100, гільза Ø8, М20×1,5, 60 / 80 / 250 мм

sensor-temp-pt100_probe

Не брати: звірити НСХ перед купівлею: на сторінці продавця виконання позначене як 100П, а модулі PT100 розраховані на європейську характеристику Pt100 — це різні криві опору, і плутанина дає похибку, що росте з температурою. Питати в продавця саме «Pt100», а не «100П». Друге — не переплутати з голим чутливим елементом на 30×4 мм без різьби й арматури: він дешевший у рази, але в котел його не вкрутити

3 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
PT100
Діапазон
−50…+500 °C
Різьба
M20×1.5
⌀ гільзи
8 мм
Довжина гільзи
60 / 80 / 250 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • СВ Альтера (Миколаїв) ціну уточнюй ТСП1-3-100П-В-3-250-8-70-Д-(−50…500): 3-провідна схема, гільза Ø8 мм, монтажна частина 250 мм, рухомий штуцер М20×1.5, склопластикова головка. Під замовлення

DS18B20 з різьбою G1/4 у нержавіючій гільзі · 4 виконання

sensor-temp-ds18b20_thread_quarter

Не брати: не вірити «до 250 °C». Сторінка Jinyuanxiang подає діапазон −30…+250 °C, але це межа корпусної родини, а не чутливого елемента: сам DS18B20 працює −55…+125 °C, і вище просто перестає віддавати дані. Саме через цю стелю в каталозі й з'явився модуль PT100 (sensor-temp-pt100_modbus_4ch) — на парогенератор 1-Wire не годиться в принципі, хоч би що обіцяв продавець. Друге — різьба: G1/4 циліндрична (BSP), а 1/4 NPT конічна, і продавці пропонують їх як РІЗНІ опції не просто так — у чужу відповідну різьбу таке з'єднання рано чи пізно потече. Третє — підтяжка 4.7 кОм на шині має бути ОДНА: на KC868 вона вже на платі, тож брати цей датчик у комплекті з адаптером wiring-adapter-ds18b20_terminal там не можна

4 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
1-Wire
Діапазон
−55…+125 °C
Різьба
G1/4
⌀ гільзи
6 мм
Довжина гільзи
30 / 45 / 80 / 100 мм
Кабель
0.5–5 м, матеріал на вибір
Ціна—
ДоступністьТільки Китай
Де взяти
  • Jinyuanxiang (made-in-china) ціну уточнюй JYX-23N-626: G1/4 або G1/8, кабель 1–8.5 м, 22–30 AWG, IP67/IP68. $0.39–3.69 за виконанням, MOQ 10 шт
  • Senstech (made-in-china) ціну уточнюй гільза AISI 304 (є SS316), OD6×30 / 6×45 / 6×80 / 6×100, кабель PVC / XL-PE / TPE / силікон / тефлон 0.5–5 м, −55…+125 °C, ±0.5 °C. $0.99–9.99, MOQ 100 шт

PT100 у нержавіючій гільзі з різьбою G1/2, довжина під замовлення

sensor-temp-pt100_thread_probe

Не брати: не вірити верхній межі зі сторінки постачальника: у J-330 написано 0…+700 °C, а в Senstech для їхнього виконання того ж класу — усього −20…+105 °C. Це межа конкретної збірки (кабель, ущільнення, компаунд), а не платинового елемента, тож питати треба про свою комплектацію, а не читати заголовок. І практично стеля в нас нижча: наш модуль у виконанні B бере до 500 °C, а прошивка читає ОДИН беззнаковий 16-бітний регістр (rb_environment.cpp) — тобто мінусові температури таким трактом не прочитати взагалі, і датчик з нижньою межею −200 °C цього не змінить. Друге — звірити НСХ: тут це європейська Pt100 (α = 0.00385), і саме її чекає модуль; українські ТСП часто позначені як 100П — інша крива, і плутанина дає похибку, що росте з температурою. Третє — не сплутати з PT1000: зовні той самий зонд, але опір удесятеро більший, і в модуль під PT100 він не піде

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
PT100
Діапазон
0…+700 °C за виконанням
Різьба
G1/2
⌀ гільзи
6 мм
Кабель
1–7.5 м, матеріал на вибір
Ціна—
ДоступністьТільки Китай
Де взяти
  • Jinyuanxiang (made-in-china) ціну уточнюй JYX-23N-330: елемент PT100, PT500 або PT1000 на вибір; різьби M6 / M8 / M10 / G1/8 / G1/4 / G1/2; кабель 1–7.5 м, 22–30 AWG; IP67/IP68. $0.99–9.89, MOQ 10 шт. Той самий постачальник, що й різьбовий DS18B20 — одна поставка
  • Kane Electric (made-in-china) ціну уточнюй готове виконання Ø6 × 200 мм, різьба M12×1.75, кабель 1.5 м, брутто 0.3 кг. MOQ 10 шт. Продавець просить узгодити специфікацію до оплати
  • Senstech (made-in-china) ціну уточнюй CWF-S13: різьба 1/4" BSP, схема 2-, 3- або 4-провідна на вибір, клас B. Але діапазон їхньої збірки лише −20…+105 °C, а MOQ 100 шт

PT1000 у нержавіючій гільзі з різьбою G1/2, довжина під замовлення

sensor-temp-pt1000_thread_probe

Не брати: у наш комплект воно поки НЕ стає: модуль sensor-temp-pt100_modbus_4ch розрахований саме на PT100, і PT1000 у ньому покаже нісенітницю — опір удесятеро більший. Перетворювача під PT1000 у каталозі немає, тож цю позицію беруть під СВІЙ вимірювальний тракт, а не під наявний. Це головне, що треба знати до купівлі: зонди PT100 і PT1000 не відрізнити ні на вигляд, ні за маркуванням гільзи — лише за опором тестером (100 проти 1000 Ом при кімнатній). Друге те саме, що з PT100: верхня межа зі сторінки постачальника належить конкретній збірці, а не платиновому елементу, тож питати треба про свою комплектацію

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
PT1000
Діапазон
0…+700 °C за виконанням
Різьба
G1/2
⌀ гільзи
6 мм
Кабель
1–7.5 м, матеріал на вибір
Ціна—
ДоступністьТільки Китай
Де взяти
  • Jinyuanxiang (made-in-china) ціну уточнюй JYX-23N-330, у замовленні вказати елемент PT1000. Різьби M6 / M8 / M10 / G1/8 / G1/4 / G1/2, кабель 1–7.5 м, IP67/IP68. $0.99–9.89, MOQ 10 шт
  • Focus Sensing (made-in-china) ціну не знято PT1000 з різьбою NPT, корпус нержавійка; заявлений діапазон −200…+600 °C. Зразки 15–30 днів
  • RPD Sensor (made-in-china) ціну не знято PT1000 з різьбою M8, 3-провідний кабель — дрібне різьбове виконання, коли G1/2 завелика

DS18B20 у нержавіючій гільзі 6×50, силіконовий кабель

sensor-temp-ds18b20_silicone

Не брати: силікон рятує лише кабель: сам чип працює до +125 °C, тож у зону понад це кінчик гільзи не ставити. Модулі й зонди з уже впаяним резистором 472 не брати — на шинах KC868 підтяжка є на платі. Екранованого силіконового виконання на сторінках продавців не знайшлося

КатегоріяДатчики
Характеристики
Підключення
1-Wire
Діапазон
−55…+125 °C
⌀ гільзи
6 мм
Довжина гільзи
50 мм
Кабель
1 м, силікон
Живлення
3–5.5 В DC
Ціна1081 ₴
ДоступністьЄ в Україні
Де взяти
  • bazarok (Prom.ua) 1081 ₴ ціна на силіконовий кабель 1 м, гільза 6×51; під замовлення. Від 10 шт — 973 ₴, від 20 — 919 ₴
  • IKR Group 1440 ₴ ціна на силікон «PREMIUM», але кабель 10 м (виконання на 1 м немає); у наявності
  • AliExpress ціну не знято 6×50, силіконовий кабель 1/2/3/5 м; ціна на сторінці автоматично не зчиталась — звіряти на місці

Тиск

Барометр BMP280 (I2C)

sensor-baro-bmp280

Не брати: для ролі system-barometer вологість не потрібна — BME280 брати немає сенсу, якщо не міряєте клімат

КатегоріяДатчики
Характеристики
Підключення
I2C
Діапазон
300–1100 гПа
Живлення
3.3 В DC / 5 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти

Барометр з вологістю BME280 (I2C)

sensor-baro-bme280

Не брати: дешеві лоти з підписом BME280, у яких насправді BMP280 — вологості не буде; перевіряти за адресою і чипом

КатегоріяДатчики
Характеристики
Підключення
I2C
Діапазон
300–1100 гПа, вологість 0–100 %, −40…+85 °C
Живлення
3.3 В DC / 5 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти

Перетворювач тиску −0.1…+0.1 МПа, G1/4

sensor-pressure-vac_100kpa_quarter

Не брати: датчик на 1 МПа й вище в колоні марний: увесь робочий діапазон ляже в перші відсотки шкали. Вихід 4–20 мА напряму до входу контролера не підключається — база знань описує підключення лише для 0–5 В і 0–10 В

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
0–5 В
Діапазон
−100…+100 кПа (−0.1…+0.1 МПа)
Різьба
G1/4
Живлення
5 В DC
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято у лоті обрати діапазон −1…+1 бар і вихід 0–5 В
  • AliExpress ціну не знято PCM300, G1/4
  • Anhui Qidian (made-in-china) ціну уточнюй QDX50A: G1/4, живлення 5 В, вихід 0–5 В у переліку, шкала від −0.1 МПа. US$39 за 1–19 шт, 29 за 20–49, 25 за 50–99. Вага 0.3 кг — брутто за штуку в коробці з інструкцією

Перетворювач тиску 0…0.1 МПа (0…1 бар), G1/2

sensor-pressure-0_1mpa_half

Не брати: вакууму цей варіант не міряє: шкала починається з нуля, тож для вакуумної перегонки потрібен датчик з мінусовою частиною. Вихід 4–20 мА напряму до входу контролера не підключається

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
0–5 В
Діапазон
0…100 кПа (0…1 бар)
Різьба
G1/2
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято у лоті обрати 1 бар, G1/2 і вихід 0–5 В

Манометр електроконтактний ЕКМ-1У, дві сигнальні стрілки

sensor-pressure-contact_gauge_ekm

Не брати: це не заміна аналоговому датчику тиску: прилад дає лише два пороги, значення тиску з нього не прочитати, тож ні графіка, ні ПІД за ним не побудувати — для цього окрема позиція. Не переплутати зі звичайним манометром: зовні той самий, але без контактних груп і сигнальних стрілок сигналу він не дає (docs/kb/automation/peripheral-pressure-sensors.md)

11 виконань — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
0…1 / 0…1.6 / 0…2.5 / 0…4 / 0…6 / 0…10 / 0…16 / 0…25 / 0…40 / 0…60 / 0…100 кгс/см²
Різьба
M20×1.5
Контакт
до 250 В, розривна потужність 10 ВА
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Укрпромцентр ціну уточнюй ЕКМ-1У / ЕКМ-2У, різьба М20×1.5; діапазон обирається

Пресостат CEME PC 5412/VAP, 0.2–6 бар, сухий контакт

sensor-pressure-switch_ceme_quarter

Не брати: температура: watton.ua дає межу 90 °C, kotel.kr.ua пише 90–120 °C — насичена пара під тиском 0.4–0.5 бар гарячіша за 90 °C, тож прилад ставиться не в котел напряму, а через імпульсну петлю (сифон), де пара встигає сконденсуватися. Друге — значення тиску з нього не прочитати, лише поріг: ні графіка, ні ПІД за ним не побудувати. Третє — наявність: позиція є в багатьох магазинах запчастин до котлів, але в усіх перевірених 2026-08-16 вона стояла «немає в наявності», тож термін уточнювати до замовлення

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
0.2–6 бар (20–600 кПа), диференціал регульований 0.2–0.6 бар
Різьба
G1/4
Контакт
NO / NC, до 250 В, 15 А
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Сервіс-Маркет ціну не знято той самий PC 5412/VAP під артикулом UNOX KVL1065A; сторінка автоматично не відкрилась, ціну й наявність звіряти на місці
  • kotel.kr.ua ціну уточнюй CEME 5412, 0.2–6 бар, різьба G1/4, контакти NO і NC до 250 В / 15 А; на дату перевірки — немає в наявності
  • Remise ціну уточнюй CEME 5412, код 316338; на дату перевірки — немає в наявності
  • Watton ціну уточнюй PC 5412/VAP G1/4: середовище вода / інертний газ / пара, до 90 °C; на дату перевірки — немає в наявності

Модуль датчика тиску 0–40 кПа з АЦП HX710B

sensor-pressure-hx710b_40kpa

Не брати: це не барометр: атмосферний тиск він не міряє, для поправки кипіння — sensor-baro-bmp280. Шкала 40 кПа — лише сенсора: АЦП з підсиленням 128 вміщує ±3.9 мВ/В, і модуль упирається в стелю на ≈8–16 кПа. Середовище — лише чисте сухе повітря, пару спирту й конденсат на сенсор не пускати. Інтерфейс не I2C: два виводи власного протоколу, вільних на платах oCBot нема

КатегоріяДатчики
Характеристики
Діапазон
0–40 кПа
Живлення
3.3–5 В DC
Ціна60 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 60 ₴ ціна на код 203218; ціна без ПДВ від 1 шт. На дату перевірки в наявності нема, очікується 40 шт 25.11.2026

Потік і рівень

Поплавковий вимикач рівня, нержавійка, сухий контакт

sensor-level-float_side_ss

Не брати: поплавки з поліпропілену: типова межа 85 °C — біля кипіння вони не працюють. Кондуктометричні (електродні) давачі рівня для води парогенератора годяться, а для приймальної тари зі спиртом — ні: ректифікат майже не проводить струм (docs/kb/automation/peripheral-level-sensors.md). У сценарії для рівня обовʼязково виставити фільтрацію шуму 3–5 с, інакше бризки киплячої води дадуть хибні спрацювання

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
два стани: рідина є / рідини нема
Контакт
до 180 В, 0.5 А
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Контрагент ціну уточнюй ПДУ-1.1, кутовий — кріплення до бічної стіни, −40…+105 °C, 12Х18Н10Т
  • VEVOR ціну уточнюй різьба 10 мм, довжина 92 мм, −30…+125 °C, до 0.5 А

Витратомір Холла, латунь, G1/2 (1–25 л/хв)

sensor-flow-hall_brass_half

Не брати: імпульсний вихід не заводити через PCF8574: швидкість I2C не дозволяє рахувати імпульси, похибка буде величезною (docs/kb/automation/peripheral-flow-sensors.md). Латунь — для води охолодження; для браги й продукту потрібна нержавійка. Різьба ділить позиції: G1/2 не стане на 3/4 без перехідника

КатегоріяДатчики
Характеристики
Підключення
імпульсний
Діапазон
1–25 л/хв
Різьба
G1/2
Живлення
5–15 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • DIY Shop ціну уточнюй YF-B1, до 1.75 МПа
  • Co-Di ціну уточнюй YF-B1, G1/2, латунь

Витратомір Холла, нержавійка S304, G3/4 (1–30 л/хв)

sensor-flow-ss_three_quarter

Не брати: середовище гарячіше за 80 °C через нього не гнати — це паспортна межа. Імпульсний вихід не заводити через PCF8574 (docs/kb/automation/peripheral-flow-sensors.md). Різьба ділить позиції: 3/4 не стане на 1/2 без перехідника

КатегоріяДатчики
Характеристики
Підключення
імпульсний
Діапазон
1–30 л/хв
Різьба
G3/4
Живлення
3.5–24 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Co-Di ціну уточнюй неіржавка S304, 1–30 л/хв

Витратомір Холла, нержавійка S304, 1" (2–50 л/хв)

sensor-flow-ss_inch

Не брати: імпульсний вихід не заводити через PCF8574 (docs/kb/automation/peripheral-flow-sensors.md). Дюймова різьба потребує своєї обвʼязки — це не взаємозамінна позиція з 1/2 і 3/4

КатегоріяДатчики
Характеристики
Підключення
імпульсний
Діапазон
2–50 л/хв
Різьба
1″
Живлення
3.5–24 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Co-Di ціну уточнюй неіржавка S304, 2–50 л/хв

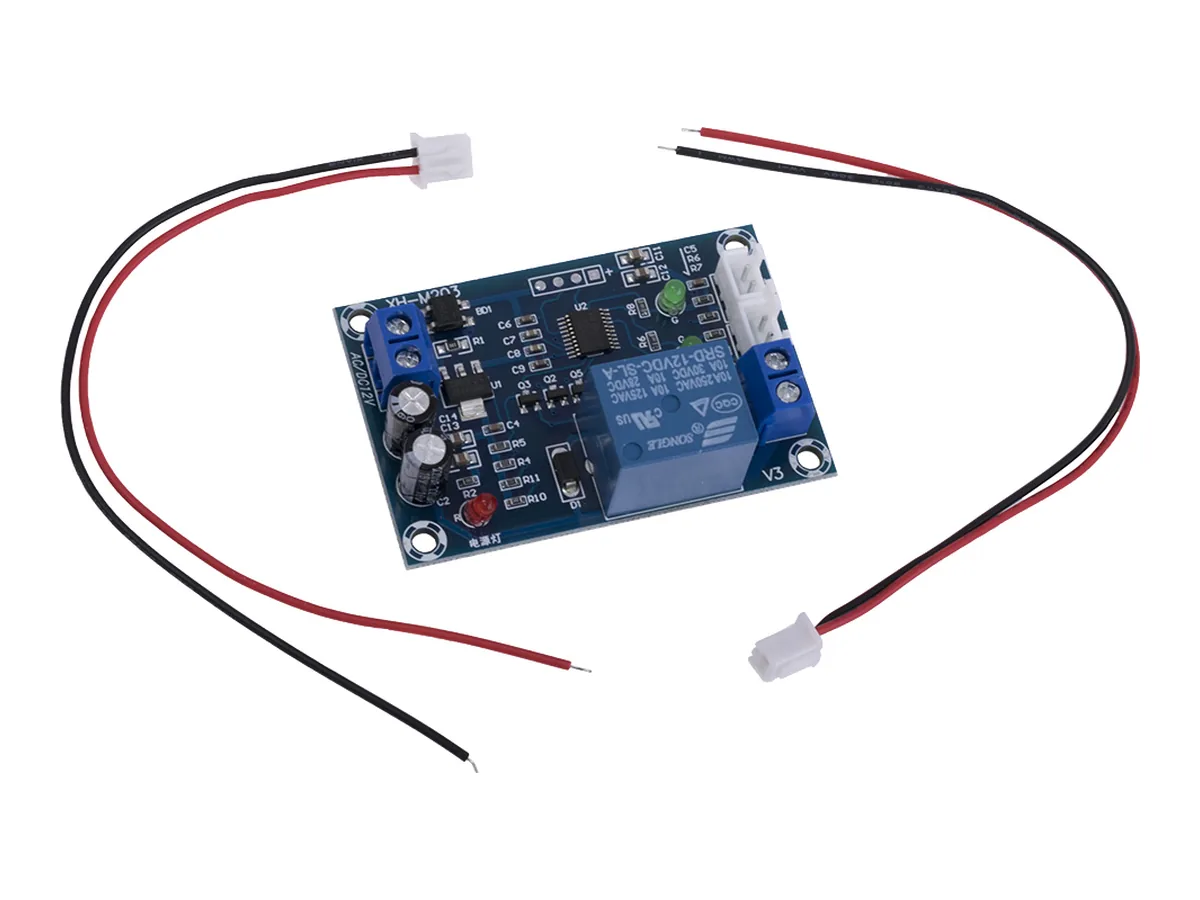

Контролер рівня рідини XH-M203, 12 В, реле 10 А

sensor-level-xh_m203

Не брати: електродів-датчиків у комплекті немає — їх докуповують окремо, інакше модуль нічим міряти. На KC868-A16 контакт реле заводити на входи 1–8: входи 9–16 до виправлення, якого ще немає в релізі прошивки, читаються як 0

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
два рівні: нижній і верхній
Живлення
12 В DC
Контакт
реле до 220 В AC, 10 А
Ціна142 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 142 ₴ ціна на код 168345; на дату перевірки 3 шт (Львів, Харків); куплено для стенда 28.09.2026 (РАДІОМАГ-Львів)

Реле рівня C61F-GP, електродне, 12 В DC / 24 В DC

sensor-level-c61f_gp

Не брати: Для дистиляту й міцного спирту ненадійне: у них мала провідність. Це аналог Omron 61F-GP, тож розпіновку звіряй з наліпкою, а не з документацією Omron. Контакт 5 А: насос чи клапан вмикай через проміжне реле або пускач. Оголошення часто плутають напругу живлення (220 В AC, 12 В, 24 В), звір перед купівлею.

2 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
два рівні: нижній і верхній
Живлення
12 В DC / 24 В DC
Контакт
реле до 250 В AC, 5 А
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Prom.ua ціну не знято перелік пропозицій, напругу живлення звірити перед купівлею

Струм, напруга, потужність

Перетворювач струму на DIN-рейку JXK-14, вихід 4-20 мА / 0-10 В

sensor-current-ac_transmitter_din

Не брати: діапазон обирається під МАКСИМАЛЬНИЙ струм лінії, і взяти із запасом «щоб напевно» тут шкідливо: на перетворювачі 0–150 А струм ТЕНа в 9 А ляже в перші шість відсотків шкали, і роздільність зʼїсть усе, заради чого його ставили. Друге — виходи 4–20 мА і 0–10 В не взаємозамінні: аналоговий вхід самої плати KC868 розрахований на 0–5 В, тож туди потрібне виконання 0–5 В або дільник, а в модулі N4AIA04 канали під струм і під напругу РІЗНІ, і при замовленні треба знати, який сигнал куди піде. Третє — ціна: $29 за штуку при малих кількостях, тобто шість ліній це $174 — дорожче за сам контролер, і тут варто порахувати, чи не вигідніші роз'ємні клампи

5 виконань — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
4–20 мА / 0–10 В / 0–5 В / 1–5 В
Діапазон
0–5 / 0–10 / 0–50 / 0–100 / 0–150 А AC
Живлення
12 В DC / 24 В DC / 220 В AC
Ціна—
ДоступністьТільки Китай
Де взяти
  • Anhui Qidian (made-in-china) 29 USD ціна на JXK-14: $29 за 1–19 шт, $25 від 20 шт, $20 від 100 шт. Діапазон, вихід і живлення вказуються при замовленні

Роз'ємний датчик струму XH-SCT-T10, кламп із виходом 4-20 мА

sensor-current-split_core_420

Не брати: MOQ 100 штук: під одну збірку така позиція не купується взагалі, вона має сенс лише партією або спільним замовленням. Друге — похибка до 1 % проти 0.1 % у JXK-14: для обліку споживання й для нагляду за перевантаженням цього досить, а для точного вимірювання потужності ТЕНа вже ні. Третє — вікно 10 мм: кабель ТЕНа в подвійній ізоляції може в нього не пролізти, тож діаметр треба поміряти ДО замовлення, а не після

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
4–20 мА
Діапазон
5–80 А AC
Живлення
12 В DC / 24 В DC
Ціна—
ДоступністьТільки Китай
Де взяти
  • Jiangyin Spark (made-in-china) 1.9 USD ціна на XH-SCT-T10: $1.90–4.00 за виконанням, MOQ 100 шт, вікно 10 мм, 100 г

Лічильник PZEM-016, RS485 Modbus, 220 В до 100 А

sensor-power-pzem_016

Не брати: потужність і енергія лежать у двох регістрах як 32-бітні числа — їх читає лише прошивка з 32-бітним читанням Modbus (є в поточній), на старих доступні тільки напруга, частота й косинус. Підключення — RS485 плати (A6: A/B, A16: A1/B1). Не переплутати з PZEM-004T: чіп той самий, але вихід TTL замість RS485, і на шину він іде лише через перетворювач. Прилад живиться від вимірюваної лінії 220 В і в щиті стоїть за автоматом

КатегоріяДатчики
Характеристики
Підключення
RS485
Діапазон
80–260 В, 0–100 А, 0–23 кВт
Живлення
220 В AC
Ціна485 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 485 ₴ ціна на код 203909, з кільцевим ТТ; від 10 шт — 444.10 ₴; на дату перевірки 2 шт (Київ, Харків), очікується 2; куплено для стенда 28.09.2026 (РАДІОМАГ-Львів)
  • Creasol ціну не знято €18.18 з податком; на дату перевірки — немає в наявності. Ціну не винесено в поле price: каталог розуміє гривню, долар і юань, а євро в словнику валют немає
  • AliExpress ціну не знято Peacefair PZEM-016 з роз'ємним трансформатором струму; сторінка автоматично не читається, ціну звіряти на місці

Реле контролю фаз РНПП-311М, сухий контакт

sensor-voltage-phase_relay_3ph

Не брати: це захист і сигналізація, а не вимірювання: скільки саме вольт і ампер — з нього не прочитати, лише «норма» чи «не норма». Якщо потрібні числа, це інша позиція — sensor-current-3phase_pa23. Друге — контакти розраховані на котушку пускача, максимум 5 А: силу через них не комутують, реле керує пускачем, а пускач навантаженням. Третє — не плутати з однофазним реле напруги: захист від перекосу й від неправильного чергування фаз має сенс лише в трифазній мережі, а в однофазній ці функції просто нічого не роблять Четверте, з керівництва виробника: у колі ВИХІДНИХ контактів має стояти автоматичний вимикач або запобіжник не більше 6.3 А класу В, а в колі живлення L1/L2/L3 виробник рекомендує вставку на 1 А — тобто до реле треба докласти два захисні апарати, і в кошторисі це окремі позиції. Пʼяте — для мереж із великим рівнем гармонік керівництво радить НЕ цю модифікацію, а RNPP-311M-24 з автономним живленням 24 В: там, де поруч працює частотник, це саме той випадок, і різниця між виконаннями зводиться до двох символів у назві

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
380/220 В, 45–65 Гц
Живлення
220 В AC / 380 В AC
Контакт
1НВ + 1НЗ, до 5 А
Ціна1491.5 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 1806 ₴ ціна на РНПП-311М: 1НВ + 1НЗ, контакти до 5 А, 2 модулі; в наявності
  • Електро Контакт 1491.5 ₴ ціна на той самий РНПП-311М (Н), артикул NTRNP311M — дешевше
  • Новатек-Електро (виробник) ціну не знято сторінка виробника: уставки, затримки й діаграма підключення

Трифазний перетворювач струму PA-23, три виходи 4-20 мА

sensor-current-3phase_pa23

Не брати: вхід прямий, до 10 А на фазу: блок-ТЕН на 6 кВт при 400 В дає близько 8.7 А на фазу і в діапазон уміщається, а потужніший вузол уже потребує зовнішніх трансформаторів струму й виконання 0–5 А — це додає і ціни, і монтажу. Струм фази рахувати ДО замовлення, а не після. Друге — живлення AC 85–265 В: модуль не слабкострумовий, у щиті він стоїть за автоматом. Третє — це вимірювання СТРУМУ, а не потужності: при перекосі напруги однакові ампери означають різні вати, тож для обліку споживання цього замало — там потрібен sensor-power-3phase_bd3p або лічильник

3 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
4–20 мА / 0–20 мА / 0–5 В / 0–10 В
Діапазон
0–1 / 0–5 / 0–10 А AC на фазу, 3 канали
Живлення
220 В AC / 24 В DC
Ціна—
ДоступністьТільки Китай
Де взяти
  • Anhui Qidian (made-in-china) 65 USD ціна на PA-23: $65 за 1–19 шт, $55 від 20 шт, $49 від 100 шт. Діапазон, вихід і живлення вказуються при замовленні

Перетворювач активної потужності Acrel BD-3P, трифазний, вихід 4-20 мА

sensor-power-3phase_bd3p

Не брати: вхід струму 0–5 А означає, що прямо на лінію його не поставити: потрібні зовнішні трансформатори струму на кожну фазу, і це три окремі позиції понад ціну самого перетворювача. Разом виходить дорожче за PA-23, який міряє до 10 А напряму. Друге — схема «три фази, три проводи»: якщо блок-ТЕН зібраний зіркою з нулем, підключення треба звірити з виробником, бо для чотирипровідної мережі є інше виконання. Третє, і головне для діагностики: одне число не показує, ЯКИЙ саме тен згорів — падіння потужності на третину видно, а на якій фазі, ні. Для пошуку несправного елемента потрібен поканальний струм

3 виконання — вибір на сторінці
КатегоріяДатчики
Характеристики
Підключення
аналоговий
Сигнал
4–20 мА / 0–5 В
Діапазон
струм AC 0–5 А через ТС, напруга 100 / 220 / 380 В
Живлення
220 В AC / 24 В DC / 100–350 В DC
Ціна—
ДоступністьТільки Китай
Де взяти
  • Acrel (made-in-china) 95.2 USD ціна на BD-3P, MOQ 1 шт; клас 0.5, рейка TS35. Трансформатори струму в комплект НЕ входять

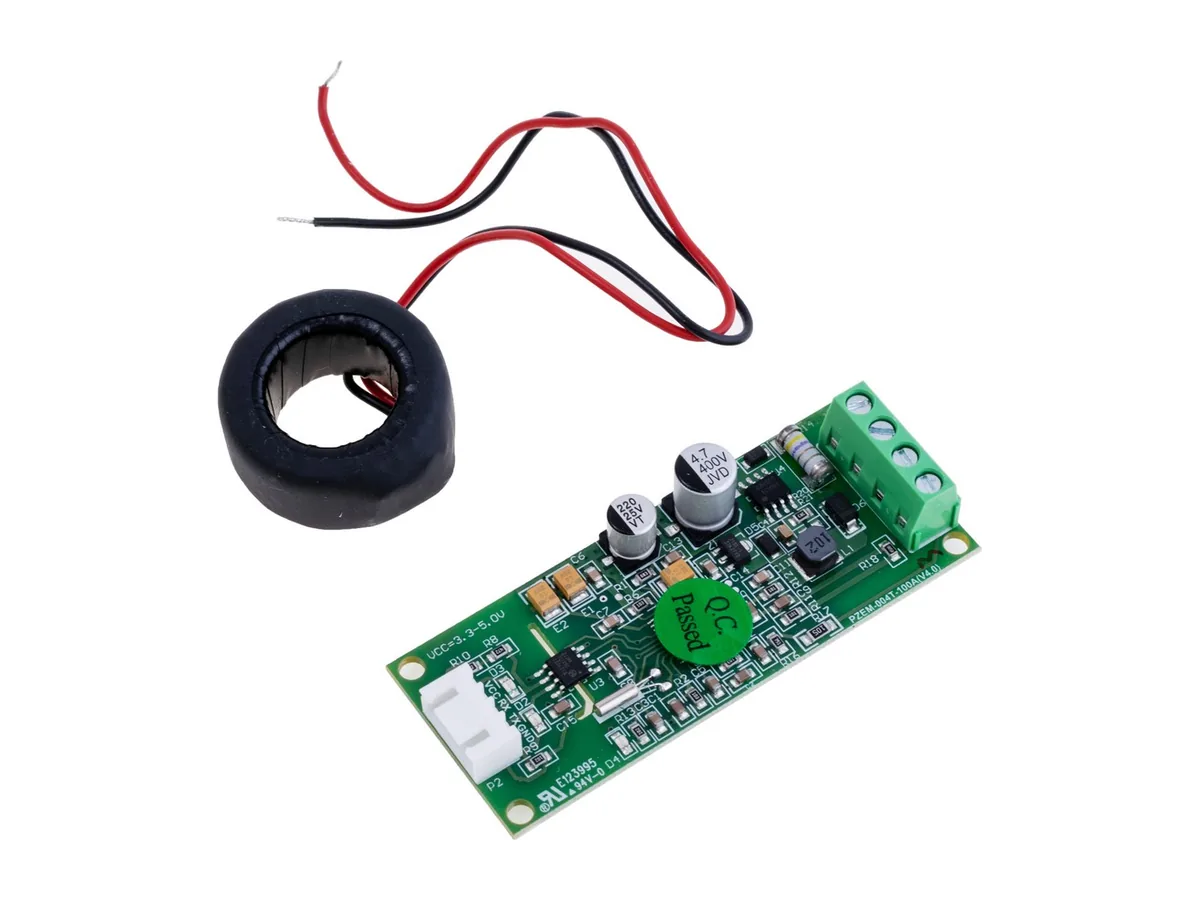

Модуль PZEM-004T V4.0 з кільцевим ТТ, TTL UART, 220 В до 100 А

sensor-power-pzem_004t_v4

Не брати: без перетворювача TTL↔RS485 з автонапрямом прошивка його не бачить: TTL-Modbus у ній немає (в описі Радіомагу написано «TTL RS485», але вихід — TTL). На спільній шині адресу змінити, щоб не збіглася з іншим приладом (у схемі стенда — 2). Трансформатор суцільний — провід протягують крізь кільце; плата відкрита, а на ній 220 В — лише в закритому боксі

КатегоріяДатчики
Характеристики
Підключення
UART
Діапазон
80–260 В, 0–100 А, до 23 кВт
Ціна372 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 372 ₴ ціна на код 220901; від 10 шт — 345 ₴; на дату перевірки 6 шт (Київ, Дніпро); куплено для стенда 28.09.2026 (РАДІОМАГ-Львів)

Рух і відкриття

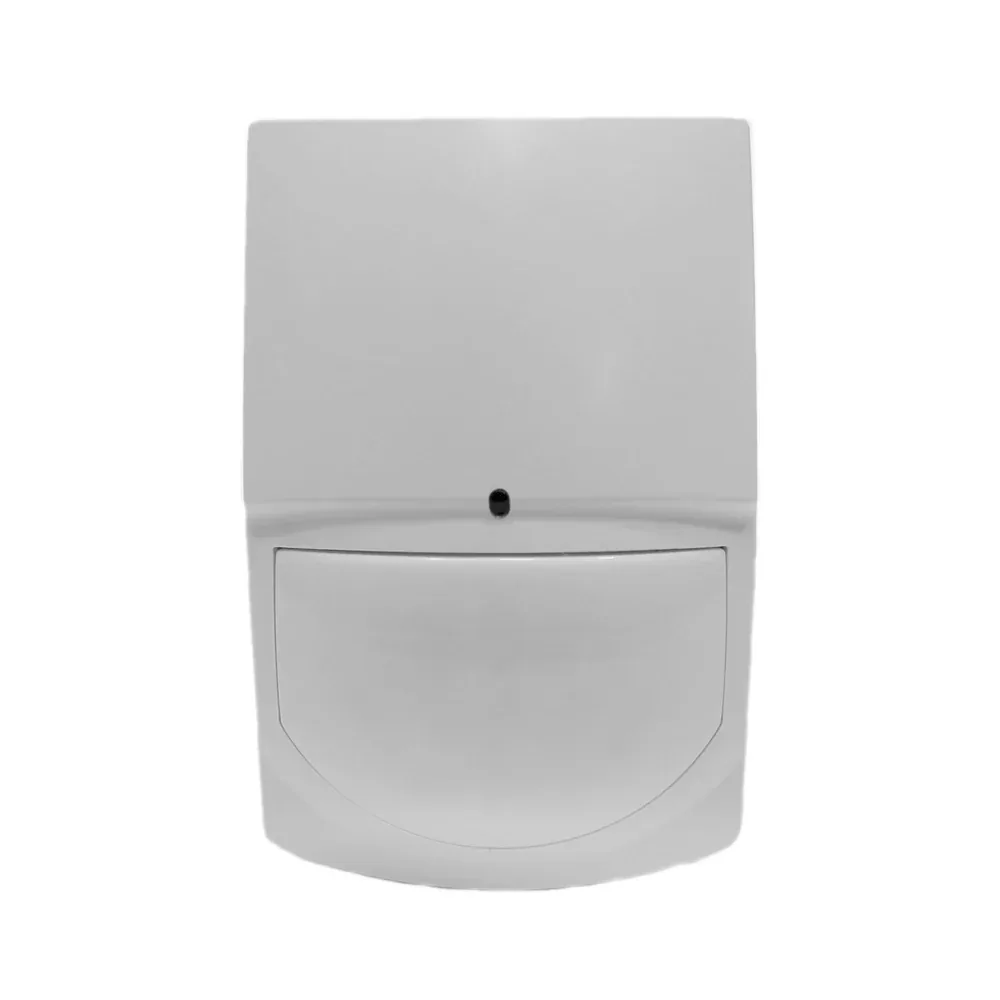

Сповіщувач руху дротовий Crow SWAN-QUAD

sensor-motion-crow_swan_quad

Не брати: популярні модулі HC-SR501 і AM312 сюди НЕ підходять: у них push-pull вихід 3,3 В, він не замикає вхід на землю. Тип «motion» у прошивці — поки лише позначка каналу (enum і таблиця псевдонімів, rb_environment_parts.cpp:716), окремої логіки за ним немає, тож сценарій пишеться на стан дискретного входу, як на кнопці

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
18 м
Живлення
12 В DC
Контакт
реле НЗ, тампер НЗ
Ціна520 ₴
ДоступністьЄ в Україні
Де взяти
  • VIATEC (viatec.ua) 520 ₴ ціна на в наявності; є варіант із пошкодженою упаковкою за 474 ₴

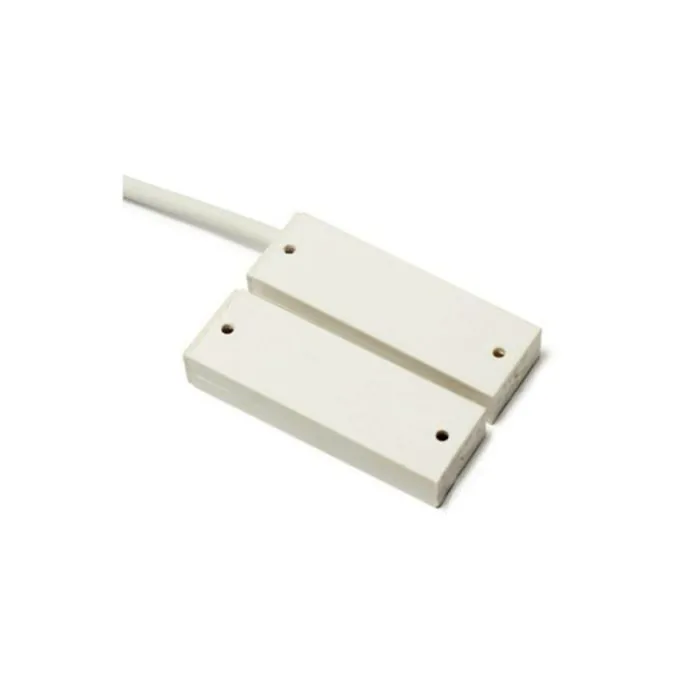

Магнітоконтактний сповіщувач СОМК 1-8, накладний

sensor-contact-somk_1_8

Не брати: тип периферії для нього в прошивці не заведений — це просто дискретний вхід, тож у «Периферії» його оформляють як стан, а не як окремий «датчик відкриття». Для металевих дверей брати виконання саме під метал: на сталі зазор спрацювання падає

КатегоріяДатчики
Характеристики
Підключення
сухий контакт
Діапазон
зазор спрацювання 15 мм
Контакт
геркон НЗ, 1–72 В, 0.1–100 мА
Ціна195 ₴
ДоступністьЄ в Україні
Де взяти

Вага

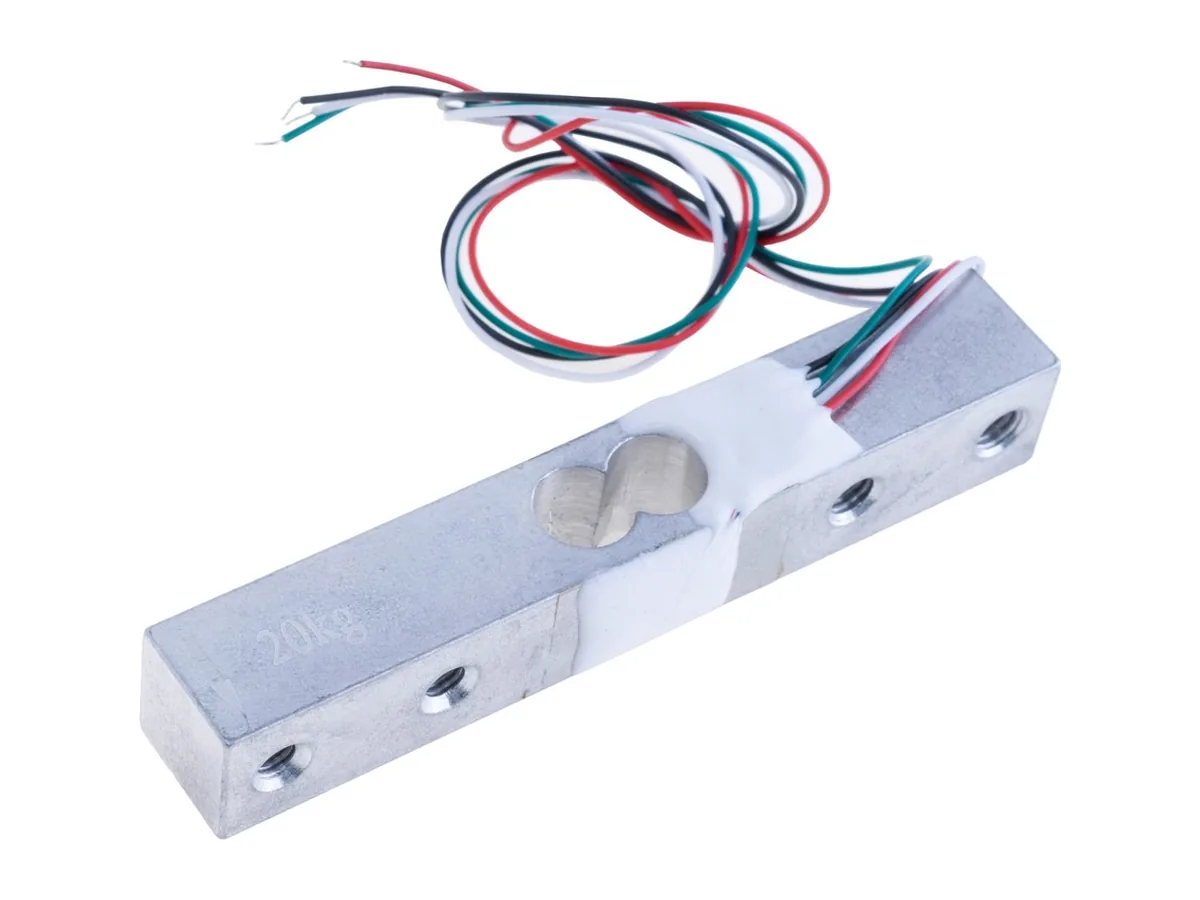

Тензодатчик-балка 20 кг, алюміній, 80×12.7×12.7 мм

sensor-weight-load_cell_20kg

Не брати: «до модуля HX711» у назві означає «без модуля»: сам датчик дає мілівольти й до контролера напряму не підключається. HX711 прошивка oCBot не підтримує — для oCBot балку беруть у парі з sensor-weight-nau7802 (одна вага = один модуль), кілограми й тара з'являються після калібрування

КатегоріяДатчики
Характеристики
Підключення
аналоговий
Діапазон
до 20 кг
Ціна90 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 90 ₴ ціна на код 209707; на дату перевірки 23 шт (Київ, Львів, Дніпро); куплено для стенда 28.09.2026 (РАДІОМАГ-Львів), 2 шт

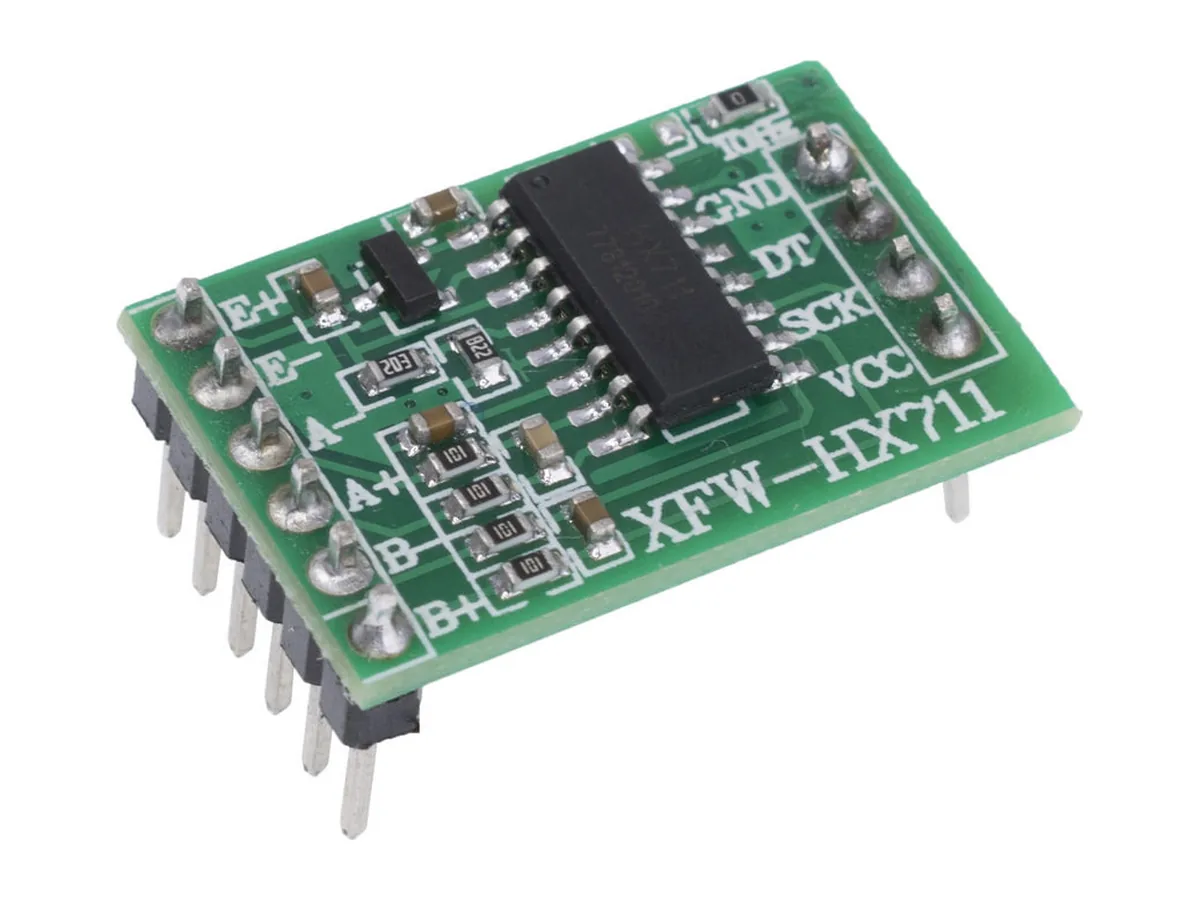

Модуль АЦП HX711, 24 біт, під тензодатчик

sensor-weight-hx711

Не брати: HX711 прошивка oCBot не підтримує — для неї замість нього sensor-weight-nau7802. І це не I2C: DT і SCK — власний послідовний протокол мікросхеми, на шину I2C модуль не вішають, а двох вільних виводів на платах oCBot немає — тому його в прошивці й відкинули

КатегоріяДатчики
Характеристики
Діапазон
24 біт, 10 / 80 вибірок/с
Живлення
2.6–5.5 В DC
Ціна35 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 35 ₴ ціна на код 151705; від 10 шт — 32.40 ₴, від 100 шт — 30.49 ₴; на дату перевірки 923 шт (склад, Київ, Львів, Дніпро). У чеку 28.09.2026 його не було; для oCBot не потрібен — там ваги через NAU7802

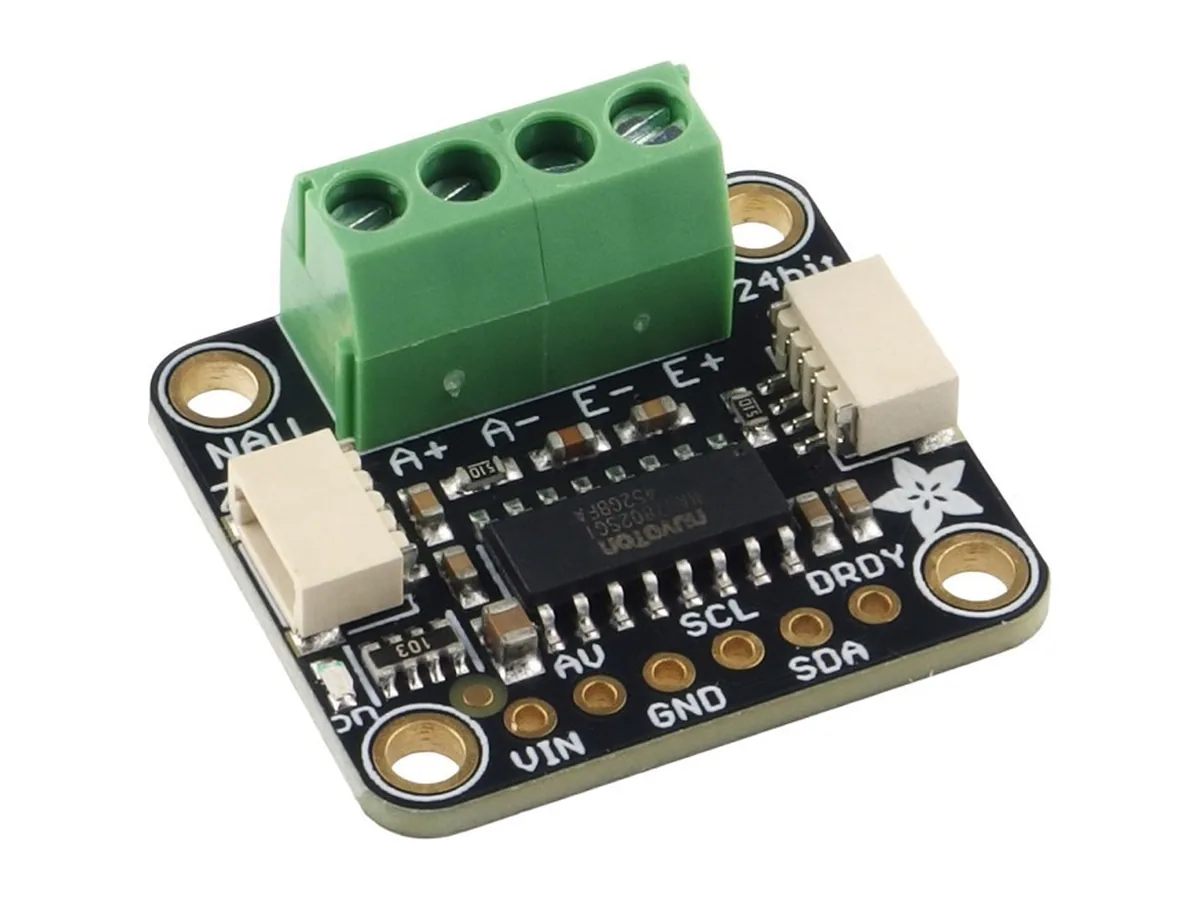

Модуль АЦП NAU7802, 24 біт, I2C, під тензодатчик

sensor-weight-nau7802

Не брати: адреса фіксована 0x2A, а мультиплексора I2C і другої шини прошивка не має — тож на один контролер одна вага; дві незалежні ємності (дві бочки) одним контролером сьогодні не зважити. Модуль віддає сирі відліки: кілограми й тара — через майстер калібрування периферії (у стовбурі прошивки, у реліз після 0.2.205). Голу мікросхему NAU7802SGI (Радіомаг, 149460) не брати — потрібна плата

КатегоріяДатчики
Характеристики
Підключення
I2C
Діапазон
24 біт, канал CH1
Живлення
3.3 В DC / 5 В DC
Ціна665 ₴
ДоступністьЄ в Україні
Де взяти
  • Всеплюс (Prom) 929 ₴ ціна на код 716449, «Модуль АЦП 24-bit ADC NAU7802 Qwiic», на фото плата Adafruit 4538; у наявності. Оригінал чи копія — зі сторінки не видно
  • DOVBUSH (Rozetka) 929 ₴ ціна на той самий код 716449; сторінка автоматично не відкрилась (403), ціну й наявність звіряти на місці
  • mikromod (Prom) 665 ₴ ціна на Adafruit NAU7802 STEMMA QT, під замовлення
  • Adafruit (виробник) 5.95 USD ціна на Adafruit 4538; на дату перевірки немає в наявності. Botland (Польща) — 7.90 € і в наявності: https://botland.store/pressure-sensors/21578-strain-beam-module-with-24-bit-adc-nau7802-stemma-qt-qwiic-adafruit-4538.html

Помпи

Насос із магнітною муфтою серії MP, нержавійка, до 120 °C

actuator-pump-mp_magnetic

Не брати: сухий хід. У специфікації кожної моделі прямо написано «насос не самовсмоктуючий, не можна запускати без рідини»: підшипник ковзання і вал охолоджуються та змащуються тим, що качають, і без рідини вузол вбивається за секунди. Магнітна муфта рятує від ІНШОГО: коли крильчатку заклинює, муфта прослизає замість того, щоб палити двигун, — це справжня перевага перед жорсткою передачею, але до сухого ходу вона стосунку не має, і тривале прослизання теж шкідливе (перегрів). Друге обмеження — живлення 220 В AC: з виходу контролера керується тільки увімкнення й вимкнення (реле, SSR, контактор). Плавної зміни обертів, якої чекає роль heat_exchanger-in_braga-pump у прошивці ББК, ця родина не дає

4 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Приєднання
1/2″ / 3/4″ / штуцер
Корпус
нержавійка
Температура середовища до
120 °C
Напір
1.5 / 2.7 / 3.1 / 4.6 м
Продуктивність
номінал 5 / 8 / 10 / 22 л/хв, макс. 11 / 16 / 27 / 45 л/хв (MP-10/15/20/40RM)
Ціна1800 ₴
ДоступністьЄ в Україні
Де взяти
  • 304.com.ua ціну уточнюй MP-15RM: 8/16 л/хв, напір до 2.7 м, вхід і вихід — зовнішня різьба 1/2″, споживання 10/25 Вт
  • 304.com.ua ціну уточнюй MP-40RM: 22/45 л/хв, напір до 4.6 м, 3/4″, 65/110 Вт. У тому ж магазині MP-10RM — 1800 ₴ і MP-20RM — 2750 ₴
  • Klampi (klampi.com.ua) 1800 ₴ ціна на перевірено 2026-10-09: MP-10RM — 1800 ₴; MP-15RM — 2200 ₴; MP-40RM — 4150 ₴

Мембранний насос 12 В, самовсмоктувальний

actuator-pump-diaphragm_12v

Не брати: вбудоване реле тиску: FLO-2202 автоматично зупиняється при закритому крані, а на ШІМ такий насос починає циклювати замість плавної подачі. Для ролі, де прошивка змінює швидкість, потрібне виконання без реле тиску. Друге — температура: мікронасос за сторінкою arduino.ua тримає до 80 °C, а в харчового Jethro продавець межу не вказує взагалі, тож гарячу брагу з теплообмінника ним не гнати, поки межу не підтвердить постачальник. Так само не вказаний матеріал мембрани й клапанів — для спирту й браги це не дрібниця, зʼясовувати до купівлі

2 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Приєднання
штуцер
Корпус
пластик
Температура середовища до
80 °C
Робочий тиск
2.4 бар (FLO-2202)
Продуктивність
1.5–2 л/хв (мікронасос) / 3.8 л/хв (Jethro FLO-2202)
Ціна—
ДоступністьЄ в Україні
Де взяти
  • MagNum-beer ціну уточнюй Jethro FLO-2202: 3.8 л/хв, 2.4 бар, самовсмоктування 1.76 м, 36 Вт, харчовий пластик; від 5 шт — 2037 ₴
  • arduino.ua ціну уточнюй мікронасос 1.5–2 л/хв, штуцер 6/8 мм, до 80 °C, струм 0.5–0.7 А — голий двигун без реле тиску, слухається ШІМ

Мембранний насос 24 В без реле тиску, 5–5.5 л/хв

actuator-pump-diaphragm_24v_bypass

Не брати: харчове застосування сторінка постачальника НЕ заявляє: корпус вказаний як PPS+ABS, матеріал мембрани й клапанів не названий узагалі. Для контакту з брагою й напоями це треба питати в постачальника ДО купівлі — саме тут ця позиція поки програє харчовому Jethro FLO-2202. Друге — не переплутати виконання: версія з реле тиску (Y) сама зупиняється при закритому виході, і на ШІМ вона почне циклювати замість плавної подачі, тобто зіпсує рівно те, заради чого насос і брали

2 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Приєднання
штуцер
Корпус
пластик
Температура середовища до
100 °C
Робочий тиск
до 130 psi
Продуктивність
5 л/хв (60 Вт) / 5.5 л/хв (80 Вт)
Ціна—
ДоступністьТільки Китай
Де взяти
  • DESUN (made-in-china) ціну уточнюй 0152YB-24-80. Ціна $12 за 10–499 шт, $8 від 500 шт. У виконаннях просити H (без реле тиску) або варіант з перепускним клапаном
  • AliExpress ціну не знято той самий насос у роздріб: 12/24 В, 60 Вт, 5 л/хв, «return valve type» — тобто без реле тиску. Сторінку прочитати автоматично не вдалося, специфікацію звірити на місці

Насос TOPSFLO TL-B03, 12/24 В, харчовий, 4.5–6.5 л/хв

actuator-pump-tl_b03_food

Не брати: не самовсмоктувальний і сухого ходу не тримає — сторінка серії каже прямо «Can't dry-running, not Self-priming», а micro-dc-pump.com формулює як «pumps must be in a continuous flooded suction environment». Отже насос ставиться НИЖЧЕ рівня рідини й заповнюється самопливом: та сама дисципліна, що в MP з магнітною муфтою, і протилежна мембранним, які тягнуть з-під себе. Друге — масштаб: 5 Вт і напір 2.5 м це циркуляційний насос, який жене рідину по контуру з малим опором, а не продавлює її крізь щільний теплообмінник; опір траси треба порахувати до купівлі. Третє — температура вказана суперечливо: topsflo.com дає −40…100 °C, а сторінка на made-in-china пише −40…105 °C робочих, але «standard use limited to 80 °C». Для гарячої браги межу підтвердити в постачальника

2 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC / 24 В DC
Корпус
пластик
Температура середовища до
100 °C
Напір
2.5 м
Продуктивність
6.5 л/хв (12 В) / 6 л/хв (24 В); за made-in-china 4.5–6.5 л/хв
Ціна—
ДоступністьТільки Китай
Де взяти
  • TOPSFLO (made-in-china) ціну уточнюй TL-B03: 4.5–6.5 л/хв, напір 1.5–2.5 м, 2.4–5.28 Вт. MOQ 2 шт, $9.50–14.00 залежно від виконання. Сертифікати CE, RoHS, REACH, WRAS, харчове
  • TOPSFLO (виробник) ціну не знято специфікація виробника: 6.5 л/хв на 12 В, 6 л/хв на 24 В, напір 2.5 м, рідина −40…100 °C, ресурс 20 000 год, безперервний режим
  • TOPSFLO (micro-dc-pump) ціну не знято сторінка харчової серії: у розділі Customization — «/PWM or /5V speed control», сертифікати FDA, NSF, WRAS. Тут і видно, що керування швидкістю є опцією замовлення

Насос Г2-ОПГ, відкрита крильчатка, нержавійка, 12.5 м³/год

actuator-pump-g2_opg

Не брати: напір лише 3 метри водяного стовпа. Це насос ПЕРЕКАЧУВАННЯ між ємностями поруч, а не подачі нагору: на другий поверх він нічого не підніме. Межа температури 50 °C — гарячий затор чи брагу з теплообмінника ним не женеш. І головне непорозуміння: «відкрита крильчатка» означає ТВЕРДІ ВКРАПЛЕННЯ, а не в’язкість. Паспортна межа — 20 сСт, тобто трохи густіше за воду; мед, згущене сусло чи барду відцентровий не потягне взагалі, там потрібен об’ємний насос — кулачковий або гвинтовий

КатегоріяВиконавчі механізми
Характеристики
Напруга
380 В AC
Потужність
1.1 кВт
Корпус
нержавійка
Температура середовища до
50 °C
Оберти
1000 об/хв
Напір
3 м
Продуктивність
12.5 м³/год (3.5 л/с)
Ціна25800 ₴
ДоступністьЄ в Україні
Де взяти
  • Деталіка 25800 ₴ ціна на 12.5 м³/год, напір 3 м, 1.1 кВт, 1000 об/хв, патрубки 80 мм, 41 кг, до 50 °C, гарантія 12 міс
  • МТСП (виробник) ціну не знято Г2-ОПЕ — старший типорозмір тієї ж родини, 25 м³/год; ціна за запитом

Насос гігієнічний Donjoy KLX-10, закрита крильчатка, AISI 304

actuator-pump-donjoy_klx10

Не брати: закрите колесо не пропускає тверді частинки — на заторі з м’якоттю чи на сирному зерні воно забивається, для такого потрібне відкрите. Друге: 3000 об/хв. Будь-який відцентровий на таких обертах піднімає піну, і продавці харчових насосів прямо не радять качати ними пиво; для мийного розчину це байдуже, для готового продукту — ні. Третє: на дату перевірки позиції не було в наявності, її возять під замовлення, тож термін з’ясовувати ДО того, як плануєте мийку

КатегоріяВиконавчі механізми
Характеристики
Напруга
380 В AC
Потужність
1.5 кВт
Корпус
нержавійка
Температура середовища до
140 °C
Оберти
3000 об/хв
Напір
22 м
Продуктивність
9 м³/год
Ціна24500 ₴
ДоступністьЄ в Україні
Де взяти
  • Деталіка 24500 ₴ ціна на на 2026-08-22 значилося «немає в наявності»: 9 м³/год, напір 22 м, 1.5 кВт, 3000 об/хв, −20…140 °C, 36 кг

Насос Wilo MHI 404, 1×230 В, нержавійка, EPDM, до 110 °C — подача CIP

actuator-pump-wilo_mhi404

Не брати: виконання з літерою V (MHI 404-1/V/…) — це FKM (вітон) замість EPDM: у гарячому лузі FKM набухає й дубіє, для CIP брати лише E. Друге — не самовсмоктувальний і сухого ходу не тримає: стояти має нижче рівня бака CIP, із залитим всмоктуванням; торцеве ущільнення без рідини вбивається за секунди. Третє — це не гігієнічний насос: багатоступеневий тракт і різьбові патрубки мають мертві зони, тож він годиться ганяти МИЙНИЙ РОЗЧИН, а не продукт — брагу чи напій через нього не качати. Четверте — ШІМ і частотник тут ні до чого: однофазний конденсаторний двигун лише вмикається й вимикається, подачу під кульку регулюють краном на нагнітанні, а не дроселем на вході (кавітація). Пʼяте — на різьбу 1¼″/1″ доведеться ставити перехід на кламп чи молочну муфту, у комплекті його немає

КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
0.75 кВт
Приєднання
Rp 1 1/4 / Rp 1
Корпус
нержавійка
Температура середовища до
110 °C
Оберти
2730 об/хв
Напір
45 м
Робочий тиск
10 бар макс., на вході до 6 бар
Продуктивність
3 м³/год — ~40 м, 4 — ~34 м, 5 — ~27 м (за кривою паспорта)
Ціна19507.74 ₴
ДоступністьЄ в Україні
Де взяти
  • Інстал Україна (in-ua.com) 19507.74 ₴ ціна на арт. Wilo 4024296, «є в наявності» на 2026-09-13; там же MHI 403-1/E/1-230 (0.55 кВт) і трифазний MHI 404-1/E/3-400 — 14 484 ₴
  • Wilo (виробник) ціну не знято сторінка виробника: −15…110 °C, ущільнення BQ1EGG, EPDM, 5.1 А, 12.2 кг, Rp 1¼ / Rp 1

Насос Shimge BWI 4-4/0.75, 1×220 В, нержавійка, до 120 °C — подача CIP (бюджет)

actuator-pump-shimge_bwi4_4

Не брати: матеріал торцевого ущільнення ніхто не публікує — ні продавці, ні сайт Shimge. Каталог родини BW/BWJ (cke.asia, 2018) пише «hard alloy and fluorine rubber mechanical seal», тобто FKM: у гарячому лузі 1–2 % FKM дубіє, тож перед оплатою питати продавця саме про еластомер ущільнення і брати лише з підтвердженим EPDM або міняти ущільнення на EPDM самому. Друге — переконатися, що це справді hot-water виконання (120 °C), а не стандартне на 68 °C: різниця лише в ущільненні, на око її не видно. Третє — не самовсмоктувальний і сухого ходу не тримає: стояти має нижче рівня бака CIP, із залитим всмоктуванням; торцеве ущільнення без рідини вбивається за секунди. Четверте — це не гігієнічний насос: багатоступеневий тракт і різьбові патрубки мають мертві зони, тож він годиться ганяти МИЙНИЙ РОЗЧИН, а не продукт — брагу чи напій через нього не качати. Пʼяте — ШІМ і частотник тут ні до чого: однофазний конденсаторний двигун лише вмикається й вимикається, подачу під кульку регулюють краном на нагнітанні, а не дроселем на вході (кавітація)

КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
0.75 кВт
Приєднання
1 1/4″ / 1″
Корпус
нержавійка
Температура середовища до
120 °C
Напір
38 м
Робочий тиск
10 бар макс.
Продуктивність
3 м³/год — ~35 м, 4 — ~31 м, 5 — ~26 м (за кривою продавця); до 100 л/хв
Ціна13420 ₴
ДоступністьЄ в Україні
Де взяти
  • Climaster (prom.ua) 13420 ₴ ціна на «в наявності» на 2026-09-13; 0.75 кВт, Hmax 38 (30) м, Qmax 100 (67) л/хв, до 120 °C, 24 міс. гарантії. Трифазний BWI 4-4/0.75 380 В у того ж продавця — 12 998 ₴
  • SantehPro (prom.ua) 14640 ₴ ціна на «в наявності»; ті самі числа; BWI 4-3/0.55 (Hmax 29 м) — 12 611 ₴

Насос НЦС 12-10 самовсмоктувальний, 1×220 В, нержавійка, до 90 °C — повернення CIP

actuator-pump-ncs_12_10

Не брати: матеріал ущільнення в жодному описі не названий: у молочних насосів це зазвичай торцеве графіт/кераміка з гумовими манжетами, і якою саме гумою — питати виробника до оплати, для лугу потрібен EPDM. Друге — суперечність у джерелі: у таблиці характеристик 90 °C, в описі «до 90–120 °C»; брати за паспортом 90. Третє — закрите колесо не любить твердого: після мийки заторного куба з дна летять лушпиння й накип, тож на всмоктуванні перед насосом потрібна сітка. Четверте — 1.1 кВт на 220 В із конденсаторним пуском — вмикати контактором чи реле на 16 А, а не сигнальним модулем. Пʼяте — молочні патрубки 35–38 мм не збігаються ні з клампом 1.5″, ні з різьбою: перехід замовляти одразу

КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
1.1 кВт
Приєднання
молочний патрубок
Корпус
нержавійка
Температура середовища до
90 °C
Оберти
3000 об/хв
Напір
10 м
Продуктивність
12 м³/год при 10 м
Ціна8910 ₴
ДоступністьЄ в Україні
Де взяти
  • Насос-2005 (prom.ua) 11900 ₴ ціна на «в наявності» на 2026-09-13: 12 м³/год, 10 м, 1.1 кВт, 220–240 В, самовсмоктування 5 м, до 90 °C, патрубки 38 мм, 25 кг, гарантія 12 міс
  • Гідромеханіка 8910 ₴ ціна на НЦС-12-10 36-3Ц3,5-10 — ТРИФАЗНЕ виконання 380 В, 1.5 кВт, 3000 об/хв, патрубки 35 мм, 530×240×530 мм; однофазне в тій же категорії — 12 960 ₴, сторінка автоматично не відкрилась, звіряти на місці

Насос безщітковий 12 В, 800 л/год, напір 5 м, 19 Вт — замкнутий контур охолодження

actuator-pump-dc40_brushless_12v

Не брати: виконання з реле тиску (мембранні «автоматичні» насоси) — на малій подачі реле зупиняє насос, і вода йде ривками замість плавного потоку; для цієї ролі потрібен насос без реле, тобто відцентровий, як цей. Друге — ШІМ по живленню безщіткового насоса з драйвером усередині на стенді ще не перевірено: на заповненнях біля нижньої межі 20 % драйвер може не стартувати або смикатись; перевіряти на стенді до того, як планувати автоматику, і за потреби ставити на вихід ключа конденсатор та дросель. Виконання з окремим жовтим дротом PWM (ZKSJ / BLDC PUMP DC40E, DC50E) чекає 50–800 Гц з амплітудою 5 В — а контролер дає 4 кГц на 3.3 В або 1 кГц з PCA9685, тож той дріт без правки прошивки або RC-фільтра в 0–5 В не заведеш. Третє — 60 °C: насос стоїть на ПОДАЧІ холодної води, не на гарячій зворотці; бак понад 40 °C і так уже не охолоджує. Четверте — не самовсмоктувальний і сухого ходу не тримає: ставити нижче рівня бака, сітка на всмоктуванні — до нього, бо в бак летять комахи й іржа з бочки. Пʼяте — 800 л/год це нульовий напір: на 6 кВт нагріву з баком 35 °C розрахунок просить 500+ л/год при тих самих 3–4 м, і цей клас уже не тягне — потрібен DC50 на 1000–1500 л/год

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Приєднання
1/2″
Корпус
пластик
Температура середовища до
60 °C
Напір
5 м
Продуктивність
800 л/год (13 л/хв) на нульовому напорі
Ціна503 ₴
ДоступністьЄ в Україні
Де взяти
  • FreeBuy (prom.ua) 503 ₴ ціна на «готово до відправки» на 2026-09-13: Д40, 12 В, 19–22 Вт, 800 л/год, 5 м, до 60 °C, IP68, штуцер 20 мм, кабель 45 см
  • Оптовичок (prom.ua) 576 ₴ ціна на «готово до відправки», 60+ продано: 12 В, 19 Вт, 1 А, 800 л/год, різьба 1/2″, до 60 °C, 8×3.5 см; продавець пише напір 3 м — брати за нижню оцінку

Клапани

Електромагнітний клапан 12 В, NC, 1/2"

actuator-valve-solenoid_12v_nc

Не брати: пластиковий корпус на гарячій воді; 12 В комутувати через MOSFET, 220 В — тільки через SSR

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Схема
2/2
Без напруги
закритий (NC)
Приєднання
1/2″
Корпус
латунь
Робочий тиск
0.02–0.8 МПа
Ціна—
ДоступністьЄ в Україні
Де взяти

Електромагнітний клапан 12 В, NO, G1/4, нержавійка

actuator-valve-solenoid_ss_no_quarter

Не брати: для аварійного перекриття NO не годиться: знеструмлений або завислий контролер означатиме відкритий потік — там потрібен нормально закритий клапан. Котушку 12 В комутувати через MOSFET або драйвер, а не з піна напряму. І памʼятати про зворотний бік логіки: у робочому режимі NO-клапан тримається закритим під напругою, тобто котушка гріється постійно — там, де потік перекрито більшість часу, вигідніший NC

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Схема
2/2
Без напруги
відкритий (NO)
Приєднання
G1/4
Корпус
нержавійка
Робочий тиск
0–0.7 МПа
Ціна—
ДоступністьЄ в Україні
Де взяти
  • VINOKUR ціну уточнюй SBD, нержавіюча сталь 304, G1/4 внутрішня

Клапан 3/2 ACL E306B універсальний, G1/4, 24 В DC, FPM

actuator-valve-solenoid_3_2_acl_e306b_u

Не брати: універсальне виконання прямодіючого 3/2 тримає лише 4–5 бар перепаду: вище плунжер відкриває сам, без котушки (каталог ODE, «may open even when the coil is not energized») — на водопроводі з тиском понад 4 бар перед клапаном потрібен редуктор; NBR-ущільнення (код B) — лише до +90 °C і в загальних примітках ACL вода до +70 °C, на лінію після холодильника воно не годиться, брати V (FPM) або E (EPDM); отвір 2,5 мм — це лише налив, на лінію охолодження такий потік замалий; прямодіючий клапан з підвищенням тиску відкривається легше, тому «трохи більше 5 бар» — це вже витік у парогенератор. Варіант B — два окремі клапани 1/2″ NC (у парогенератор) + NO (у злив) на одному контакті реле: повнопрохідні й дешевші, але дві котушки, дві точки відмови, і NO-котушка гріється весь час, поки триває налив. не плутати з пневморозподільниками 3V110-06 / 3V210-08 / 3V310-10 / 3V410-15 (AirTAC і клони) — зовні це той самий «3/2 на 12 В з різьбою G1/8–G1/2», але за паспортом AirTAC 3V (стор. 42) робоче середовище — повітря з фільтром 40 мкм, спрацьовування через внутрішній пілот від 0,15 МПа (на самопливі не відкриється), корпус алюмінієвий сплав, −20…+70 °C — на гарячій воді після холодильника йому нема чого робити

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC / 24 В DC / 220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/4 / G1/8
Корпус
латунь
Температура середовища до
140 °C
Робочий тиск
0–4 бар DC, 0–5 бар AC
Продуктивність
Kv 0.16 м³/год ≈ 3.8 л/хв при 2 бар; отвір 2.5 мм
Ціна2274 ₴
ДоступністьЄ в Україні
Де взяти
  • Італгаз 2274 ₴ ціна на ціна виконання з FPM; з NBR 2206 ₴; котушку 12 В DC (код 200), 24 В DC (201) або 230 В AC (20E) обирають при замовленні

Клапан 3/2 ACL E320 універсальний, G1/4, отвір 7,5 мм, 24 В DC

actuator-valve-solenoid_3_2_acl_e320_u

Не брати: універсальне виконання прямодіючого 3/2 тримає лише 4–5 бар перепаду: вище плунжер відкриває сам, без котушки (каталог ODE, «may open even when the coil is not energized») — на водопроводі з тиском понад 4 бар перед клапаном потрібен редуктор; корпус — анодований алюміній, на гарячій воді з домішками це гірше за латунь чи нержавійку, під тривалу гарячу лінію просити E323; котушка 27 Вт — це 1,1 А з шини 24 В, блок живлення щита рахувати з цим запасом. Варіант B — два окремі клапани 1/2″ NC (у парогенератор) + NO (у злив) на одному контакті реле: повнопрохідні й дешевші, але дві котушки, дві точки відмови, і NO-котушка гріється весь час, поки триває налив

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC / 24 В DC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/4
Корпус
алюміній
Температура середовища до
130 °C
Робочий тиск
0–5 бар
Продуктивність
Kv 0.64 м³/год ≈ 15 л/хв при 2 бар; отвір 7.5 мм
Ціна5305 ₴
ДоступністьЄ в Україні
Де взяти
  • Італгаз 5305 ₴ ціна на алюмінієві E320–E322 — 5305–5517 ₴ залежно від котушки; нержавіючі E323–E325 — ціна за запитом

Клапан 3/2 ODE 31A2AV25-U універсальний, G1/4, 24 В DC, FKM

actuator-valve-solenoid_3_2_ode_31a2_u

Не брати: універсальне виконання прямодіючого 3/2 тримає лише 4–5 бар перепаду: вище плунжер відкриває сам, без котушки (каталог ODE, «may open even when the coil is not energized») — на водопроводі з тиском понад 4 бар перед клапаном потрібен редуктор — або брати 31A2FV20-U на 7 бар і миритись із меншим потоком; на сторінці Armakip виставлено NC-виконання 31A3AV… (G1/8), універсальне -U і G1/4 — під замовлення, ціну звірити перед оплатою. Варіант B — два окремі клапани 1/2″ NC (у парогенератор) + NO (у злив) на одному контакті реле: повнопрохідні й дешевші, але дві котушки, дві точки відмови, і NO-котушка гріється весь час, поки триває налив

КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/4
Корпус
латунь
Температура середовища до
140 °C
Робочий тиск
0–4 бар
Продуктивність
Kv 3.2 л/хв ≈ 4.5 л/хв при 2 бар; отвір 2.5 мм
Ціна2557 ₴
ДоступністьЄ в Україні
Де взяти
  • Армакіп 2557 ₴ ціна на ціна за 3/2 ODE серії 31A на сторінці (NC, G1/8–G1/4); виконання -U уточнювати при замовленні

Кран триходовий L-порт із самозворотним приводом Tervix ZERG, 1/2″ / 3/4″, 230 В

actuator-valve-ball_3way_tervix_zerg

Не брати: лише 230 В — на виходи KC868-A16 не сідає (kc868-a16-outputs.md:73), тільки сухий контакт A6 з RC-снабером (kc868-a6-outputs.md:40), блок реле E16 або SSR G3MB-202P (2 Вт — у межі 2 А); 8 секунд на перемикання — не мілісекунди соленоїда, за цей час канал у парогенератор ще привідкритий, для наливу з 5-хвилинним лімітом це дрібниця, для дозування — ні; «н/в» у назві стосується зонної логіки опалення, не плутати з NO; при першій подачі напруги кран лишається у поточному положенні — перевірити ручкою перед пуском. Варіант B — два окремі клапани 1/2″ NC (у парогенератор) + NO (у злив) на одному контакті реле: повнопрохідні й дешевші, але дві котушки, дві точки відмови, і NO-котушка гріється весь час, поки триває налив

2 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
Rp 1/2 / Rp 3/4
Корпус
латунь
Температура середовища до
95 °C
Робочий тиск
PN16; робочий 10 бар, перепад до 4 бар
Продуктивність
Kvs 12 м³/год (1/2″) / 17 м³/год (3/4″)
Ціна4100 ₴
ДоступністьЄ в Україні
Де взяти
  • Tervix 5116 ₴ ціна на 1/2″ (206112) у виробника; 3/4″ (206122) — 5335 ₴
  • SmarTerm (Prom) 4100 ₴ ціна на 1/2″, зі знижкою від 5125 ₴, готово до відправки
  • ОЛДІТЕРМ (Prom) 5096 ₴ ціна на 1/2″; 3/4″ у того ж продавця 5304 ₴

Кран триходовий L-порт міні з електроприводом CWX-15, 1/2″, 12 В DC, керування CR04

actuator-valve-ball_3way_cwx15_12v

Не брати: CR02 — не «два дроти = увімкнув/вимкнув»: у ньому теж два входи OPEN/CLOSE, і в українських лотах його ж підписують «трипровідна схема» (Co-Di) — з одного виходу прошивки такий кран стане в одне положення і там лишиться; без явного «CR04» у назві лоту питати продавця, який саме код, до оплати. Виробник не публікує Kv — для наливу з 5-хвилинним лімітом це неважливо, для дозування кран узагалі не годиться (хід 5 с). Кулю без ручного дублера після монтажу не повернути рукою — положення перевіряти подачею живлення. Межа 100 °C — це температура середовища за сторінкою виробника, запасу на пару немає: лінія має бути водяною. не плутати з пневморозподільниками 3V110-06 / 3V210-08 / 3V310-10 / 3V410-15 (AirTAC і клони) — зовні це той самий «3/2 на 12 В з різьбою G1/8–G1/2», але за паспортом AirTAC 3V (стор. 42) робоче середовище — повітря з фільтром 40 мкм, спрацьовування через внутрішній пілот від 0,15 МПа (на самопливі не відкриється), корпус алюмінієвий сплав, −20…+70 °C — на гарячій воді після холодильника йому нема чого робити. Дорожча альтернатива тієї самої логіки на 230 В — Tervix ZERG; прямодіючий 3/2 на G1/4 з котушкою 12 В — ACL E306B-U

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/2
Корпус
латунь
Температура середовища до
100 °C
Робочий тиск
1.0 МПа
Ціна2587 ₴
ДоступністьТільки Китай
Де взяти
  • Kom Pneumatic (AliExpress) ціну не знято лот «DN15 Three Port 1/2″ Brass CWX-15Q/N 3 Way … 5V 12V DC 24V AC 220V CR02 CR05»; сторінка автоматично не відкрилась (reCAPTCHA) — ціну звіряти на місці, CR04 у назві немає, запитувати у продавця
  • Co-Di (Prom) 2587 ₴ ціна на ціна за 1″ з CR02 (акційна, зі списку 6310 ₴); в описі «CR02» і «трипровідна схема» водночас — 1/2″ з CR04 у цього продавця запитувати окремо

Клапан 3/2 HPControl 3V, 3×G1/4, латунь, Viton, 24 В DC

actuator-valve-solenoid_3_2_hpc_3v

Не брати: Це не дивертор, як ACL E306: без напруги вхід перекритий, а лінія до парогенератора дренується. Для «холодильник → парогенератор або злив» воду подавати на порт 1 — але тиск для такого входу виробник не заявляє, на водопроводі перевірити витік. Ціна в євро (28.25 €, Гданськ, доставка в Україну) у price не записана; «Є в Україні» — умовно. «3V» у HPControl — не пневморозподільник AirTAC 3V110 з тією ж назвою. Паспорта PDF немає (сайт віддає помилку) — цифри зі сторінки магазину.

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC / 24 В DC / 24 В AC / 220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/4
Корпус
латунь
Температура середовища до
90 °C
Робочий тиск
0–10 бар
Продуктивність
отвір 2 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • HPControl (Польща, hpcontrol.com.ua) ціну не знято ЦІНА В ЄВРО: 28.25 € з ПДВ, котушка на вибір 230 В AC / 24 В AC / 24 В DC / 12 В DC; в наявності, відправлення 24 год; доставка з Гданська

Клапан 3/2 HPControl RM23-02, 3×G1/4, нержавійка SS316, 24 В DC

actuator-valve-solenoid_3_2_hpc_rm23

Не брати: NBR, не Viton — на гарячу воду після холодильника чи конденсат брати 3V (Viton) або EPDM. 7 бар — на водопроводі без редуктора це межа. Сторінка магазину в таблиці пише «2/2», у назві — 3/2: третій порт є, топологію звірити на екземплярі (за таблицею 3V того ж продавця). Ціна в євро (57.25 € з котушкою) у price не записана; імпорт із Польщі.

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC / 24 В DC / 220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/4
Корпус
нержавійка
Температура середовища до
90 °C
Робочий тиск
0–7 бар
Продуктивність
отвір 2 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • HPControl (Польща, hpcontrol.com.ua) ціну не знято ЦІНА В ЄВРО: 46.54 € корпус + котушка SB243 (230 В AC / 24 В DC / 12 В DC) — разом 57.25 € з ПДВ; в наявності, відправлення 24 год; доставка з Гданська

Клапан 3/2 OLAB серії 9000, G1/8, латунь, 24 В DC — кавомашинний

actuator-valve-solenoid_3_2_olab_9000

Не брати: Не дивертор: без напруги вода з холодильника через нього не піде нікуди — лише на гілку наливу. Третій порт — штуцер під шланг ø7 мм, не різьба (G1/8 — арт. 9300, партія від 500 шт.). Отвір 1.2 мм — найменший у каталозі, для потоку далі не годиться. Ущільнення листинг не називає (NBR / EPDM / Viton у серії) — для гарячої води питати продавця або брати варіант з VITON у назві (230 В версія за 737 ₴ — лише під сухий контакт A6 з RC-снабером).

КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/8 / штуцер
Корпус
латунь
Температура середовища до
160 °C
Робочий тиск
до 30 бар (за сайтом OLAB для серії з отвором 1.2 мм)
Продуктивність
отвір 1.2 мм
Ціна737 ₴
ДоступністьЄ в Україні
Де взяти
  • Coffee Proffee 936 ₴ ціна на код 6V0643: OLAB 3-ходовий 1/8F 24 В DC, DN 1.2, 10 Вт; є на складі, Нова Пошта
  • Coffee Proffee 737 ₴ ціна на код 6V46150: 3-ходовий 1/8G 220/240 В 50 Гц, DN 1.4, VITON — бренд у назві не вказано; лише під сухий контакт A6 з RC-снабером

Пневморозподільник 5/2 4V210-08, G1/4, 24 В DC — для пневмоприводів

actuator-valve-solenoid_5_2_4v210

Не брати: Не на воду: алюмінієвий золотник, NBR, пілот від тиску повітря — для двох водяних виходів беруть два клапани. Без 1.5 бар на P котушка клацає, а золотник стоїть; температура від +5 °C. Моностабільний — зникло живлення, привід пішов у B; щоб кран лишався де стояв — бістабільний 4V220, два виходи. Клони під однією назвою: для крана в шафі ок, для тисяч спрацювань на день — фірмовий AirTAC. Ціна HPControl у євро (~24 €) у price не записана.

КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC / 12 В DC / 24 В AC / 220 В AC
Схема
5/2
Без напруги
закритий (NC)
Приєднання
G1/4 / G1/8
Корпус
алюміній
Робочий тиск
1.5–8 бар (макс. 12)
Продуктивність
1700 л/хв (prom) / 800 л/хв при 3 бар (HPControl); Cv-еквівалент 16 мм²
Ціна494 ₴
ДоступністьЄ в Україні
Де взяти
  • CNCPROM (Prom) 494 ₴ ціна на 4V210-08/DC24V: 5/2, Rc 1/4, 0.15–0.78 МПа, 3 Вт, IP65, 1700 л/хв; готово до відправки
  • HPControl (Польща, hpcontrol.com.ua) ціну не знято ЦІНА В ЄВРО: корпус 4V210 8.94 € + котушка 8 мм 3.05 € (230/110/24 В AC, 24/12 В DC) + база 11.99 € — за конфігуратором; в наявності, відправлення 24 год; є версія з фітингами під шланг 6 або 8 мм

Електромагнітний клапан 12 В, NC, G1/4, нержавійка

actuator-valve-solenoid_ss_nc_quarter

Не брати: Котушку 12 В комутувати через MOSFET або драйвер, не з піна напряму. Мінімального тиску продавець не вказує — на самопливі може не відкритися.

КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Схема
2/2
Без напруги
закритий (NC)
Приєднання
G1/4
Корпус
нержавійка
Температура середовища до
120 °C
Ціна700 ₴
ДоступністьЄ в Україні
Де взяти

Електромагнітний клапан 220 В, NC або NO, G1/4, нержавійка

actuator-valve-solenoid_ss_220_quarter

Не брати: Котушку 220 В — лише через реле контролера, ніколи з виходу напряму. NC і NO — не заміна одне одному: NO закриває потік лише під напругою.

3 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Схема
2/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
G1/4
Корпус
нержавійка
Температура середовища до
120 °C
Ціна250 ₴
ДоступністьЄ в Україні
Де взяти

Пневмоклапан 3/2 прямої дії VT307, 110 В AC, Rc 1/8 / Rc 1/4

actuator-valve-pneumo_3_2_smc_vt307_110vac

Не брати: Лише повітря, −10…+50 °C, алюмінієве литво (каталог SMC): на пару й воду парогенератора не ставити — там латунні ACL E306B чи ODE 31A2 до 140 °C. 1/2″ у серії немає. Без F після порту різьба Rc: G-фітинг ущільнюється лише по першій нитці. «-02-F» через тире — кронштейн, не G. На AliExpress переважно копії LAIZE, GATELN, VIDONIA з текстом каталогу SMC; справжнє «02F» — рідкість (зріз 29.10.2026).

4 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
110 В AC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
Rc 1/8 / Rc 1/4
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–0.7 МПа; K — 0–1 МПа; V, W — від −101.2 кПа до 0.1 МПа
Продуктивність
Cv 0.18 P → A ≈ Kv 0.16 м³/год; 1/8″ і 1/4″ однакові
Ціна358.39 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки; оригінал SMC чи копію — на вибір
  • AliExpress · Passion Vienna (VIDONIA) 358.39 ₴ ціна на копія під маркою VIDONIA; є всі коди переліку, з YK і W (YK — 768.90, W — 727.79 грн); варіантів із F немає; доставка 227.06 грн; 255 продажів
  • AliExpress · GATELN Pneumatic Official Store 669.15 ₴ ціна на копія під маркою GATELN, опис із каталогу SMC; різьба не названа; доставка безкоштовна, 11–21 листопада; 99.2 %

Пневмоклапан 3/2 прямої дії VT307, 12 В DC · 8 виконань

actuator-valve-pneumo_3_2_smc_vt307_12vdc

Не брати: Лише повітря, −10…+50 °C, алюмінієве литво (каталог SMC): на пару й воду парогенератора не ставити — там латунні ACL E306B чи ODE 31A2 до 140 °C. 1/2″ у серії немає. Без F після порту різьба Rc: G-фітинг ущільнюється лише по першій нитці. «-02-F» через тире — кронштейн, не G. На AliExpress переважно копії LAIZE, GATELN, VIDONIA з текстом каталогу SMC; справжнє «02F» — рідкість (зріз 29.10.2026).

8 виконань — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
12 В DC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
Rc 1/8 / G1/4 / Rc 1/4
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–0.7 МПа; K — 0–1 МПа; V, W — від −101.2 кПа до 0.1 МПа
Продуктивність
Cv 0.18 P → A ≈ Kv 0.16 м³/год; 1/8″ і 1/4″ однакові
Ціна358.39 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки; оригінал SMC чи копію — на вибір
  • AliExpress · LAIZE Pneumatic Official Store 372.57 ₴ ціна на копія під маркою LAIZE, характеристики переписані з каталогу SMC; на картинці порти «06: G1/8, 08: G1/4» — різьбу звірити в продавця; доставка 236.41 грн; 340 продажів, 98.1 %
  • AliExpress · Passion Vienna (VIDONIA) 358.39 ₴ ціна на копія під маркою VIDONIA; є всі коди переліку, з YK і W (YK — 768.90, W — 727.79 грн); варіантів із F немає; доставка 227.06 грн; 255 продажів
  • AliExpress · GATELN Pneumatic Official Store 669.15 ₴ ціна на копія під маркою GATELN, опис із каталогу SMC; різьба не названа; доставка безкоштовна, 11–21 листопада; 99.2 %

Пневмоклапан 3/2 прямої дії VT307, 220 В AC, Rc 1/8 / Rc 1/4

actuator-valve-pneumo_3_2_smc_vt307_220vac

Не брати: Лише повітря, −10…+50 °C, алюмінієве литво (каталог SMC): на пару й воду парогенератора не ставити — там латунні ACL E306B чи ODE 31A2 до 140 °C. 1/2″ у серії немає. Без F після порту різьба Rc: G-фітинг ущільнюється лише по першій нитці. «-02-F» через тире — кронштейн, не G. На AliExpress переважно копії LAIZE, GATELN, VIDONIA з текстом каталогу SMC; справжнє «02F» — рідкість (зріз 29.10.2026).

4 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
Rc 1/8 / Rc 1/4
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–0.7 МПа; K — 0–1 МПа; V, W — від −101.2 кПа до 0.1 МПа
Продуктивність
Cv 0.18 P → A ≈ Kv 0.16 м³/год; 1/8″ і 1/4″ однакові
Ціна358.39 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки; оригінал SMC чи копію — на вибір
  • AliExpress · LAIZE Pneumatic Official Store 372.57 ₴ ціна на копія під маркою LAIZE, характеристики переписані з каталогу SMC; на картинці порти «06: G1/8, 08: G1/4» — різьбу звірити в продавця; доставка 236.41 грн; 340 продажів, 98.1 %
  • AliExpress · Passion Vienna (VIDONIA) 358.39 ₴ ціна на копія під маркою VIDONIA; є всі коди переліку, з YK і W (YK — 768.90, W — 727.79 грн); варіантів із F немає; доставка 227.06 грн; 255 продажів
  • AliExpress · GATELN Pneumatic Official Store 669.15 ₴ ціна на копія під маркою GATELN, опис із каталогу SMC; різьба не названа; доставка безкоштовна, 11–21 листопада; 99.2 %

Пневмоклапан 3/2 прямої дії VT307, 1/8″ / 1/4″, 24 В DC — повітря й вакуум

actuator-valve-pneumo_3_2_smc_vt307_24vdc

Не брати: Лише повітря, −10…+50 °C, алюмінієве литво (каталог SMC): на пару й воду парогенератора не ставити — там латунні ACL E306B чи ODE 31A2 до 140 °C. 1/2″ у серії немає. Без F після порту різьба Rc: G-фітинг ущільнюється лише по першій нитці. «-02-F» через тире — кронштейн, не G. На AliExpress переважно копії LAIZE, GATELN, VIDONIA з текстом каталогу SMC; справжнє «02F» — рідкість (зріз 29.10.2026).

8 виконань — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
G1/4 / Rc 1/4 / Rc 1/8
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–0.7 МПа; K — 0–1 МПа; V, W — від −101.2 кПа до 0.1 МПа
Продуктивність
Cv 0.18 P → A ≈ Kv 0.16 м³/год; 1/8″ і 1/4″ однакові
Ціна358.39 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки; оригінал SMC чи копію — на вибір
  • AliExpress · LAIZE Pneumatic Official Store 372.57 ₴ ціна на копія під маркою LAIZE, характеристики переписані з каталогу SMC; на картинці порти «06: G1/8, 08: G1/4» — різьбу звірити в продавця; доставка 236.41 грн; 340 продажів, 98.1 %
  • AliExpress · Passion Vienna (VIDONIA) 358.39 ₴ ціна на копія під маркою VIDONIA; є всі коди переліку, з YK і W (YK — 768.90, W — 727.79 грн); варіантів із F немає; доставка 227.06 грн; 255 продажів
  • AliExpress · GATELN Pneumatic Official Store 669.15 ₴ ціна на копія під маркою GATELN, опис із каталогу SMC; різьба не названа; доставка безкоштовна, 11–21 листопада; 99.2 %
  • AliExpress · Novara11 Store 2099.9 ₴ ціна на на фото фірмові пакети SMC — оригінальність не перевірена; ціна — VT307-5DZ1-02F-Q (G + CE); «VT307-5G1-02-F» за 1625.79 — це Rc із кронштейном; доставка 798.80 грн; відгуків немає

Кран триходовий T-порт з електроприводом, нержавійка 304, 1/2″, 24 В DC

actuator-valve-ball_3way_ss304_dn15_24v

Не брати: Середовище 2–95 °C — на пару не годиться. 10–15 с на перемикання — не для точного дозування відбору. У продавця 3 продажі; ущільнення кулі не назване — для спирту питати PTFE. Трипровідні крани (3-wire 2-control) з одного виходу не працюють — потрібне перекидне реле.

КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC / 12 В DC / 220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
G1/2
Корпус
нержавійка
Температура середовища до
95 °C
Робочий тиск
PN 1.6 МПа; перепад до 1 МПа
Ціна2462.99 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки
  • AliExpress · Hong Ti Store 2462.99 ₴ ціна на DN15, T-порт, 24 В DC або CR04; 220 В — 2335.19; доставка безкоштовна, 6 грудня — 4 січня; 96.1 %

Пневморозподільник 3/2 3V 24 В DC 1/8″ / 1/4″ / 3/8″ / 1/2″

actuator-valve-pneumo_3_2_3v_24vdc

Не брати: Пілотний: без 0.15 МПа на вході золотник стоїть — на самопливі, вакуумі й воді не працює (паспорт AirTAC 3V: повітря з фільтром 40 мкм, −20…+70 °C, алюмінієвий сплав). Для малого потоку від 0 бар — VT307, для вакууму — VT307V. Клони під однією назвою: розміри збігаються, ущільнення — ні.

4 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC / 12 В DC / 220 В AC
Схема
3/2
Без напруги
закритий (NC)
Приєднання
1/8″ / 1/4″ / 3/8″ / 1/2″
Корпус
алюміній
Температура середовища до
70 °C
Робочий тиск
0.15–0.8 МПа — пілот від тиску повітря
Ціна389.43 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки
  • AliExpress · NUODA Pneumatic Cylinder Store 389.43 ₴ ціна на ціна 3V210-08; 3V110-06 — 359.02, 3V310-10 — 656.47, 3V410-15 — 1055.53 грн; з фітингами дорожче; 600+ продажів, 97.5 %
  • AliExpress · AIRSLG Store 470.66 ₴ ціна на 3V210-08NC, марка SLTEC, без фітингів; 201 продаж, 98.8 %

Пневмоклапан 3/2 прямої дії VT317, 1/4″, 24 В DC — більший потік

actuator-valve-pneumo_3_2_smc_vt317_24vdc

Не брати: Лише повітря: алюміній і NBR-золотник — не на воду й пару. Без F після порту різьба Rc, під G-фітинги просити F. На AliExpress (29.10.2026) лише «оригінал SMC» від ≈1500 грн без підтвердження справжності, копій немає.

4 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
Rc 1/4 / G1/4
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–0.9 МПа; V — від −101.2 кПа до 0.1 МПа
Продуктивність
Cv 0.62–0.67 ≈ Kv 0.55 м³/год
Ціна1505.39 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки
  • AliExpress 1701.39 ₴ ціна на VT317-5G-02, «100% Original», Rc 1/4; ціна з видачі пошуку, доставка окремо
  • AliExpress 1505.39 ₴ ціна на VT317-5G-02 / VT317V-5G / 5DZ-02; ціна з видачі пошуку, доставка окремо

Пневмоклапан 3/2 прямої дії VT325, 1/4″ / 3/8″, 24 В DC — найбільший потік серії

actuator-valve-pneumo_3_2_smc_vt325_24vdc

Не брати: Лише повітря від +5 °C, алюміній із NBR — не на воду й пару. 1/2″ у серії немає — для 1/2″ на повітря лише пілотний 3V410-15. На AliExpress лише «оригінал SMC» від ≈4400 грн без підтвердження справжності. Котушка 12 Вт гріється — для годин під напругою питати VT325E.

5 виконань — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
24 В DC
Схема
3/2
Без напруги
закритий (NC) / відкритий (NO)
Приєднання
Rc 1/4 / Rc 3/8 / G3/8
Корпус
алюміній
Температура середовища до
50 °C
Робочий тиск
0–1 МПа; V — вакуум
Ціна4403.69 ₴
ДоступністьНаше
Де взяти
  • Передзамовити ціну не знято передзамовлення; ціна й строк — при замовленні, за курсом і доставкою на день заявки
  • AliExpress 4403.69 ₴ ціна на VT325-035G / VT325V-035G / D / DL; ціна з видачі пошуку, доставка окремо
  • AliExpress 4967.69 ₴ ціна на VT325-035DL / VT325V-035G / VT325-025G; ціна з видачі пошуку, доставка окремо

Нагрів

Блок ТЕНів під кламп 2″, нержавійка, 3–12 кВт

actuator-heater-block_clamp

Не брати: SSR від 2 кВт без радіатора не живе, понад 3 кВт бажаний ще й обдув (docs/kb/automation/diy-heating-control.md). Корпус куба заземлити обовʼязково, у силовому колі поставити ПЗВ. Швидкий ШІМ на ТЕН не подавати: контролер веде нагрів часо-пропорційно (повільний ШІМ), і мережеве SSR інакше не вміє

5 виконань — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
3 / 4.5 / 6 / 9 / 12 кВт
Приєднання
кламп 2″
Корпус
нержавійка
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 304.com.ua ціну уточнюй 3 кВт, 220 В, довжина 205 мм; у магазині є також 4.5, 6 і 9 кВт
  • 304.com.ua ціну уточнюй 9 кВт — потрібна відповідна лінія живлення

ТЕН пульсаційний під кламп 2″, 2 / 3 / 4 кВт

actuator-heater-pulse_clamp

Не брати: каскад ступенями на ньому не зробити — це один елемент, а не блок: якщо потрібне ступеневе введення потужності (ролі h_2…h_6), брати блок ТЕНів. У продавця стабільно є лише виконання на 3 кВт, 2 і 4 кВт на 16.08.2026 були відсутні

3 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
2 / 3 / 4 кВт
Приєднання
кламп 2″
Корпус
нержавійка
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 304.com.ua ціну уточнюй 3 кВт, 220 В, довжина 300 мм

ТЕН пульсаційний під кламп 2″, 2,5 / 3,5 / 4,5 кВт

actuator-heater-pulse_2in

Не брати: вилка розрахована на розетку, а не на шафу: під контролер кабель заводять у щит через SSR, вилку знімають. 3,5 кВт — вже за межею автомата 16 А побутової лінії. Каскад ступенями (ролі h_2…h_6) на одному елементі не зробити — для цього блок ТЕНів (actuator-heater-block_clamp)

3 виконання — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC
Потужність
2.5 / 3.5 / 4.5 кВт
Приєднання
кламп 2″
Корпус
нержавійка
Ціна850 ₴
ДоступністьЄ в Україні
Де взяти

ТЕН прямий під кламп 2″, 1,5–12 кВт

actuator-heater-straight_2in

Не брати: 6 кВт однією фазою — ~27 А: окрема лінія й автомат, побутова розетка не витримає. Звичайна, не пульсаційна, питома потужність — на густому заторі пригорає; там ULWD (actuator-heater-magnum_pulse_2in). Довжину 4,5 і 6 кВт сторінка не називає — звірити з глибиною куба

6 виконань — вибір на сторінці
КатегоріяВиконавчі механізми
Характеристики
Напруга
220 В AC / 380 В AC
Потужність
1.5 / 3 / 4.5 / 6 / 9 / 12 кВт
Приєднання
кламп 2″
Корпус
нержавійка
Ціна700 ₴
ДоступністьЄ в Україні
Де взяти
  • Магнум Стілл (hmel-master.com) 1400 ₴ ціна на 3 кВт з кабелем, MAG1173, «в наявності»
  • Klampi (klampi.com.ua) 700 ₴ ціна на перевірено 2026-10-09: 3 кВт — 775 ₴; 4,5 кВт — 875 ₴; 6 кВт — 1050 ₴; 1,5 кВт — 195 мм — 700 ₴; 9 кВт — 300 мм — 1100 ₴; 12 кВт — 360 мм — 1200 ₴

Двигуни

Електродвигун АИР 71В4, 0.75 кВт, 1500 об/хв, 3×380 В

actuator-motor-air_71b4

Не брати: АИР — це ТИП, а не бренд: під однією назвою випускають у Харкові, Ужгороді й Китаї, і паспорти розходяться. На знятому шильдику IP55 і 8 кг, у МПСР той самий типорозмір значиться як IP54 і 9.4 кг, в Асін — IP55 і 10 кг. Різниця в IP вирішує, чи можна ставити двигун під бризки мийки, тож звіряти треба шильдик конкретної партії, а не опис у видачі. Друге: самоохолодження крильчаткою на валу. Довго крутити його частотником на низьких обертах не можна — обдув падає разом з обертами, а струм лишається, і двигун перегрівається. Для тривалої роботи нижче ~30 Гц потрібен окремий вентилятор примусового обдуву

КатегоріяВиконавчі механізми
Характеристики
Напруга
380 В AC
Потужність
0.75 кВт
Оберти
1500 об/хв
Ціна3050 ₴
ДоступністьЄ в Україні
Де взяти
  • Асін-Україна 3050 ₴ ціна на Черкаси, готово до відправки; від 5 шт — 3010 ₴. Паспорт: 2.05 А, cos φ 0.84, ККД 73 %, IP55, вал 19 мм
  • МПСР 5280 ₴ ціна на Харків, в наявності; у картці значиться IP54 і 9.4 кг — інше виконання, ніж в Асін

Сервопривід TowerPro SG90, 9 г, 180°

actuator-motor-sg90

Не брати: напряму з виходу контролера прошивка серво не веде — лише канал expander-i2c-pca9685 у режимі «Сервоприводи 50 Гц», а частота в плати спільна: ШІМ-навантаження на тій самій PCA9685 уже не повісити. Не сплутати з SG90 360° (у Радіомагу код 194741, поруч у видачі): це мотор безперервного обертання, положення він не тримає. Для важчої механіки є MG90S з металевими шестернями (код 124632)

КатегоріяВиконавчі механізми
Характеристики
Напруга
4.8–7.2 В DC
Ціна85 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 85 ₴ ціна на код 84085; від 10 шт — 77 ₴, від 100 шт — 69 ₴; на дату перевірки 5 шт (Львів, Харків), очікується 200; куплено для стенда 28.09.2026 (РАДІОМАГ-Львів)

Реле й контактори

Модульний контактор 2P 25 А, 2NO, котушка 230 В AC

switching-contactor-modular_2no_ac230

Не брати: виконання 2NC того самого корпусу: воно замкнене без напруги, тобто до старту прошивки ТЕН буде увімкнений. Для нагріву це неприпустимо. 1NO+1NC годиться лише там, де другий контакт потрібен на сигналізацію, а не на силу

КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC
Струм
25 А
Керування
220 В AC
Ширина в модулях
1 мод.
Кріплення
din
Тепловиділення
2.1 Вт
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua ціну уточнюй ETI RA 25-20
  • 001.com.ua ціну уточнюй АСКО-УКРЕМ MK-N

Модульний контактор 2P 25 А, 2NO, 12 В DC / 24 В DC

switching-contactor-modular_2no_dc

Не брати: виконання 2NC замкнене без напруги: до старту прошивки нагрів буде увімкнений. Не плутати з AC-котушкою того самого корпусу — вона в тому ж лоті, і зовні вироби однакові

2 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC
Струм
25 А
Керування
12 В DC / 24 В DC
Ширина в модулях
1 мод.
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято TOMZN TOCT1, у лоті обрати DC 12 В або DC 24 В і 2NO
  • TOMZN (Alibaba) ціну не знято той самий TOCT1-25-Z з котушкою DC 12/24 В, опт від 5 шт; звідси вага — 0.14 кг брутто за штуку (пакування 10×8×3 см). Ціна на сторінці — 340.12 ₴/шт, але це перерахунок Alibaba за курсом дня, а не ціна продавця в його валюті, тож у price не записана: у специфікації решта позицій у доларах
  • AliExpress (Zhejiang Tongzheng) ціну уточнюй TOCT1-25Z, 2P 25 А, котушка DC 12/24 В, 2NO — той самий виріб, але ІНШИЙ лот, ніж у першій пропозиції. Ціна знята не зі сторінки AliExpress (вона автоматично не відкривається — віддає лише підвал), а з дзеркала історії цін alitools.io: $10.35 при 25 замовленнях і рейтингу продавця 94%, історія показує знижки до $8.28. Перед оплатою звіряти на самій сторінці — це єдина ціна в доларах, яку вдалося підтвердити відкритою сторінкою

Слім-реле HF41F 6 А з колодкою 41F-1Z-C2-1, 6.2 мм

switching-relay-slim_hf41f

Не брати: з виходу ESP32 колодку напряму не запустити: її вхід розрахований на 6–24 В, а логіка контролера дає 3.3 В. Керувати нею треба ключем (MOSFET, ULN2803) від окремої лінії 12 або 24 В — те саме, що з твердотілками на платі розширення в docs/kb/automation/ssr-on-expansion-board.md. Друге — 6 А це клапан, помпа, лампа або керування контактором; ТЕН на 2 кВт сюди не заводити, під нагрів силове SSR з радіатором чи контактор. Третє — механічний контакт має обмежений ресурс перемикань, тож для ШІМ і частого циклювання це не та деталь: там твердотілка. І не переплутати з switching-ssr-slim_41f_da — типорозмір і колодка ті самі, але всередині твердотілка з керуванням 3–32 В DC і виходом лише на змінний струм

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 12 В DC / 24 В DC
Струм
6 А
Керування
6–24 В AC / 6–24 В DC
Кріплення
din
Тепловиділення
0.17 Вт
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Principal Elektrik ціну уточнюй Tense HF-41F у зборі: керування 12–24 В AC/DC, контакт НВ+НЗ, 6 А 250 В AC / 30 В DC, ширина 6 мм; в наявності
  • РАДІОМАГ ціну уточнюй реле HF41F/24-ZS Hongfa ОКРЕМО, без колодки: котушка 24 В DC (опір 3.39 кОм), контакт SPDT 6 А 250 В AC / 30 В DC. Від 10 шт — 89 ₴, у наявності 152 шт
  • Haboochina (made-in-china) ціну уточнюй зібраний модуль 41F-1Z-C2-1 + HF41F (5, 12 або 24 В) зі світлодіодом: $2.40 за 10–99 шт, $2.33 від 100 шт. Корпус колодки PA66+GF, ізоляція ≥3 кВ

Реле HF41F/5-ZS, котушка 5 В DC, перекидний контакт 6 А

switching-relay-hf41f_5vdc

Не брати: саме реле — це ГОЛА котушка з контактами: ні світлодіода, ні гасильного діода в ньому немає, вони живуть у колодці 41F-1Z-C2-1. Якщо реле ставиться без колодки, зворотний діод на котушку доводиться передбачати самому, інакше викид напруги при вимкненні бʼє по ключу. З виходу ESP32 котушку не запустити ні за напругою (логіка 3.3 В), ні за струмом — потрібен ключ (ULN2803, MOSFET) від окремої лінії живлення, як і для твердотілок у docs/kb/automation/ssr-on-expansion-board.md. І 6 А — це не ТЕН: під нагрів силове SSR з радіатором або контактор. Окремо для 5 В: 34 мА — це якраз та межа, де ключ обов'язковий, і де слабкий блок живлення починає просідати разом з контролером

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 12 В DC / 24 В DC
Струм
6 А
Керування
5 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ ціну уточнюй HF41F/5-ZS Hongfa: котушка 147 Ом / 170 мВт, контакт SPDT (1C), 6 А 250 В AC / 30 В DC, корпус 28×5×15 мм, контакти AgNi. Від 10 шт — 88 ₴; у наявності 14 шт (Львів і Дніпро)
  • КОСМОДРОМ ціну не знято той самий HF41F/5-ZS; сторінка автоматично не відкрилась, ціну й наявність звіряти на місці

Реле HF41F/12-ZS, котушка 12 В DC, перекидний контакт 6 А

switching-relay-hf41f_12vdc

Не брати: саме реле — це ГОЛА котушка з контактами: ні світлодіода, ні гасильного діода в ньому немає, вони живуть у колодці 41F-1Z-C2-1. Якщо реле ставиться без колодки, зворотний діод на котушку доводиться передбачати самому, інакше викид напруги при вимкненні бʼє по ключу. З виходу ESP32 котушку не запустити ні за напругою (логіка 3.3 В), ні за струмом — потрібен ключ (ULN2803, MOSFET) від окремої лінії живлення, як і для твердотілок у docs/kb/automation/ssr-on-expansion-board.md. І 6 А — це не ТЕН: під нагрів силове SSR з радіатором або контактор. Окремо для 12 В: у видачі поруч стоять HF41F/12-HS (лише замикаючий контакт), HF41F/12-ZT і HF41F/12-Z8S — це інші виконання, а не знижка на те саме. Звіряти суфікс, а не лише напругу

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 12 В DC / 24 В DC
Струм
6 А
Керування
12 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • СІРІУС ціну уточнюй HF41F/12-ZS: перекидний контакт, 6 А, 250 В AC / 30 В DC; у наявності 50 шт
  • РАДІОМАГ ціну уточнюй той самий HF41F/12-ZS, але дорожче — зате на складі 5809 шт, тобто під партію
  • Радіодеталі ціну не знято HF41F/012-ZS Hongfa; сторінка автоматично не відкрилась (проблема з сертифікатом), звіряти на місці

Реле HF41F/24-ZS, котушка 24 В DC, перекидний контакт 6 А

switching-relay-hf41f_24vdc

Не брати: саме реле — це ГОЛА котушка з контактами: ні світлодіода, ні гасильного діода в ньому немає, вони живуть у колодці 41F-1Z-C2-1. Якщо реле ставиться без колодки, зворотний діод на котушку доводиться передбачати самому, інакше викид напруги при вимкненні бʼє по ключу. З виходу ESP32 котушку не запустити ні за напругою (логіка 3.3 В), ні за струмом — потрібен ключ (ULN2803, MOSFET) від окремої лінії живлення, як і для твердотілок у docs/kb/automation/ssr-on-expansion-board.md. І 6 А — це не ТЕН: під нагрів силове SSR з радіатором або контактор. Окремо для 24 В: колодка 41F-1Z-C2-1 приймає 6–24 В, тож у ній 24-вольтове реле працює, а от підсунути 24-вольтове реле в лінію 12 В не вийде — воно просто не спрацює

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 12 В DC / 24 В DC
Струм
6 А
Керування
24 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ ціну уточнюй HF41F/24-ZS Hongfa: котушка 3.39 кОм, контакт SPDT (1C), 6 А 250 В AC / 30 В DC. Від 10 шт — 89 ₴; у наявності 152 шт
  • СІРІУС ціну не знято той самий магазин, що й для 12-вольтового виконання; ціну й наявність звіряти на сторінці

Колодка 41F-1Z-C2-1 під реле HF41F, DIN, 6.2 мм

switching-socket-41f_c2_1

Не брати: рахувати економіку до купівлі. Колодка окремо коштує близько 208–231 ₴, а зібраний модуль разом з реле — від 311 ₴ (switching-relay-slim_hf41f), тобто купувати колодку й реле нарізно має сенс лише під заміну або під партію, а не для одного каналу. Друге — на дату перевірки колодка окремо в РАДІОМАГ була не в наявності, з терміном 21–31 день, тож під строк її краще не планувати. Третє — колодка розрахована саме на HF41F: реле іншої серії в неї не сяде

КатегоріяКомутація й драйвери
Характеристики
Комутує
220 В AC
Струм
6 А
Керування
6–24 В AC / 6–24 В DC
Кріплення
din
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Microteh ціну уточнюй 41F-1Z-C2-1 Hongfa; розділ тримачів і колодок для реле
  • РАДІОМАГ ціну уточнюй 5 контактів, 6 А 250 В AC, гвинтові затискачі, монтаж на DIN-рейку. Ціна від 10 шт; на дату перевірки — немає в наявності, під замовлення 21–31 день

Перемичка-гребінка (шинний місток) для колодок слім-реле, 20 полюсів

switching-jumper-slim_relay_bus

Не брати: з'єднати не ту сторону. Гребінка так само легко ляже на контактну сторону колодки, як на котушкову — і тоді замість спільного виводу котушок вийде з'єднання всіх навантажень між собою. Нумерація надрукована на самій колодці 41F-1Z-C2-1: A1 і A2 — котушка, 11 (COM), 14 (NO), 12 (NC) — контакт; звіряти ДО того, як планка защіпнулась. Друге — сумісність не за назвою, а за кроком: три родини, які перелічують продавці, це колодки різних виробників, і збігається в них ширина модуля, у 41F-1Z-C2-1 вона 6.2 мм. Куплена «під слім-реле» гребінка з іншим кроком просто не сяде. Третє — номінальний струм планки в прочитаних описах не вказаний узагалі; для котушок запасу вистачає з головою (у 24-вольтових це близько 7 мА на модуль, у 5-вольтових уже 34 мА), а от заводити через неї контактну сторону з робочим струмом навантаження — інша задача, і номінал під неї треба питати в постачальника

КатегоріяКомутація й драйвери
Характеристики—
Ціна—
ДоступністьТільки Китай
Де взяти
  • Amazon ціну не знято Slim Relay Connector Busbar Jumper, синій; у підписі сумісність 41F-1Z-C2-1 / SN20B / RSLZ2. Є чорний і червоний варіанти. Ціну, крок і кількість полюсів звіряти на сторінці
  • Haboochina (made-in-china) ціну не знято постачальник самих слім-модулів 41F-1Z-C2-1 + HF41F; окремої сторінки на гребінку немає, аксесуари пишуть «за запитом» — тобто просити її треба разом з партією модулів

Автомобільне реле 30 / 40 / 70 А, 12 В DC / 24 В DC

switching-relay-auto_iso_mini

Не брати: МЕРЕЖУ 230 В. Спокуса рахувати запас оманлива: ТЕН 2 кВт — це 8.7 А проти «30 А» на корпусі, здається трикратний запас. Але ці 30 А — при 14 В ПОСТІЙНОГО струму, а рвати змінний легше, ніж постійний, тож воно навіть працюватиме — доки не пробʼє ізоляцію. Зазор між контактами, шляхи витоку по корпусу та ізоляція котушка–контакти в автомобільного реле розраховані на робочу напругу близько 50 В; випробування кількома кіловольтами між котушкою й контактами, яке проходять мережеві реле за EN 61810, воно не проходило ніколи, бо його випробовують за автомобільними стандартами, де такого пункту немає. Пробій означає 230 В на керуючій стороні — на виході контролера, на клемах датчиків, на всьому, до чого дотягнеться рука. Другий, незалежний аргумент — ресурс: повільний ШІМ ТЕНа перемикає елементи щохвилини (період — cycle_period_s, типово 60 с), тобто близько 1440 перемикань за добу, і механічний контакт на 100 тисяч циклів під навантаженням витримає місяців зо два. Це стосується БУДЬ-ЯКОГО механічного реле, тому під ТЕН у каталозі скрізь твердотілка. Третє, дрібніше: котушка тягне на порядок більше струму, ніж інтерфейсне слім-реле, тож ні прямий вихід контролера, ні канал PCA9685 її не відкриють — потрібен ULN2803 або MOSFET-ключ. І кріплення тут лапка під гвинт: у щит на DIN-рейку воно штатно не стає

4 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
12 В DC / 24 В DC
Струм
30 / 40 / 70 А
Керування
12 В DC / 24 В DC
Кріплення
plate
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Електроніка ціну не знято розділ автомобільних реле цілком: серія LR41xx на 20–70 А, 12 і 24 В. Колодки там же окремими позиціями — ARSG 5P з проводами 66.40 ₴, ARSD 5P з проводами й діодом 68.30 ₴

Модуль реле з оптрозвʼязкою, котушка 12 В, запуск низьким рівнем, 10 А

switching-relay-module_opto_12v

Не брати: виконання HIGH LEVEL TRIGGER (і перемичку H на платах, де вона є). Річ не лише в тому, що воно інвертоване щодо прошивки — його нічим відкрити: PCF8574 вміє лише притягувати вивід до землі: у паспорті TI (SCPS068K) на високий рівень P-порту стоїть 30 мкА проти 25 мА на притягування, а гранично допустимий струм через землю корпусу — 100 мА. Друге — ВІСІМ КАНАЛІВ НА ОДИН РОЗШИРЮВАЧ Є СТЕЛЕЮ: 8 × 10 мА = 80 мА проти тих самих 100 мА, тобто запасу вже немає, а 16-канальну плату на один PCF8574 не повісити й фізично — у нього вісім виводів. Третє — НА PCA9685 ЦЕЙ МОДУЛЬ НЕБЕЗПЕЧНИЙ: до старту прошивки канали тієї плати стоять у нулі, а нуль для low level означає «увімкнено». Це дзеркало застереження зі статті про твердотілки на платі розширення: там нуль до старту безпечний, тут — навпаки, і саме тому цей модуль вішають на PCF8574, а не на PCA9685. Четверте — ТЕН сюди не заводити. 10 А на корпусі — це резистивне навантаження 250 В AC у ідеальних умовах, а двокіловатний ТЕН дає 8.7 А, тобто запасу практично немає; плюс механічний контакт має обмежений ресурс. Під нагрів у каталозі скрізь твердотілка. Пʼяте — це НЕ гальванічна розвʼязка від мережі. Оптопара розвʼязує сигнал, але реле й низьковольтна частина стоять на одній платі за кілька міліметрів одне від одного, тож 250 В на клемах — це 250 В поруч із логікою. Місце такої плати — у щиті, а не «на столі поруч»

4 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC
Струм
10 А
Керування
12 В DC
Кріплення
plate
Ціна52 ₴
ДоступністьЄ в Україні
Де взяти
  • arduino.ua 52 ₴ ціна на 1 канал, ПРЯМО заявлений low level (вмикається логічним нулем), вхід 10 мА, перемичка JD-VCC для розділення живлення логіки й котушки, 45×18×18 мм; у наявності. Найдешевша й найкраще описана пропозиція в родині
  • DiyLab 138 ₴ ціна на 1 канал, виконання з джамперами H/L (рівень обирається), реле SRD-12VDC-SL-C, 250 В AC / 110 В DC, 10 А, 50×41 мм; 129 ₴ від 5 шт, у наявності. Той самий магазин тримає всю родину 1/2/4/8 каналів — звідси таблиця виконань
  • 1wire.com.ua 78.5 ₴ ціна на 2 канали, оптопари PC817, до 10 А при 220 В; найдешевший багатоканальний. Чотириканальний у них же — 131.20 ₴, але на дату перевірки без наявності
  • mini-tech ціну не знято 1/2/4 канали за 55 / 60 / 145 ₴ — найнижчі ціни в добірці, але на дату перевірки в наявності був лише двоканальний; одно- і чотириканальний порожні

Модуль реле з оптрозвʼязкою, котушка 24 В, 10 А

switching-relay-module_opto_24v

Не брати: головне — РІВЕНЬ ЗАПУСКУ. Жодна з трьох знайдених сторінок (Distancionka, NIKOM, narazi) не пише, чи вмикається вхід IN низьким рівнем, а саме від цього залежить, працюватиме модуль із прошивкою чи стоятиме увімкненим постійно: виходи PCF8574 у прошивці інвертовані, а сам розширювач вміє лише притягувати вивід до землі: у паспорті TI (SCPS068K) на високий рівень P-порту стоїть 30 мкА проти 25 мА на притягування, а гранично допустимий струм через землю корпусу — 100 мА. Тому 24-вольтовий модуль беруть або з питанням продавцю, або з готовністю перевірити на столі — на 12 В є виконання з прямо описаним low level і перемичкою JD-VCC, тут такого не знайшлося. Друге — ВИБОРУ ПРАКТИЧНО НЕМАЄ: у 24 В це майже виключно одноканальні плати, а багатоканальні або в архіві (uamper), або без наявності (narazi), тож «беру чотири канали на 24 В» може не скластися взагалі, і під багатоканальність простіше лишитись на 12 В. Третє — ТЕН сюди не заводити. 10 А на корпусі — це резистивне навантаження 250 В AC у ідеальних умовах, а двокіловатний ТЕН дає 8.7 А, тобто запасу практично немає; плюс механічний контакт має обмежений ресурс. Під нагрів у каталозі скрізь твердотілка. Четверте — це НЕ гальванічна розвʼязка від мережі. Оптопара розвʼязує сигнал, але реле й низьковольтна частина стоять на одній платі за кілька міліметрів одне від одного, тож 250 В на клемах — це 250 В поруч із логікою. Місце такої плати — у щиті, а не «на столі поруч»

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC
Струм
10 А
Керування
24 В DC
Кріплення
plate
Ціна45 ₴
ДоступністьЄ в Україні
Де взяти
  • NIKOM 71 ₴ ціна на 1 канал, керування 24 В, до 10 А при 250 В, клеми DC+/DC−/IN і COM/NO/NC, 51×26×17 мм; на дату перевірки 4 шт у наявності. Рівень запуску на сторінці не вказано
  • Distancionka 89 ₴ ціна на 1 канал, реле JQC-3FF-SZ, струм котушки 15–20 мА, 47×18×20 мм; у наявності. Єдина сторінка, де названо модель реле — але рівня запуску теж немає
  • narazi.com.ua 45 ₴ ціна на найдешевша пропозиція — 45 ₴, але на дату перевірки НЕМАЄ В НАЯВНОСТІ; характеристик на сторінці не наведено взагалі, навіть моделі реле

Колодка автомобільного реле, 5 контактів, з проводами

switching-socket-auto_iso_5p

Не брати: КОЛОДКА — ЦЕ СТЕЛЯ СТРУМУ ВСІЄЇ ЗБІРКИ, І ВОНА НИЖЧА ЗА РЕЛЕ. У BlackChip у характеристиках прямо стоїть «максимальний струм вмикання 30 А», тоді як у тій самій родині реле бувають на 40 і 70 А (LR4120, LR4170). Сімдесятиамперне реле в тридцятиамперній колодці дасть 30 А, а не 70, і грітись почне саме колодка з проводами — тобто те, що в щиті не видно. Під струми понад 30 А переріз проводів колодки перевіряти окремо, а не за назвою виконання. Друге — колодка коштує як саме реле або дорожче (30–68 ₴ проти 70 ₴ за реле), тож у кошторисі це не дрібниця, а фактичне подвоєння ціни каналу: рахувати треба пару, а не реле. Третє — кріплення тут автомобільне, лапка під гвинт або взагалі нічого: на DIN-рейку колодка штатно не стає, як і саме реле

КатегоріяКомутація й драйвери
Характеристики
Комутує
12 В DC / 24 В DC
Струм
30 А
Керування
12 В DC / 24 В DC
Ціна30.5 ₴
ДоступністьЄ в Україні
Де взяти
  • BlackChip 30.5 ₴ ціна на 5 контактів, з проводами, 12–24 В, максимальний струм вмикання 30 А; 18 шт у наявності. У тому ж розділі без проводів: ARS-05 — 18.50 ₴, ARS-05-2 — 22 ₴, TAIMINC — 23.70 ₴. Діод у характеристиках не заявлений
  • Електроніка 68.3 ₴ ціна на ARSD 5P — з проводами Й ГАСИЛЬНИМ ДІОДОМ, 68.30 ₴; поруч ARSG 5P без діода — 66.40 ₴. Той самий розділ, що й реле серії LR41xx, тобто пара береться одним замовленням
  • AimTeleCom 106 ₴ ціна на ARSD 5P з діодом, ProWest, під реле 4120/4121/4140/4141 — але 106 ₴ вроздріб і НЕМАЄ В НАЯВНОСТІ; від 20 шт падає до 53 ₴ при мінімальному замовленні 400 ₴. Тобто це варіант під партію, а не під один канал

Модульний контактор 1P 1NO, котушка 230 В AC, 16 / 20 / 25 А

switching-contactor-asko_mk_n_1p

Не брати: Категорія лише AC-1 і AC-7a (паспорт) — двигун насоса чи мішалки (AC-3) комутуй магнітним контактором ПМ. Котушок 12/24 В DC у серії MK-N немає (каталог виробника, 25.10.2026): від транзисторного виходу напряму не ввімкнеш. Розриває лише фазу — на ТЕН у мокрій зоні бери 2P.

3 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC
Струм
16 / 20 / 25 А
Керування
220 В AC
Полюсів
1P
Ширина в модулях
1 мод.
Кріплення
din
Ціна436 ₴
ДоступністьЄ в Україні
Де взяти

Модульний контактор 2P 2NO, котушка 230 В AC, 16–100 А

switching-contactor-asko_mk_n_2p

Не брати: Категорія лише AC-1 і AC-7a (паспорт) — двигун насоса чи мішалки (AC-3) комутуй магнітним контактором ПМ. Котушок 12/24 В DC у серії MK-N немає (каталог виробника, 25.10.2026): від транзисторного виходу напряму не ввімкнеш. 32 А і 100 А на сайті виробника без ціни (25.10.2026) — вважай, що їх немає.

5 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC
Струм
16 / 20 / 25 / 32 / 100 А
Керування
220 В AC
Полюсів
2P
Ширина в модулях
1 / 2 / 3 мод.
Кріплення
din
Ціна600 ₴
ДоступністьЄ в Україні
Де взяти

Модульний контактор 4P, 2NO + 2NC, котушка 230 В AC, 16–63 А

switching-contactor-asko_mk_n_4p_2no2nc

Не брати: У таблиці характеристик на сайті виробника для цих позицій написано «4NO» — розбіжність із назвою 2NO2NC (25.10.2026): звір маркування на корпусі до монтажу. NC-контакти замкнені без живлення котушки — нагрів через них не пускай.

6 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC / 380 В AC
Струм
16 / 20 / 25 / 32 / 40 / 63 А
Керування
220 В AC
Полюсів
4P
Ширина в модулях
2 / 3 мод.
Кріплення
din
Ціна836 ₴
ДоступністьЄ в Україні
Де взяти

Модульний контактор 4P 4NO, котушка 230 В AC, 16–100 А

switching-contactor-asko_mk_n_4p_4no

Не брати: Категорія лише AC-1 і AC-7a (паспорт) — двигун насоса чи мішалки (AC-3) комутуй магнітним контактором ПМ. Котушок 12/24 В DC у серії MK-N немає (каталог виробника, 25.10.2026): від транзисторного виходу напряму не ввімкнеш. 32, 40 і 63 А в серії є, але без ціни (25.10.2026).

6 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
380 В AC
Струм
16 / 25 / 32 / 40 / 63 / 100 А
Керування
220 В AC
Полюсів
4P
Ширина в модулях
2 / 3 / 6 мод.
Кріплення
din
Ціна1150 ₴
ДоступністьЄ в Україні
Де взяти

Міні-контактор 3P, котушка 230 В AC, 6 / 9 / 12 / 16 А

switching-contactor-asko_pm0_230vac

Не брати: Котушок постійного струму в серії немає — лише AC 24…230 В (каталог виробника, 25.10.2026). Ширина 45 мм не кратна модулю. Від перевантаження двигун контактор не захищає — потрібен автомат захисту двигуна чи теплове реле.

8 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC / 380 В AC
Струм
6 / 9 / 12 / 16 А
Керування
220 В AC
Полюсів
3P
Кріплення
din
Контакт
дод. NO / дод. NC
Ціна504.69 ₴
ДоступністьЄ в Україні
Де взяти

Міні-контактор 3P, котушка 24 В AC, 6 / 9 / 12 / 16 А

switching-contactor-asko_pm0_24vac

Не брати: 24 В AC — змінна напруга: від блока живлення 24 В DC шафи котушку не живи, потрібен трансформатор 24 В AC. Котушок DC у серії немає (25.10.2026). Від перевантаження двигуна не захищає.

8 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC / 380 В AC
Струм
6 / 9 / 12 / 16 А
Керування
24 В AC
Полюсів
3P
Кріплення
din
Контакт
дод. NO / дод. NC
Ціна417 ₴
ДоступністьЄ в Україні
Де взяти

Магнітний контактор 3P, котушка 230 В AC, 9–32 А

switching-contactor-asko_pm_230vac

Не брати: Котушки лише змінного струму (B7 24 В … Q7 400 В). ПМ 3 і ПМ 4 (40–95 А) на сайті без ціни (25.10.2026). Двигун без теплового реле чи автомата захисту двигуна від перевантаження не захищений.

10 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC / 380 В AC
Струм
9 / 12 / 18 / 25 / 32 А
Керування
220 В AC
Полюсів
3P
Кріплення
din
Контакт
дод. NO / дод. NC
Ціна412.99 ₴
ДоступністьЄ в Україні
Де взяти

Магнітний контактор 3P, котушка 24 В AC, 9–32 А

switching-contactor-asko_pm_24vac

Не брати: 24 В AC — змінна: від блока живлення 24 В DC котушку не живи, потрібен трансформатор 24 В AC. Від перевантаження двигуна не захищає.

10 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
контактор
Комутує
220 В AC / 380 В AC
Струм
9 / 12 / 18 / 25 / 32 А
Керування
24 В AC
Полюсів
3P
Кріплення
din
Контакт
дод. NO / дод. NC
Ціна412.99 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 2 перекидні контакти 10 А, котушка 220 В AC

switching-relay-asko_mk2p_230vac

Не брати: 10 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
10 А
Керування
220 В AC
Ціна125 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 2 перекидні контакти 10 А, котушка 24 В DC

switching-relay-asko_mk2p_24vdc

Не брати: 10 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
10 А
Керування
24 В DC
Ціна125 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 2 перекидні контакти 5 А, котушка 12 В DC

switching-relay-asko_my2_12vdc

Не брати: 5 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
5 А
Керування
12 В DC
Ціна99 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 2 перекидні контакти 5 А, котушка 220 В AC

switching-relay-asko_my2_230vac

Не брати: 5 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
5 А
Керування
220 В AC
Ціна99 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 2 перекидні контакти 5 А, котушка 24 В DC

switching-relay-asko_my2_24vdc

Не брати: 5 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
5 А
Керування
24 В DC
Ціна99 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 4 перекидні контакти 3 А, котушка 12 В DC

switching-relay-asko_my4_12vdc

Не брати: 3 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
3 А
Керування
12 В DC
Ціна120 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 4 перекидні контакти 3 А, котушка 220 В AC

switching-relay-asko_my4_230vac

Не брати: 3 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
3 А
Керування
220 В AC
Ціна120 ₴
ДоступністьЄ в Україні
Де взяти

Проміжне реле, 4 перекидні контакти 3 А, котушка 24 В DC

switching-relay-asko_my4_24vdc

Не брати: 3 А — для котушки контактора, ламп і входів; ТЕН напряму не вмикай — лише через контактор. Колодка іншої серії не підійде: під MY2 — PYF08A-E, під MY4 — PYF14A-E, під MK2P — PF083A-E.

КатегоріяКомутація й драйвери
Характеристики
Тип
механічне реле
Комутує
220 В AC / 24 В DC
Струм
3 А
Керування
24 В DC
Ціна116 ₴
ДоступністьЄ в Україні
Де взяти

Колодка під реле MK2P на DIN-рейку, гвинтові клеми

switching-socket-asko_pf083a_e

Не брати: Колодки серій не взаємозамінні: MY2 — PYF08A-E, MY4 — PYF14A-E, MK2P — PF083A-E. Реле додає висоти над колодкою — глибину шафи рахуй разом із ним.

КатегоріяКомутація й драйвери
Характеристики
Кріплення
din
Ціна39 ₴
ДоступністьЄ в Україні
Де взяти

Колодка під реле MY2 на DIN-рейку, гвинтові клеми

switching-socket-asko_pyf08a_e

Не брати: Колодки серій не взаємозамінні: MY2 — PYF08A-E, MY4 — PYF14A-E, MK2P — PF083A-E. Реле додає висоти над колодкою — глибину шафи рахуй разом із ним.

КатегоріяКомутація й драйвери
Характеристики
Кріплення
din
Ціна64 ₴
ДоступністьЄ в Україні
Де взяти

Колодка під реле MY4 на DIN-рейку, гвинтові клеми

switching-socket-asko_pyf14a_e

Не брати: Колодки серій не взаємозамінні: MY2 — PYF08A-E, MY4 — PYF14A-E, MK2P — PF083A-E. Реле додає висоти над колодкою — глибину шафи рахуй разом із ним.

КатегоріяКомутація й драйвери
Характеристики
Кріплення
din
Ціна73 ₴
ДоступністьЄ в Україні
Де взяти

Твердотілки й регулятори

Твердотільне реле Fotek SSR-40DA, 40 А

switching-ssr-fotek_40da

Не брати: дешеві підробки: кристал усередині менший за заявлений, реле згорає на струмі, значно нижчому за номінал на корпусі. Від 2 кВт радіатор з термопастою обовʼязковий, понад 3 кВт — ще й обдування. Клони з керуванням 4–32 В від 3.3 В ESP32 не відкриються: потрібен буфер ULN2803, перетворювач логічних рівнів для цього не годиться — він не дає струму

КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
40 А
Керування
3–32 В DC
Кріплення
plate
Ціна—
ДоступністьЄ в Україні
Де взяти

Модуль твердотільного реле G3MB-202P, 2 А

switching-ssr-g3mb_202p

Не брати: активне навантаження до 2 А і не більше: котушка клапана 220 В влазить, ТЕН — ні, під нагрів потрібен силовий SSR з радіатором

КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
2 А
Керування
5 В DC / 12 В DC / 24 В DC
Ціна—
ДоступністьЄ в Україні
Де взяти

Slim-SSR 6 А на DIN-рейку (41F-1Z-C2 / SSR-41FDA)

switching-ssr-slim_41f_da

Не брати: близнюк SSR-41FDD — це DC-DC: у нього вихід 5–60 В DC, на 220 В його ставити не можна. 6 А — це клапан, помпа чи лампа; ТЕН від 2 кВт сюди не влізе, під нагрів потрібне силове SSR з радіатором. З каналу плати розширення PCA9685 вхід твердотілки не тягнеться (канал дає ~10 мА, вхід хоче 10–15) — потрібен буфер ULN2803

КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
6 А
Керування
3–32 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято FCGK, у лоті обрати керуючу напругу
  • FCGK (Alibaba) ціну не знято той самий виробник, опт від 5 шт; звідси вага — 0.031 кг брутто за штуку
  • Kane Electric (made-in-china) ціну уточнюй 41F-1Z-DA, опт від 5 шт

Силове SSR з радіатором на DIN-рейку, DC→AC, 10–80 А

switching-ssr-din_heatsink_da

Не брати: у тому самому лоті продаються AC-AC виконання (керуються 90–280 В AC) — від виходу контролера вони не спрацюють; брати саме DC-AC. DC-DC виконання на 220 В ставити не можна: у нього вихід постійного струму. Нагрів контролер веде часо-пропорційно з періодом 10 с, а не швидким ШІМ — мережеве SSR комутує в нулі синусоїди й швидше ніж раз на 10 мс не вміє

5 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
10 / 25 / 40 / 60 / 80 А
Керування
3–32 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято у лоті обрати DC-AC і струм
  • AliExpress ціну не знято TRA23D25L — 25 А, вхід 3–32 В DC, вихід 24–280 В AC
  • Lide Electronics (made-in-china) ціну уточнюй виробник серії TRA…L: TRA48D25L, 25 А; опт від 200 шт (US$7.50–8.99). Звідси вага — 157 г нетто, однакова для 10–80 А того ж корпусу

Силове SSR з радіатором на DIN-рейку, DC→DC, 15 / 25 А

switching-ssr-din_heatsink_dd

Не брати: змінний струм DC-DC не комутує: на 220 В його ставити не можна. Для клапана чи помпи 12–24 В зазвичай достатньо MOSFET-модуля — він дешевший і тримає швидкий ШІМ, тоді як твердотілка на ШІМ не розрахована

2 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
24 В DC
Струм
15 / 25 А
Керування
3–32 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято у лоті обрати DC-DC і струм
  • AliExpress ціну не знято TRD1000D15L — 15 А, 24–1000 В DC
  • Lide Electronics (made-in-china) ціну уточнюй виробник серії TRD…L: TRD600D25L, 25 А / 24–600 В DC; опт від 100 шт (US$17.82–18.99). Звідси вага — 157 г, корпус той самий, що в DC-AC

Твердотільне реле OMCH JGX-48…DA, DC→AC, 10 / 25 / 40 / 60 А

switching-ssr-omch_jgx48_da

Не брати: в Україні цієї серії немає — її возять із Китаю, тоді як рівноцінний Fotek SSR-40DA лежить у наявності за 153 ₴. Сенс у JGX з’являється лише тоді, коли ви й так замовляєте в OMCH щось інше (наприклад блоки MDR) і добираєте реле в ту саму поставку. Друге: вхід бере 12 мА, а канал плати розширення PCA9685 дає ~10 мА — напряму реле не відкриється, потрібен буфер ULN2803. Третє: корпус іде БЕЗ радіатора. Від 2 кВт радіатор із термопастою обовʼязковий, понад 3 кВт — ще й обдування; якщо радіатор не хочеться підбирати окремо, беріть готову збірку на DIN-рейку. Четверте: ціну виробник не публікує ні на сторінці, ні на B2B-майданчиках — скрізь «за запитом», тож бюджет рахувати наперед не вийде. Пʼяте, і це найдорожча плутанина в родині: СУФІКС RA — ЦЕ ВЖЕ НЕ РЕЛЕ. У тому самому корпусі 60×45×22.5 мм, з тим самим початком артикула й тими самими 40 А та виходом 24–480 В OMCH робить твердотільний РЕГУЛЯТОР НАПРУГИ (на етикетці 固态调压器 / SOLID STATE VOLTAGE REGULATOR): JGX-4840RA. Керується він не логічним рівнем, а ЗОВНІШНІМ ПОТЕНЦІОМЕТРОМ 470 кОм / 2 Вт, увімкненим у клеми 3 і 4 — так і надруковано на самій етикетці. Контролер опір видавати не вміє: драйвера цифрового потенціометра в прошивці немає взагалі, аналоговий вихід у KC868-A6 і у виконанні CUSTOM — це ШІМ-«DAC», тобто НАПРУГА, а в KC868-A16 аналогового виходу немає зовсім. Тобто RA — ручний регулятор, який автоматика не крутить ніяк, і поруч із DA на вітрині він виглядає тією самою цеглиною. І окремо: ЛІТЕРИ НЕ ПЕРЕНОСЯТЬСЯ МІЖ БРЕНДАМИ — у Fotek і подібних потенціометрове виконання зветься VA, у OMCH це RA, а виконання під 0–10 В і 4–20 мА ховаються під ще іншими літерами. Дивитись треба на слово «регулятор» на етикетці й на клеми потенціометра, а не на суфікс

4 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
10 / 25 / 40 / 60 А
Керування
3–32 В DC
Кріплення
plate
Ціна—
ДоступністьТільки Китай
Де взяти
  • OMCH (виробник) ціну не знято сторінка серії з таблицею характеристик; ціна не публікується, лише запит
  • OMCH (SMPS) ціну не знято та сама серія на другому сайті виробника; ціна теж «за запитом»

Твердотільний регулятор напруги SSVR 40 А, керування 0–10 В або 4–20 мА

switching-regulator-ssvr_40a

Не брати: КОНТРОЛЕР НАПРЯМУ НЕ ПІДХОДИТЬ, і це впирається одразу в дві цифри з сорсів. PCA9685 у прошивці працює на 1000 Гц (rb_expansion_boards.h) і віддає 3.3 В; вбудований «DAC» KC868-A6 і виконання CUSTOM — це ШІМ на 4000 Гц (rb_environment_parts.cpp), теж 3.3 В, і частота там зашита, з інтерфейсу її не змінити. У KC868-A16 аналогового виходу немає взагалі. Тобто A6 вилітає ЗА ЧАСТОТОЮ, а обидва джерела — ЗА РІВНЕМ, і між контролером та цим приладом обовʼязково стає ключ або буфер (switching-buffer-uln2803, switching-mosfet-lr7843). Ключ, що притягує до землі, ПЕРЕВЕРТАЄ шпаруватість: 100 % команди дадуть 0 % на виході, тож інверсію треба або компенсувати схемою, або врахувати в прив︎ʼязці. Друге — СУПЕРЕЧНІСТЬ У ДЖЕРЕЛАХ ВИРОБНИКА, і саме там, де вона дорога: сторінка товару перелічує керування 4–20 мА, 0–5 В, 0–10 В, 1–5 В, 0–10 мА і потенціометр, а ШІМ НЕ згадує зовсім — тоді як керівництво тієї самої серії описує ШІМ окремим пунктом із частотою 1–3 кГц. Тобто шлях «ШІМ напряму, без перетворювача» на папері є, а в переліку виконань його немає; перед покупкою саме під ШІМ це треба підтвердити в продавця. Надійніший шлях — 0–10 В через switching-converter-pwm_0_10v. Третє — РАДІАТОР ОКРЕМО: під 40 А виробник називає FHSH01-110, і в ціну він не входить. Четверте — фазове регулювання це не те саме, що часо-пропорційне: різаний синус дає гармоніки й мерехтіння світла на тій самій лінії. Для ТЕНа прийнятно, для двигуна чи електроніки — ні. Пʼяте — в Україні серії немає, це замовлення з Китаю, і ціни від виробника без урахування доставки й розмитнення

2 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
димер
Комутує
220 В AC / 380 В AC
Струм
40 А
Керування
0–10 В / 0–5 В / 4–20 мА
Кріплення
plate
Ціна—
ДоступністьТільки Китай
Де взяти
  • Finglai (виробник) 31.97 USD ціна на LSA-H3P40YB-F — замкнений контур зі зворотним звʼязком, 40 А, вихід 0–380 В. Виконання без F (LSA-H3P40YB, розімкнений контур, 180–430 В) — $19.68. Потужність при 380 В: 5 кВт на активне навантаження, 3 кВт на індуктивне. Радіатор FHSH01-110 у ціну не входить
  • Zhejiang Liujing Rectifier (made-in-china) ціну не знято та сама сходинка SSVR 10/25/40 А, робочий діапазон 24–380 В, пік 600 В, падіння 2 В, діелектрична міцність 2500 В, −30…+80 °C. Ціна «за домовленістю», мінімальна партія 10 шт — тобто під одну штуку не годиться

Твердотільне реле на DIN-рейку з радіатором, DC→AC · 3 виконання

switching-ssr-lctc_lcdt_480_da

Не брати: В Україні в продажу не знайшлось (31.10.2026) — лише Amazon без ціни; ціну рядка в щиті вписуй свою. SSR у відкритому стані гріється: 25 А на вбудованому радіаторі — межа, понад це — обдування. Пробитий SSR лишається замкненим, тож лінію ТЕНа розриває ще й контактор.

3 виконання — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
SSR
Комутує
220 В AC
Струм
10 / 25 / 40 А
Керування
3–32 В DC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • Amazon ціну не знято LCTC SSR 10 / 25 / 40 А на DIN-рейку з радіатором — той самий корпус, що в щиті (звірив власник); ціну з України сторінка не показує, 2026-10-31
  • Amazon ціну не знято LCDT-480 DA / AA / DD, 10 / 25 / 40 А; ціни на сторінці не видно, 2026-10-31

Частотники

Частотний перетворювач Delta VFD-M, 2.2 кВт, 380 В

switching-vfd-delta_vfd_m

Не брати: у пресеті Delta НЕМАЄ реверсу — лише пуск і стоп. Прошивка при команді зворотного ходу пише попередження в лог і нічого не надсилає (write_vfd_direction), бо нульова команда для частини приводів означає «стоп», і слати її наосліп небезпечно. Якщо сценарію потрібен реверс — це switching-vfd-ennera_fce, єдиний пресет із ним. Друге — формат зв'язку в прошивці НЕ налаштовується: UART для RS485 жорстко заданий як 8N1 — без парності, один стоп-біт (rb_modbus.cpp), і з вебінтерфейсу це не міняється. Формат на самому приводі треба привести до того самого, інакше обмін просто не піде, і виглядатиме це як «привід не відповідає»: пресет Delta описує 8N2, тож у параметрі 09.04 треба вибрати виконання без парності з ОДНИМ стоп-бітом. Третє — частотник керує двигуном, а не нагрівом: підмінити ним регулятор потужності ТЕНа не вийде НАВІЩО РЕВЕРС НАСПРАВДІ. Це не абстрактна перевага: у прошивці є режим мішалки «гойдалка» (mix_mode = 2) — за описом у локалізації це «VFD-двигун на ролі Мішалка періодично змінює напрям обертання». Реалізовано його по-справжньому: у rb_scripts_internal.cpp команда резолвить роль у периферію й шле напрям через write_vfd_direction, у rb_basic_components.cpp режим 2 чергує напрям, а поруч ведуться лічильники напрацювання приводу у хвилинах і кількості реверсів. Два інші режими — 0 «мішалка» (привід у чані) і 1 «рециркуляція» (помпа ганяє рідину по колу) — реверсу не потребують і працюють на будь-якому приводі. Тобто для режиму «гойдалка» ця модель не годиться без правки пресету — і це єдиний сценарій, де вона програє

КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
380 В AC
Струм
5 А
Потужність двигуна
2.2 кВт
Керування
RS485
Ціна4750 ₴
ДоступністьЄ в Україні
Де взяти
  • Гроу Фаст (Prom) 4750 ₴ ціна на VFD022M43B: 2.2 кВт, 3ф 380 В, 0.1–400 Гц, Modbus RS485 до 38400; в наявності
  • RTS-Ukraine (офіційний дистриб'ютор Delta) ціну не знято офіційний дистриб'ютор і сервісний центр Delta в Україні — інші виконання серії, гарантія 12 місяців
  • Привод ціну не знято VFD022EL43A — сусідня серія VFD-EL тієї ж потужності, теж з Modbus

Частотний перетворювач Ennera FCE-2.2.3TT3, 2.2 кВт, 3×380 В

switching-vfd-ennera_fce

Не брати: трифазне виконання, на якому знято пресет, в українському роздробі знайти не вдалося: на 2026-08-22 у продавців траплялися лише ОДНОФАЗНІ FCE — 2.2, 3.0, 4.0 і 7.5 кВт із суфіксом 1HH3, тобто вхід 1ф 220 В. Трифазний 3TT3 у нас є в роботі, але як його купити повторно — питання відкрите, і це головний ризик позиції. Друге: реєстрову карту знято саме з 3TT3, і на однофазному виконанні номери параметрів можуть відрізнятися — C11.01, C08.08 і C08.07 звіряти в паспорті свого приводу, а ще краще перевірити читанням C12.20, як описано вище. Третє — формат зв'язку в прошивці НЕ налаштовується: UART для RS485 жорстко заданий як 8N1, без парності й з одним стоп-бітом (rb_modbus.cpp), а пресет описує 8N2, тож у C08.04 треба виставити 0: за оцифрованим мануалом це саме 8N1, а заводське значення там 1, тобто 8N2 (2 — 8O1, 3 — 8E1). Четверте — половина знайдених позицій цієї марки стояла «немає в наявності», тож наявність питати до оплати. І окремо про пораду «знизити цей захист», яка звучить у листуванні про Er10: захист від перевантаження двигуна прибирає не причину, а повідомлення. Er10 означає, що вал не крутиться так, як привід очікує, — заклинена мішалка, перекошений підшипник, завеликий момент або просіла напруга. Знижений поріг у цьому разі просто дозволить приводу гріти двигун далі, і закінчиться це обмоткою, а не помилкою на дисплеї. Спершу перевіряти механіку й напругу, і лише переконавшись, що навантаження справді штатне, а поріг заводський занизький, чіпати уставку ЩО ЗІЙШЛОСЯ З ПАПЕРОВИМ МАНУАЛОМ, А ЩО РОЗІЙШЛОСЯ. Керівництво до цього приводу оцифроване з фотографій паперового примірника й лежить у документації картки. Серія в ньому називається V5, і торгової марки ennera всередині немає взагалі — скрізь безособове «завод-виробник», тож офіційного паспорта під назвою ennera шукати марно. Слово стану C12.20 мануал підтверджує побітово — біт 1 «працює», біт 5 «реверс», рівно як у пресеті, перевіреному на залізі. А от три речі розійшлися, і кожна коштує запуску. ПЕРШЕ — розкладка C08.01 і C08.02. Пресет прошивки каже: C08.01 — вибір протоколу, C08.02 — адреса Modbus. Мануал каже протилежне: C08.01 — адреса 1…247, C08.02 — резерв. Третього джерела немає, тож обидва параметри читати з пульта СВОГО екземпляра до того, як шукати, чому привід мовчить. ДРУГЕ — що робить +2048 до керуючого слова. І пресет, і опис вище кажуть «збереження в EEPROM». За побітовою таблицею мануала біт 11 (2048) — це «дозвіл зміни функц. кодів по звʼязку», а збереження в EEPROM — біт 9, тобто 512. Якщо правий мануал, уставки, записані «з +2048», вимкнення живлення не переживуть, і виглядатиме це як «привід забув налаштування». ТРЕТЄ — ціна одиниці C11.01. У пресеті масштаб ×10, тобто 0.1 Гц на одиницю, з позначкою «перевірено на залізі». У мануалі — 0.01 Гц: 50.00 Гц це 5000, діапазон знаковий, ±C01.09. Різниця рівно в десять разів, і якщо правий мануал, задані 50 Гц дадуть 5 Гц. Перевіряти на своєму приводі по дисплею, а не по очікуванню

КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
380 В AC
Струм
5.1 А
Потужність двигуна
2.2 кВт
Керування
RS485
Ціна6000 ₴
ДоступністьЄ в Україні
Де взяти
  • chastotnuk.in.ua 6000 ₴ ціна на однофазне виконання (1HH3): FCE-3.0.1HH3: 3.0 кВт, вхід 1ф 220 В, вихід 1ф 0–240 В, 13 А; на дату перевірки — немає в наявності
  • Prom 6500 ₴ ціна на однофазне виконання (1HH3): FCE-4.0.1HH3: 4.0 кВт, 220 В, 17 А
  • Prom 6340 ₴ ціна на однофазне виконання (1HH3): FCE-1HH3 7.5 кВт, вхід 1ф 220 В — вихід 3ф 220 В, знімна панель

Частотний перетворювач Danfoss VLT Micro Drive FC-51, 2.2 кВт

switching-vfd-danfoss_fc51

Не брати: головне тут не ціна, а формат кадру. формат зв'язку в прошивці НЕ налаштовується: UART для RS485 жорстко заданий як 8N1 — без парності, один стоп-біт (rb_modbus.cpp), і з вебінтерфейсу це не міняється. Формат на самому приводі треба привести до того самого, інакше обмін просто не піде, і виглядатиме це як «привід не відповідає». А пресет Danfoss описує 8E1 — парність Even. Тобто з трьох наявних пресетів цей ЄДИНИЙ, що за замовчуванням не збігається з тим, що вміє контролер: доведеться або в параметрі 8-33 вибрати виконання без парності, або правити прошивку. Перевірити це варто ДО купівлі за паспортом приводу, бо якщо потрібного варіанта в 8-33 немає, привід просто не заговорить. Друге — реверсу в пресеті немає, як і в Delta: зворотний хід є лише в switching-vfd-ennera_fce. Третє — 15 912 ₴ проти 4750 ₴ за Delta тієї ж потужності: різницю платять за гарантію й сервіс, і чи вона потрібна саме тут, вирішується до замовлення НАВІЩО РЕВЕРС НАСПРАВДІ. Це не абстрактна перевага: у прошивці є режим мішалки «гойдалка» (mix_mode = 2) — за описом у локалізації це «VFD-двигун на ролі Мішалка періодично змінює напрям обертання». Реалізовано його по-справжньому: у rb_scripts_internal.cpp команда резолвить роль у периферію й шле напрям через write_vfd_direction, у rb_basic_components.cpp режим 2 чергує напрям, а поруч ведуться лічильники напрацювання приводу у хвилинах і кількості реверсів. Два інші режими — 0 «мішалка» (привід у чані) і 1 «рециркуляція» (помпа ганяє рідину по колу) — реверсу не потребують і працюють на будь-якому приводі. Тобто режим «гойдалка» на FC-51 з коробки не запрацює

КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
380 В AC
Струм
5.3 А
Потужність двигуна
2.2 кВт
Керування
RS485
Ціна15912.2 ₴
ДоступністьЄ в Україні
Де взяти
  • ЕлектроМотор 15912.2 ₴ ціна на 132F0022: 2.2 кВт, 3ф 380 В, 5.3 А, IP20; в наявності
  • Системакс ціну не знято той самий артикул у київського постачальника; сторінка автоматично не читається (403), ціну звіряти в браузері
  • Danfoss (виробник) ціну не знято офіційний магазин Danfoss в Україні — паспорт і конфігуратор

Частотний перетворювач CFM310, 3×380 В, 0,75–11 кВт

switching-vfd-cfm310

Не брати: Після 2-01 = 3 або 3-01 = 3 штатна панель блокується — назад лише знеструмленням і двома кнопками при подачі живлення. Пресет delta з прошивки не підходить: масштаб частоти ÷100 проти ÷10 у CFM (50 Гц стануть 500), слово стану в іншому регістрі й переліком; пресету cfm у VFD_PRESETS ще немає — підключати як generic. IP20 і робота від +10 °C — не для неопалюваного приміщення взимку. 9000 + 480 ₴ — утричі дорожче за AE200; платиться за гарантію й сервіс.

9 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
380 В AC
Струм
6.2 А
Потужність двигуна
0.75 / 1.1 / 1.5 / 2.2 / 3.3 / 4 / 5.5 / 7.5 / 11 кВт
Керування
RS485
Ціна480 ₴
ДоступністьЄ в Україні
Де взяти
  • AC Privod (виробник) 9000 ₴ ціна на CFM310 2.2 кВт, арт. 00039 — куплений екземпляр; інші потужності у варіантах (7740–20700 ₴, там же CFM310L 4.0/5.5 кВт дешевші — полегшене виконання); штатна панель без порту — для Modbus брати панель RS485 нижче
  • AC Privod (виробник) 480 ₴ ціна на Панель RS485 — ставиться замість штатної, клеми A/B + RJ45, розв'язка 1.5 кВ, термінатор; в наявності

Частотний перетворювач AE200, Modbus RTU, 0,5–7,5 кВт

switching-vfd-yingshida_ae200

Не брати: Заводське P.147 = 1: при втраті зв'язку привід крутить далі — ставити P.146 і P.147 = 2. Завдання частоти 0x2000 — відсоток від P.004, не герци: із заводськими 50 Гц прошивка дасть удвічі меншу швидкість; обхід P.004 = 100, P.005 = 50 не перевірено на залізі. Слово стану — перелік, не біти: декодер прошивки покаже «реверс» замість «стоп»; пресету ae200 ще немає. Два керівництва розходяться в командах стопу 5/6 — перевірити на стенді. 2S дає 3×220 В — двигун трикутником. Фото — з листингу prom.ua, не наш екземпляр; сертифікат від постачальника (Xitong/SET'ON) — не від виробника, шильдик партії звіряти.

11 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
220 В AC / 380 В AC
Струм
2.4 / 2.5 / 3.7 / 4.5 / 5 / 7 / 9 / 10 / 13 / 17 А
Потужність двигуна
0.5 / 0.75 / 1.5 / 2.2 / 3.0 / 4.0 / 5.5 / 7.5 кВт
Керування
RS485
Ціна3630 ₴
ДоступністьНаше
Де взяти
  • Передзамовити 3630 ₴ ціна на передзамовлення; ціна за 2.2 кВт, решта потужностей — у варіантах (3140–6860 ₴); наявність за прайсом постачальника на 2026-09-14, термін уточнюється при замовленні
  • GRIZLI CNC 3996 ₴ ціна на AE200H-2-1PH-2.2G: 2.2 кВт, 1ф 220 В → 3ф 220 В, 10 А, вбудований RS485 Modbus до 38400; в наявності — орієнтир ринку, на 366 ₴ дорожче за нашу

Частотний перетворювач 900E без Modbus 0,75 / 1,5 / 2,2 кВт

switching-vfd-900e

Не брати: Зворотного зв'язку немає взагалі: контролер не бачить ні частоти, ні струму, ні аварії — стане в Err, сценарій не дізнається. Пресету в прошивці не буде: порту немає; «гойдалка» реверсом не працює. Разом із перетворювачем і ключем це ~3200 ₴ — AE200 з Modbus за 3340 ₴. Документ — 8 сторінок від магазину, не паспорт виробника: без габаритів, IP, схеми клем; виробник невідомий, гарантія від нас. Коди 380-вольтових моделей (E3) — припущення, звірити з постачальником. Фото — з листингу, не наш екземпляр.

6 виконань — вибір на сторінці
КатегоріяКомутація й драйвери
Характеристики
Тип
частотник
Комутує
220 В AC / 380 В AC
Струм
4 А
Потужність двигуна
0.75 / 1.5 / 2.2 кВт
Керування
0–10 В / сухий контакт
Ціна2840 ₴
ДоступністьНаше
Де взяти
  • Передзамовити 2840 ₴ ціна на передзамовлення; ціна за 0.75 кВт, решта — у варіантах (2840–3040 ₴); коди E1 (220 В) за керівництвом і листингом ELEKTRODVIZ, код 380-вольтових (E3?) — припущення, звірити з постачальником; у прайсі всі шість «штучно»

Ключі, буфери, драйвери

Буфер ULN2803, 8 каналів

switching-buffer-uln2803

Не брати: перетворювач логічних рівнів на BSS138 замість буфера: його підтяжки 10 кОм дають близько 0.5 мА, а вхід твердотілки хоче 10–15 мА — стане гірше, ніж було. Оптронні модулі, які інвертують сигнал: тоді незапущений контролер тримав би нагрів увімкненим

КатегоріяКомутація й драйвери
Характеристики
Струм
0.5 А
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Налітай ціну уточнюй модуль CJMCU-2803
  • arduino.ua ціну не знято сама мікросхема DIP, без плати

MOSFET-модуль IRLR7843 з оптрозвʼязкою PC817

switching-mosfet-lr7843

Не брати: модулі, які інвертують сигнал: одиниця на вході має вмикати вихід, інакше незапущений контролер триматиме клапан відкритим. Зворотний діод на котушці (1N4007) обовʼязковий — без нього ЕРС самоіндукції при вимкненні спалює транзистор

КатегоріяКомутація й драйвери
Характеристики
Тип
MOSFET
Комутує
12 В DC / 24 В DC
Струм
113 А
Керування
3.3–5 В DC / ШІМ
Ціна—
ДоступністьЄ в Україні
Де взяти

Драйвер двигуна BTS7960, до 43 А, ШІМ

switching-driver-bts7960

Не брати: живлення двигуна вести окремо від живлення контролера — просадка на спільному блоці дає незрозумілі перезавантаження. 43 А — короткочасний пік, тривало без радіатора модуль тягне близько 10 А. Реверс у ролі помпи не використовується: контролер віддає одне число 0…100 % на один канал, тож другий ШІМ-вхід має бути притиснутий до нуля. На DA плати KC868-A6 не садити напряму й не через перетворювач рівнів 3.3↔5 В: на клемі 0/10 В (LM258, docs/kb/automation/kc868-a6-outputs.md), а вхід 74HC244 терпить VCC + 0.5 В — лише дільник 10 кОм / 5.6 кОм у дроті, схема в docs/kb/automation/kc868-a6-da-io-wiring.md

КатегоріяКомутація й драйвери
Характеристики
Тип
MOSFET
Комутує
12 В DC / 24 В DC
Струм
43 А
Керування
3.3–5 В DC / ШІМ
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Налітай ціну уточнюй RKP-BTS7960, вхід 5.5–27.5 В
  • 1wire.com.ua ціну уточнюй на 16.08.2026 не було в наявності

Перетворювач логічних рівнів 3.3/5 В, двонаправлений, 4 канали

switching-levelshift-bss138_4ch

Не брати: не плутати з буфером. За docs/kb/automation/expansion-board-pca9685.md модуль на BSS138 з підтяжками 10 кОм «передає рівень сигналу, але віддає менш ніж міліампер струму», а вхід твердотілки хоче 10–15 мА — тобто для запуску SSR він не годиться, там потрібен ULN2803 (docs/kb/automation/diy-heating-control.md прямо це й каже). Так само ним не «підняти» аналоговий сигнал датчика 0–5 В до входу ESP32: для цього резистивний дільник або ADS1115 (docs/kb/automation/peripheral-pressure-sensors.md). І не ставити його перед DS18B20 — питання, яке виникає само собою, а відповідь на нього «ні» з трьох причин. Перепаду рівнів там немає: датчик живиться від 3.3 В (docs/kb/automation/diy-hardware-assembly.md прямо відсилає під давачі температури до піна 3V3), тож і лінія даних ходить між 0 і 3.3 В — рівно те, що вхід ESP32 і чекає. Якщо ж датчик чомусь живиться від 5 В, правильне рішення не плата, а перецепити живлення: DS18B20 працює від 3.0 до 5.5 В. І головне — 1-Wire мусить мати РІВНО ОДНУ підтяжку 4.7 кОм на шину, а в цього модуля свої вбудовані по 10 кОм з кожного боку: вставити його в шину означає додати ще дві, до того ж заслабкі. Паразитне живлення датчика від лінії даних крізь нього теж не пройде — струму він не дає

КатегоріяКомутація й драйвери
Характеристики
Керування
3.3 ↔ 5 В
Ціна—
ДоступністьЄ в Україні
Де взяти
  • DiyLab ціну уточнюй 4 канали, 5↔3.3 В, в наявності
  • arduino.ua ціну уточнюй AOC537: HV 5 В, LV 3.3 / 2.8 / 1.8 В, плата 15×12 мм; на дату перевірки — очікується
  • РАДІОМАГ ціну уточнюй код 113168, від 10 шт — 14.20 ₴, від 100 шт — 11.90 ₴ (без ПДВ); на дату перевірки — немає в наявності

Перетворювач ШІМ → 0–10 В, LC-LM358-PWM2V

switching-converter-pwm_0_10v

Не брати: 3.3 В ЛОГІКИ ЗАМАЛО, і це видно з самої перемички: нижнє її положення починається з 4.5 В, тобто ні PCA9685, ні «DAC» KC868-A6 напряму сюди не заходять — між ними й платою потрібен ключ на 5 В або вище. Друге — ЧАСТОТА: діапазон входу 1–3 кГц, PCA9685 у прошивці дає рівно 1000 Гц, тобто впирається в нижню межу, а вбудований ШІМ A6 на 4000 Гц вилітає за верхню і не годиться взагалі. Отже робочий шлях один: PCA9685 плюс підйом рівня. Третє — похибка 5 %: це узгодження сигналу, а не вимірювальний тракт, і ставити за ним щось, де потрібна точність відсотка, не варто. Четверте — окрема лінія живлення 12–30 В: якщо її не передбачити в щиті, платка просто не запрацює, а виглядатиме це як «регулятор не реагує»

КатегоріяКомутація й драйвери
Характеристики
Керування
ШІМ
Кріплення
plate
Ціна—
ДоступністьТільки Китай
Де взяти
  • BIF Electronic ціну не знято LC-LM358-PWM2V у наявності. ЦІНА В ЄВРО, тому в поле не записана: €0.98 з ПДВ, €0.65 без ПДВ. Сторінка підтверджує все головне — вхід 1–3 кГц, перемичка рівня 4.5–10 В або 12–24 В, живлення 12–30 В понад 100 мА, вихід 0–10 В, похибка 5 %

Mean Well HDR-15-12 (12 В, 15 Вт, DIN)

power-meanwell-hdr_15_12

Не брати: живити контролер від того самого блоку, що й силові клапани: просадка при спрацюванні дає перезавантаження

КатегоріяЖивлення й захист
Характеристики
Вихід
12 В
Струм
1.25 А
Потужність
15 Вт
Вхід
220 В AC
Кріплення
din
Ширина в модулях
1 мод.
Тепловиділення
2.65 Вт
Ціна—
ДоступністьЄ в Україні
Де взяти
КатегоріяЖивлення й захист
Характеристики
Вихід
24 В
Струм
1.5 А
Потужність
36 Вт
Вхід
220 В AC
Кріплення
din
Ширина в модулях
2 мод.
Тепловиділення
4.45 Вт
Ціна—
ДоступністьЄ в Україні
Де взяти
  • meanwell.kiev.ua ціну уточнюй
  • 5watt.ua ціну не знято каталог серії, модель обрати в списку

OMCH MDR-12V, DIN-рейка, 0,84–8,3 А

power-omch-mdr_12v

Не брати: не плутати з Mean Well MDR — OMCH повторює номенклатуру серій Mean Well (MDR, NDR, EDR, HDR, LRS), тож артикул не каже, чий це блок. У Mean Well UL/TUV і 3 роки гарантії, тут CE/RoHS/FCC. Для нагріву й аварійних ланцюгів брати сертифікований

5 виконань — вибір на сторінці
КатегоріяЖивлення й захист
Характеристики
Вихід
12 В
Струм
0.84 / 1.67 / 3.3 / 5 / 8.3 А
Потужність
10 / 20 / 40 / 60 / 100 Вт
Вхід
220 В AC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято ціна залежить від потужності й напруги
  • OMCH (виробник) ціну не знято опт, специфікації серії; вага за моделями: MDR-10 і MDR-20 — 0.13 кг, MDR-40 — 0.21, MDR-60 — 0.23, MDR-100 — 0.31
  • Hugong (made-in-china) ціну уточнюй опт від 5 шт: US$6.70 за 5–198 шт, 6.50 за 199–498, 6.30 від 499

OMCH MDR-24V, DIN-рейка, 0,42–4 А

power-omch-mdr_24v

Не брати: не плутати з Mean Well MDR — OMCH повторює номенклатуру серій Mean Well (MDR, NDR, EDR, HDR, LRS), тож артикул не каже, чий це блок. У Mean Well UL/TUV і 3 роки гарантії, тут CE/RoHS/FCC. Для нагріву й аварійних ланцюгів брати сертифікований

5 виконань — вибір на сторінці
КатегоріяЖивлення й захист
Характеристики
Вихід
24 В
Струм
0.42 / 1 / 1.7 / 2.5 / 4 А
Потужність
10 / 20 / 40 / 60 / 100 Вт
Вхід
220 В AC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято ціна залежить від потужності й напруги
  • OMCH (виробник) ціну не знято опт, специфікації серії; вага за моделями: MDR-10 і MDR-20 — 0.13 кг, MDR-40 — 0.21, MDR-60 — 0.23, MDR-100 — 0.31
  • Hugong (made-in-china) ціну уточнюй опт від 5 шт: US$6.70 за 5–198 шт, 6.50 за 199–498, 6.30 від 499

OMCH MDR-5V, DIN-рейка, 2 / 3 / 6 / 10 А

power-omch-mdr_5v

Не брати: розводити 5 В без спільної землі: GND усіх блоків живлення мусять бути зʼєднані, інакше логічні сигнали «попливуть» і драйвер поводитиметься непередбачувано (схема — docs/kb/automation/diy-valves-selection.md). Довгий тонкий дріт на 5 В теж шкідливий: просадка на опорі відносно більша, ніж на 12 В

4 виконання — вибір на сторінці
КатегоріяЖивлення й захист
Характеристики
Вихід
5 В
Струм
2 / 3 / 6 / 10 А
Потужність
10 / 20 / 40 / 60 Вт
Вхід
220 В AC
Кріплення
din
Ціна—
ДоступністьТільки Китай
Де взяти
  • AliExpress ціну не знято ціна залежить від потужності й напруги
  • OMCH (виробник) ціну не знято опт, специфікації серії; вага за моделями: MDR-10 і MDR-20 — 0.13 кг, MDR-40 — 0.21, MDR-60 — 0.23, MDR-100 — 0.31
  • Hugong (made-in-china) ціну уточнюй опт від 5 шт: US$6.70 за 5–198 шт, 6.50 за 199–498, 6.30 від 499

Понижувальний DC-DC модуль 5–16 В → 5 В (1.25–5 В), 3 А

power-dcdc-buck_5v_3a

Не брати: з коробки на виході 1.25 В (на платі написано «Default Out 1.25V») — перемичку 5 В треба запаяти до підключення. Вхід до 16 В: від блока живлення 24 В його не живити

КатегоріяЖивлення й захист
Характеристики
Вихід
1.25 / 1.5 / 1.8 / 2.5 / 3.3 / 5 В
Струм
3 А
Потужність
15 Вт
Вхід
5–16 В DC
Кріплення
plate
Ціна42 ₴
ДоступністьЄ в Україні
Де взяти
  • РАДІОМАГ 42 ₴ ціна на код 202607; від 10 шт — 37.80 ₴; на дату перевірки 22 шт (Харків, Дніпро), очікується 100

Блок живлення на DIN-рейку 12 В / 2 А (24 Вт), 2 модулі

power-meanwell-hdr_30_12

Не брати: У деяких оголошеннях пишуть «30 Вт» (це назва серії HDR-30) або «1.25 А» (це струм HDR-15-12): у паспорті HDR-30-12 - 24 Вт при 2 А. З ростом температури навколо допустиме навантаження знижується за кривою деретингу, а при вході нижче ~100 В AC теж; не став блок упритул до гарячих апаратів і не навантажуй на повні 2 А в закритій шафі без запасу.

КатегоріяЖивлення й захист
Характеристики
Вихід
12 В
Струм
2 А
Потужність
24 Вт
Вхід
220 В AC
Кріплення
din
Ширина в модулях
2 мод.
Тепловиділення
3.27 Вт
Ціна591 ₴
ДоступністьЄ в Україні
Де взяти
  • ОРВІН 591 ₴ ціна на HDR-30-12, 24 Вт / 12 В / 2 А; в наявності на момент перегляду
  • meanwell.kiev.ua 614.11 ₴ ціна на HDR-30-12 24 Вт / 12 В / 2 А; в наявності на момент перегляду
  • РАДІОМАГ (РКС Компоненти) 662 ₴ ціна на ціна без ПДВ за 1 шт (від 10 шт - 601 грн); на сторінці помилково «30 Вт», у паспорті 24 Вт; в наявності 16 шт

Блок живлення 12 В / 5 А (60 Вт), відкритий металевий корпус

power-biom-led_12_60

Не брати: Серія LED — для світлодіодних стрічок: кріплення гвинтами на монтажну панель, не на DIN-рейку (на рейку — BIOM BPD-60-12). Вхід лише від 180 В: при просіданні мережі вимкнеться раніше за контролер. IP20 — лише в закритій шафі.

КатегоріяЖивлення й захист
Характеристики
Вихід
12 В
Струм
5 А
Потужність
60 Вт
Вхід
220 В AC
Кріплення
plate
Ціна155 ₴
ДоступністьЄ в Україні
Де взяти
  • Bright Home (prom.ua) 155 ₴ ціна на BIOM DC12 60W 5А LED-12-60; у наявності, 2026-10-31

Автомати

Автомат 1P, 6 кА, C / B, 6–32 А

breaker-mcb-abb_s201

Не брати: Відключна здатність 6 кА за IEC 60898-1 (20 кА за IEC 60947-2). Ціна в 2–2,5 раза вища за Easy9 — вона виправдана ресурсом 20 000 циклів і запасом по струму КЗ, а не брендом. Не бери серію SH200/SH201 (Compact Home) за ціною S201: це інший апарат з іншою висотою.

7 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P
Характеристика
C / B
Відключна здатність
6 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна364.96 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 364.96 ₴ ціна на C16, є в наявності
  • Prom.ua (Мастер-Ключ) 388 ₴ ціна на S201 C16 за заголовком у видачі; на сторінці «в наявності»

Автомат 2P, характеристика C, 6 кА, 6–32 А

breaker-mcb-abb_s202

Не брати: Відключна здатність 6 кА за IEC 60898-1 (20 кА за IEC 60947-2). Ціна в 2–2,5 раза вища за Easy9 — вона виправдана ресурсом 20 000 циклів і запасом по струму КЗ, а не брендом. Не бери серію SH200/SH201 (Compact Home) за ціною S201: це інший апарат з іншою висотою.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
2P
Характеристика
C
Відключна здатність
6 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна828.36 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 828.36 ₴ ціна на C16; поставка 1–3 робочі дні
  • Shop220 1148.03 ₴ ціна на C16, у наявності

Автомат 1P, 4,5 кА, C / B, 6–32 А

breaker-mcb-enext_stand45_1p

Не брати: Ресурс бюджетної серії — 10 000 механічних і 4 000 електричних циклів (паспорт E.NEXT); у ABB S200 — по 20 000. Для автомата, який вимикають руками часто, це різниця. Відключна здатність 4,5 кА (EN 60898-1): на вводі поруч із підстанцією бери апарат на 6 кА і більше.

7 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P
Характеристика
C / B
Відключна здатність
4.5 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна92.18 ₴
ДоступністьЄ в Україні
Де взяти

Автомат 2P, характеристика C, 4,5 кА, 6–32 А

breaker-mcb-enext_stand45_2p

Не брати: Ресурс бюджетної серії — 10 000 механічних і 4 000 електричних циклів (паспорт E.NEXT); у ABB S200 — по 20 000. Для автомата, який вимикають руками часто, це різниця. Відключна здатність 4,5 кА (EN 60898-1): на вводі поруч із підстанцією бери апарат на 6 кА і більше.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
2P
Характеристика
C
Відключна здатність
4.5 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна182.36 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 182.36 ₴ ціна на C16, є в наявності

Автомат 1P, 4,5 кА, C / B, 6–32 А

breaker-mcb-schneider_easy9_1p

Не брати: Відключна здатність 4,5 кА (IEC 60898-1) і ресурс 4 000 електричних циклів: для лінії з великим струмом КЗ (близько до підстанції) або частих комутацій бери ABB на 6 кА і 20 000 циклів. Easy9 — спрощена лінійка Schneider; для щита без жорстких вимог цього досить.

7 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P
Характеристика
C / B
Відключна здатність
4.5 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна154 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 154.13 ₴ ціна на C16, є в наявності
  • 220volt 154 ₴ ціна на C16, в наявності
  • 220volt 209 ₴ ціна на B16

Автомат 2P, характеристика C, 4,5 кА, 6–32 А

breaker-mcb-schneider_easy9_2p

Не брати: Відключна здатність 4,5 кА (IEC 60898-1) і ресурс 4 000 електричних циклів: для лінії з великим струмом КЗ (близько до підстанції) або частих комутацій бери ABB на 6 кА і 20 000 циклів. Easy9 — спрощена лінійка Schneider; для щита без жорстких вимог цього досить.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
2P
Характеристика
B / C
Відключна здатність
4.5 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна411.84 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 411.84 ₴ ціна на C16, є в наявності
  • 220volt 412 ₴ ціна на C16, в наявності

Автомат 1P, 6 кА, C / B, 6–32 А

breaker-mcb-asko_utrust_1p

Не брати: Номінал добирай під переріз кабелю, а не під потужність навантаження. Двигун із великим пусковим струмом вибиває C — для нього в серії є характеристика D (не в цій картці).

7 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P
Характеристика
C / B
Відключна здатність
6 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна148 ₴
ДоступністьЄ в Україні
Де взяти

Автомат 2P, характеристика C, 6 кА, 6–32 А

breaker-mcb-asko_utrust_2p

Не брати: Номінал добирай під переріз кабелю, а не під потужність навантаження.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
2P
Характеристика
C
Відключна здатність
6 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна296 ₴
ДоступністьЄ в Україні
Де взяти

Автомат 3P, характеристика C, 6 кА, 6–32 А

breaker-mcb-asko_utrust_3p

Не брати: Номінал добирай під переріз кабелю, а не під потужність навантаження. Нуль 3P не розриває: якщо треба відключати й N — 4P чи ПЗВ 3P+N.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
3P
Характеристика
C
Відключна здатність
6 кА
Ширина в модулях
3 мод.
Кріплення
din
Ціна444 ₴
ДоступністьЄ в Україні
Де взяти

Автомат 1P, характеристика C, 6 А, 6 кА

breaker-mcb-asko_va2017_1p

Не брати: 6 А — на слабкострумове коло (контролер, БЖ, котушки контакторів), не на ТЕН: лінію навантаження захищає свій автомат під переріз кабелю.

КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 А
Полюсів
1P
Характеристика
C
Відключна здатність
6 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна140 ₴
ДоступністьЄ в Україні
Де взяти

ПЗВ

ПЗВ 2P, 30 мА, 25 / 40 А, AC / A

breaker-rcd-abb_f202

Не брати: Тип AC реагує лише на синусоїдний змінний струм витоку (ABB, каталог F 200); тип A бачить ще й пульсуючий постійний, який дають імпульсні блоки живлення, інвертори й частотники. ПЗВ не захищає від перевантаження: перед ним потрібен автомат, номінал ПЗВ — не менший за номінал автомата. Ціни в Україні розкидані вдвічі між магазинами (1 909 і 3 782 грн за F202 AC-25), а тип A зазвичай лише під замовлення на ~30 днів — спитай про наявність.

4 виконання — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
25 / 40 А
Полюсів
2P
Струм витоку
30 мА
Тип ПЗВ
AC / A
Ширина в модулях
2 мод.
Кріплення
din
Ціна2882 ₴
ДоступністьЄ в Україні
Де взяти

ПЗВ 2P, 30 мА, 25 / 40 А, AC / A

breaker-rcd-enext_stand

Не брати: Серія stand — електронна: за паспортом E.NEXT вона залежить від напруги мережі, тож для повного захисту потрібен ще ПЗВ, незалежний від напруги, або реле контролю напруги. Тип AC реагує лише на синусоїдний змінний струм витоку (ABB, каталог F 200); тип A бачить ще й пульсуючий постійний, який дають імпульсні блоки живлення, інвертори й частотники. ПЗВ не захищає від перевантаження: перед ним потрібен автомат, номінал ПЗВ — не менший за номінал автомата.

4 виконання — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
25 / 40 А
Полюсів
2P
Струм витоку
30 мА
Тип ПЗВ
AC / A
Ширина в модулях
2 мод.
Кріплення
din
Ціна574.47 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 574.47 ₴ ціна на 25 А тип AC, є в наявності
  • 001.com.ua 1101.47 ₴ ціна на 25 А тип A (серія pro)

ПЗВ 2P, 30 мА, тип AC, 25 / 40 А

breaker-rcd-schneider_easy9

Не брати: Це тип AC: пульсуючий постійний струм витоку (імпульсні блоки живлення, інвертори) він не бачить — для цього потрібен тип A (ABB, каталог F 200). Механічна зносостійкість лише 5 000 циклів, електрична — 2 000 (Viatec). ПЗВ не захищає від перевантаження — став перед ним автомат не більшого номіналу.

2 виконання — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
25 / 40 А
Полюсів
2P
Струм витоку
30 мА
Тип ПЗВ
AC
Ширина в модулях
2 мод.
Кріплення
din
Ціна1239.89 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 1239.89 ₴ ціна на 25 А, є в наявності
  • Viatec 1240 ₴ ціна на 25 А; на момент перевірки позначено «немає в наявності»

ПЗВ 1P+N, 30 мА, 16 / 25 / 40 А, AC / A

breaker-rcd-asko_utrust_1pn

Не брати: ПЗВ не захищає від перевантаження й замикання — став автомат перед ним. На лінії з частотником чи імпульсним блоком живлення бери тип A, а не AC.

6 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
16 / 25 / 40 А
Полюсів
1P+N
Струм витоку
30 мА
Тип ПЗВ
AC / A
Ширина в модулях
2 мод.
Кріплення
din
Ціна587 ₴
ДоступністьЄ в Україні
Де взяти

ПЗВ 3P+N, 30 мА, тип AC, 16 / 25 / 40 А

breaker-rcd-asko_utrust_3pn

Не брати: Лише тип AC (каталог виробника, 25.10.2026) — частотник за ним бажано на окремому ПЗВ типу A. 63 А — без ціни. Від перевантаження не захищає.

3 виконання — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
16 / 25 / 40 А
Полюсів
4P
Струм витоку
30 мА
Тип ПЗВ
AC
Ширина в модулях
4 мод.
Кріплення
din
Ціна855 ₴
ДоступністьЄ в Україні
Де взяти

АВДТ

АВДТ 1P+N, 30 мА, характеристика C, 6–32 А, AC / A

breaker-rcbo-abb_ds201

Не брати: Тип AC не бачить пульсуючого постійного струму витоку (імпульсні блоки живлення, інвертори) — за каталогом ABB F 200 це під силу типу A. Ціна в Україні 3,4–5,1 тис. грн за штуку — в рази вища за Easy9; тип A у більшості магазинів лише під замовлення (~30 днів).

12 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P+N
Характеристика
B / C
Струм витоку
30 мА
Тип ПЗВ
AC / A
Відключна здатність
6 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна2899 ₴
ДоступністьЄ в Україні
Де взяти

АВДТ 1P+N, 30 мА, характеристика C, 10–32 А, AC / A

breaker-rcbo-enext_stand

Не брати: Тип AC не бачить пульсуючого постійного струму витоку (імпульсні блоки живлення, інвертори) — за каталогом ABB F 200 це під силу типу A. Серія stand — за описами магазинів з електронним розчіплювачем (залежить від напруги мережі); паспорта на АВДТ не відкрив — звір перед покупкою.

10 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
10 / 16 / 20 / 25 / 32 А
Полюсів
1P+N
Характеристика
C
Струм витоку
30 мА
Тип ПЗВ
AC / A
Відключна здатність
6 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна413.92 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 578.44 ₴ ціна на C16 тип A (pro), є в наявності
  • 001.com.ua 413.92 ₴ ціна на C16 тип AC (stand)

АВДТ 1P+N, 30 мА, характеристика C, тип AC, 10–32 А

breaker-rcbo-schneider_easy9

Не брати: Тип AC не бачить пульсуючого постійного струму витоку (імпульсні блоки живлення, інвертори) — за каталогом ABB F 200 це під силу типу A. Електрична зносостійкість лише 2 000 циклів (механічна 8 000) — для лінії, яку часто вмикають руками, ресурс скромний.

5 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
10 / 16 / 20 / 25 / 32 А
Полюсів
1P+N
Характеристика
C
Струм витоку
30 мА
Тип ПЗВ
AC
Відключна здатність
4.5 кА
Ширина в модулях
2 мод.
Кріплення
din
Ціна1349.09 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 1349.09 ₴ ціна на C16, є в наявності
  • Ліна 1485.75 ₴ ціна на C25, на складі

АВДТ 1P+N в одному модулі, 30 мА, характеристика C, 6–32 А

breaker-rcbo-asko_utrust_1pn_18

Не брати: Електронний тип: без напруги живлення (обрив нуля) захист від витоку не гарантований — виробник окремо підкреслює це як перевагу своїх електромеханічних ПЗВ. Висота 93 мм — звір відстань до кабель-каналу.

12 виконань — вибір на сторінці
КатегоріяАвтомати й ПЗВ
Характеристики
Номінальний струм
6 / 10 / 16 / 20 / 25 / 32 А
Полюсів
1P+N
Характеристика
C
Струм витоку
30 мА
Тип ПЗВ
AC / A
Відключна здатність
6 кА
Ширина в модулях
1 мод.
Кріплення
din
Ціна802 ₴
ДоступністьЄ в Україні
Де взяти

Кнопки й перемикачі

КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NC
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua ціну уточнюй АСКО-УКРЕМ XB2-BS542, 1НЗ
  • Elnik ціну уточнюй Schneider Harmony XB7NS8444, 2НЗ

Кнопка XB2-BA, 22 мм, контакт НВ, без фіксації, металева

hmi-button-start_xb2_no

Не брати: не ставити нормально-відкриту кнопку в аварійне коло. Обрив її дроту нічим не відрізняється від «не натиснуто» — контролер бачить ту саму розімкнену лінію, і аварія просто не спрацює. Для зупинки береться нормально-замкнена: hmi-button-stop_xb2_nc або hmi-button-estop_22mm. Друге — паспортні струми подані для мережі (до 6 А при 48 В AC), а контролер читає кнопку мікрострумом: для нових контактів це нормально, але саме тому відповідальні кола будують на НЗ, де обрив і окислення читаються як команда «стоп», а не як тиша

5 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO
Монтажний отвір
22 мм
Ціна70.96 ₴
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua 70.96 ₴ ціна на АСКО-УКРЕМ A0140010002, 1НВ, без фіксації, IP40; в наявності
  • АСКО-УКРЕМ (виробник) 70.96 ₴ ціна на виробник, рекомендована роздрібна; уся серія XB2-BA — 70.96 ₴, 2026-10-31

Кнопка «Стоп» XB2-BA42, 22 мм, контакт НЗ, червона

hmi-button-stop_xb2_nc

Не брати: не плутати з аварійним грибком. У цієї кнопки стан не тримається: відпустив — коло знову замкнене. Для аварійного кола, яке має лишатися розімкненим до свідомого ручного скидання, потрібен саме hmi-button-estop_22mm з фіксацією й поверненням обертом. «Стоп» без фіксації — це технологічна зупинка, а не аварійна

КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NC
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua ціну уточнюй АСКО-УКРЕМ A0140010003, 1НЗ, без фіксації, IP40, ресурс 10⁶ механічний / 10⁵ електричний; в наявності
  • АСКО-УКРЕМ (виробник) ціну не знято сторінка виробника

Перемикач поворотний XB2, 22 мм, 2 або 3 положення

hmi-switch-selector_xb2

Не брати: у характеристиках XB2-BD21 на сторінці 001.com.ua стоїть «фіксація положень: немає», хоча поворотний перемикач на два положення зазвичай саме фіксується — це розбіжність у самому джерелі, і зняти її треба в продавця до замовлення, бо перемикач без фіксації для вибору режиму не годиться взагалі. Друге — у трипозиційного контакти 1НВ+1НВ: кожне крайнє положення замикає СВІЙ контакт, а середнє не замикає жодного. Якщо сценарій розраховує, що якийсь вхід завжди активний, трипозиційний цього не дасть — середнє положення виглядатиме як обидва вимкнені

4 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua ціну уточнюй XB2-BD21, A0140010004: два положення O–I, контакт 1НВ, IP40; на дату перевірки — очікується в наявності
  • 001.com.ua ціну не знято XB2-BD33, A0140010005: три положення I–O–II, контакти 1НВ+1НВ
  • RES.UA ціну не знято XB2-BG03, A0140010008 — три положення з ключем

Кнопка модульна на DIN-рейку без фіксації, 230 В AC

hmi-button-asko_mb22_din

Не брати: IP20 — лише всередині боксу за дверцятами. Креслення в інструкції виробника — скан, ширину в модулях текстом не подано: звір на місці.

2 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Ціна214.28 ₴
ДоступністьЄ в Україні
Де взяти

Аварійна кнопка «грибок» 22 мм, з фіксацією, NC, повернення поворотом або ключем

hmi-button-asko_xb2_bs542_estop

Не брати: Аварійну кнопку вмикай у коло котушки силового контактора, а не лише на вхід контролера: зависла прошивка натискання не почує. DC 0.3 А — котушку контактора DC через неї напряму не комутуй.

4 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NC
Монтажний отвір
22 мм
Ціна135 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка «Пуск» 22 мм без фіксації, пластикова

hmi-button-asko_xb2_e_start

Не брати: IP40 за паспортом — для дверцят у сухому приміщенні; у мокрому цеху став під захисну кришку чи бери кнопку з вищим IP.

7 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO
Монтажний отвір
22 мм
Ціна50 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка «Стоп» 22 мм без фіксації, червона, пластикова

hmi-button-asko_xb2_e_stop

Не брати: Це не аварійна зупинка: для неї — «грибок» з фіксацією (XB2-BS542). IP40 — лише суха шафа.

2 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NC
Монтажний отвір
22 мм
Ціна50 ₴
ДоступністьЄ в Україні
Де взяти

Перемикач поворотний 22 мм, 2 або 3 положення, металевий

hmi-switch-asko_xb2_bd

Не брати: Положення фіксуються — як «пуск» без фіксації не годиться. DC 0.3 А — лише на вхід контролера, не на котушку.

10 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO
Монтажний отвір
22 мм
Ціна80 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка з фіксацією 22 мм, пластикова, NO / NC

hmi-button-asko_xb2_eh_latch

Не брати: Фіксація — не аварійна зупинка: для аварії лише грибок з поверненням поворотом чи ключем (hmi-button-asko_xb2_bs542_estop). Команду «пуск» контролеру давай кнопкою без фіксації — інакше після зникнення живлення режим відновиться сам, щойно контролер прокинеться з натиснутою кнопкою.

6 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO / NC
Монтажний отвір
22 мм
Ціна43.25 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка з підсвіткою 22 мм, 220 В, зелена / жовта / червона

hmi-button-asko_xb2_bw_lit

Не брати: Підсвітки на 24 В в АСКО нема: неонова лампа від 24 В DC не світиться. Під 24 В бери окрему кнопку й сигнальну арматуру hmi-lamp-asko_ad22_24v поруч. Контакти — AC 230 В / DC 110 В, 2.5 / 0.3 А.

3 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO / NC
Монтажний отвір
22 мм
Колір
зелена / жовта / червона
Ціна80.11 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка «грибок» 22 мм без фіксації Ø40 / Ø60 · 4 виконання

hmi-button-asko_xb2_bc_mushroom

Не брати: Це не аварійна кнопка: фіксації нема, відпустив — коло знову таке, як було. Для аварійної зупинки — hmi-button-asko_xb2_bs542_estop.

4 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO / NC
Монтажний отвір
22 мм
Розмір
Ø40 / Ø60
Колір
зелена / чорна / червона
Ціна84.37 ₴
ДоступністьЄ в Україні
Де взяти

Перемикач з ключем 22 мм, 2 або 3 положення, металевий

hmi-switch-asko_xb2_bg_key

Не брати: У яких положеннях виймається ключ і чи є самоповернення, сайт виробника не пише: BG21 і BG41, BG33 і BG03 відрізняються саме цим — звіряй на коробці перед свердлінням панелі.

4 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO
Монтажний отвір
22 мм
Ціна124.04 ₴
ДоступністьЄ в Україні
Де взяти

Кнопка подвійна «Пуск / Стоп» 22 мм, металева

hmi-button-asko_xb2_bl_double

Не брати: Стоп тут — технологічний, не аварійний: без фіксації. Аварійна зупинка — окремий грибок hmi-button-asko_xb2_bs542_estop. Підсвітка BW8375 — лампа 220 В, від 24 В не світить.

3 виконання — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Контакт
NO / NC
Монтажний отвір
22 мм
Ціна161.01 ₴
ДоступністьЄ в Україні
Де взяти

Індикація й звук

Світлосигнальна арматура AD22-22DS, 22 мм, 24 В AC/DC

hmi-lamp-ad22_24v

Не брати: не сплутати з AD16-22DS: індекс схожий на вигляд, але це 16-міліметрова серія, і отвір у панелі в неї інший — після свердління міняти пізно. Друге — лампа не запалюється з логічного піна ESP32: 3.3 В їй мало, живлення йде окремою лінією, а вмикається воно виходом плати чи слім-реле. Третє — IP54 має лише лицьова частина; з тильного боку в щиті на неї не має капати конденсат, це вже IP20

КатегоріяПульт оператора
Характеристики
Напруга
24 В AC / 24 В DC
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • Електрика до дрібниць (Prom) ціну уточнюй АСКО-УКРЕМ A0140030049, жовта, 24 В AC/DC; готово до відправки
  • RES.UA ціну не знято виконання IEK на 24 В, світлодіодна матриця — інший виробник тієї ж серії

Світлосигнальна арматура AD22-22DS, 22 мм, 220 В AC

hmi-lamp-ad22_220v

Не брати: не сплутати з AD16-22DS: індекс схожий на вигляд, але це 16-міліметрова серія, і отвір у панелі в неї інший — після свердління міняти пізно. Друге — це мережа в дверцятах щита, тобто просто біля рук: провід до лампи вести окремо від слабкострумових ліній датчиків, як того вимагає docs/kb/automation/diy-hardware-assembly.md, і не поруч із ними в одному джгуті. Третє — IP54 лише спереду, корпус IP20

КатегоріяПульт оператора
Характеристики
Напруга
220 В AC
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • 001.com.ua ціну уточнюй АСКО-УКРЕМ A0140030038, червона, 220 В AC, світлодіодна матриця, IP54/IP20; в наявності
  • Elnik ціну уточнюй виконання CNC, червона, 220 В AC; на складі 500 шт
  • ЄВРОТЕХЕЛЕКТРОМОНТАЖ ціну не знято зелена, A0140030045

Світлосигнальний зумер AD22-22 BM, 22 мм, 220 В, блимаючий

hmi-buzzer-ad22_panel

Не брати: це не заміна платному зумеру на 12 В, а інша задача: там сигнал усередині корпусу, тут — назовні, для людини в приміщенні. Друге — 220 В: з виходу контролера напряму він не вмикається, потрібне реле, слім-реле або SSR. Третє — блимання вбудоване й задане конструкцією: якщо потрібен рівний звук без миготіння або інша напруга, це вже інше виконання серії, і його треба питати окремо — на перевіреній сторінці є лише 220-вольтове блимаюче

КатегоріяПульт оператора
Характеристики
Напруга
220 В AC
Монтажний отвір
22 мм
Ціна—
ДоступністьЄ в Україні
Де взяти
  • RES.UA ціну уточнюй АСКО-УКРЕМ AD22-22 BM/r, A0140030159, червоний блимаючий, 220 В AC, Ø22 мм; в наявності. Позиція стоїть у переліку світлосигнальної арматури того ж магазину

Сирена звукова Алай Трель-12, 12 В, 85 дБ

hmi-buzzer-alay_trel_12

Не брати: IP21C — це приміщення, а не вулиця: під навіс чи на фасад беруть окреме виконання. 85 дБ — сигнал «почути в цеху», а не «розігнати сусідів»; для вулиці дивляться на 105 дБ світлозвукові. На виходи A16 не можна подавати 220 В (kc868-a16-outputs.md:78) — мережеві ревуни лише через контактор

КатегоріяПульт оператора
Характеристики
Підключення
сухий контакт
Напруга
12 В DC
Розмір
110×45×25 мм
Ціна659 ₴
ДоступністьЄ в Україні
Де взяти

Світлосигнальна арматура 22 мм, світлодіодна, 12 В AC/DC

hmi-lamp-asko_ad22_12v

Не брати: Від 24 В не вмикай — перегорить; для 24 В є окреме виконання.

5 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Напруга
12 В AC / 12 В DC
Монтажний отвір
22 мм
Ціна50.57 ₴
ДоступністьЄ в Україні
Де взяти

Світлосигнальна арматура 22 мм, світлодіодна, 220 В AC

hmi-lamp-asko_ad22_230v

Не брати: Лише змінна 220 В: у колі постійного струму не працює — для 220 В DC є окреме виконання.

5 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Напруга
220 В AC
Монтажний отвір
22 мм
Ціна50.57 ₴
ДоступністьЄ в Україні
Де взяти

Світлосигнальна арматура 22 мм, світлодіодна, 24 В AC/DC

hmi-lamp-asko_ad22_24v

Не брати: Від 12 В світитиме тьмяно або зовсім ні — бери виконання 12 В.

5 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Напруга
24 В AC / 24 В DC
Монтажний отвір
22 мм
Ціна50.57 ₴
ДоступністьЄ в Україні
Де взяти

Індикатор модульний на DIN-рейку, світлодіодний, 230 В

hmi-lamp-asko_sld1_din

Не брати: IP20 — лише за дверцятами боксу. Габаритів текстом виробник не дає — звір ширину на місці.

5 виконань — вибір на сторінці
КатегоріяПульт оператора
Характеристики
Напруга
220 В AC
Ціна127.64 ₴
ДоступністьЄ в Україні
Де взяти

Панелі й планшети

Панельний Android-планшет 10.1" з PoE, врізний

hmi-panel-tablet_poe

Не брати: MOQ: сторінка одночасно показує ціну від 2 шт і мінімальне замовлення 500 шт — це суперечність у самому оголошенні, і знімати її треба листуванням ДО оплати. Друге — врізне кріплення означає отвір у дверцятах шафи під 247 × 173 мм: це не «повісити», це «вирізати», і після цього клас захисту визначається стиком панелі, а не самою шафою; для IP65 (wiring-box-ip65_8mod) потрібне ущільнення по периметру, інакше сенс герметичного боксу зникає. Третє — 2 ГБ ОЗП і Android 11 вистачає рівно на одну сторінку в кіоск-режимі; це не універсальний планшет, і не варто планувати на ньому ще й камери. Четверте — PoE потребує інжектора або комутатора з PoE, а такої позиції в каталозі поки немає; альтернатива — живити 12 В, але тоді перевага PoE зникає й тягнути доводиться два кабелі

КатегоріяПульт оператора
Характеристики
Підключення
Ethernet / Wi-Fi
Екран
10.1″
Розмір
1280×800; 247.1 × 173 × 12 мм
Ціна—
ДоступністьТільки Китай
Де взяти
  • SunWorld / Portworld (made-in-china) 145 USD ціна на YC-SM1011: $145 за 2–199 шт, $139 від 200, $135 від 500. Мінімальне замовлення в картці постачальника вказане як 500 шт — звіряти
  • Angel Tondal (made-in-china) ціну не знято той самий клас панелі в іншого постачальника — на випадок, якщо MOQ не зійдеться

Захищений планшет 8" Ulefone Armor Pad Pro, IP68/IP69K

hmi-tablet-rugged_8

Не брати: вічна зарядка вбиває батарею: планшет, який живе на доці й ніколи не розряджається, роздувається за рік-два, і жоден IP68 від цього не рятує. Якщо пульт має бути ввімкнений ЗАВЖДИ й завжди на живленні — це задача не для нього, а для hmi-panel-tablet_poe, у якого батареї немає взагалі. Друге — 560 г: це помітна вага для «носимого», годину в одній руці не потримаєш, тож варто одразу планувати підвіс, ремінь або кишеню фартуха. Третє — під пульт потрібен кіоск-режим і заборона засинання, інакше оператор розблоковуватиме екран щоразу, і зручність зникне на другий день. Четверте — 8 дюймів при 800×1280 дають невисоку щільність: складний пульт з дрібними віджетами читатиметься гірше, ніж на десятидюймовому. І пʼяте — це Wi-Fi: у цеху з металом зв'язок сідає так само, як у контролера, тож про антену доведеться подумати з обох боків (wiring-antenna-pigtail_ufl_sma)

КатегоріяПульт оператора
Характеристики
Підключення
Wi-Fi
Екран
8″
Розмір
800×1280
Ціна8999 ₴
ДоступністьЄ в Україні
Де взяти
  • BeMobi 8999 ₴ ціна на Armor Pad Pro 8/128 ГБ, 7650 мА·год, 560 г, IP68/IP69K, MIL-STD-810G; в наявності
  • Bronefon ціну не знято розділ захищених планшетів: Ulefone, Oukitel, Doogee, Blackview — якщо потрібна інша діагональ або бюджет
  • Mobus ціну не знято Armor Pad 3 Pro — старша модель, 10.36" і яскравість 500 ніт: коли пульт складний і дрібний
Нічого не знайшлося.Зніміть частину умов — каталог не порожній, просто відбір надто вузький.
