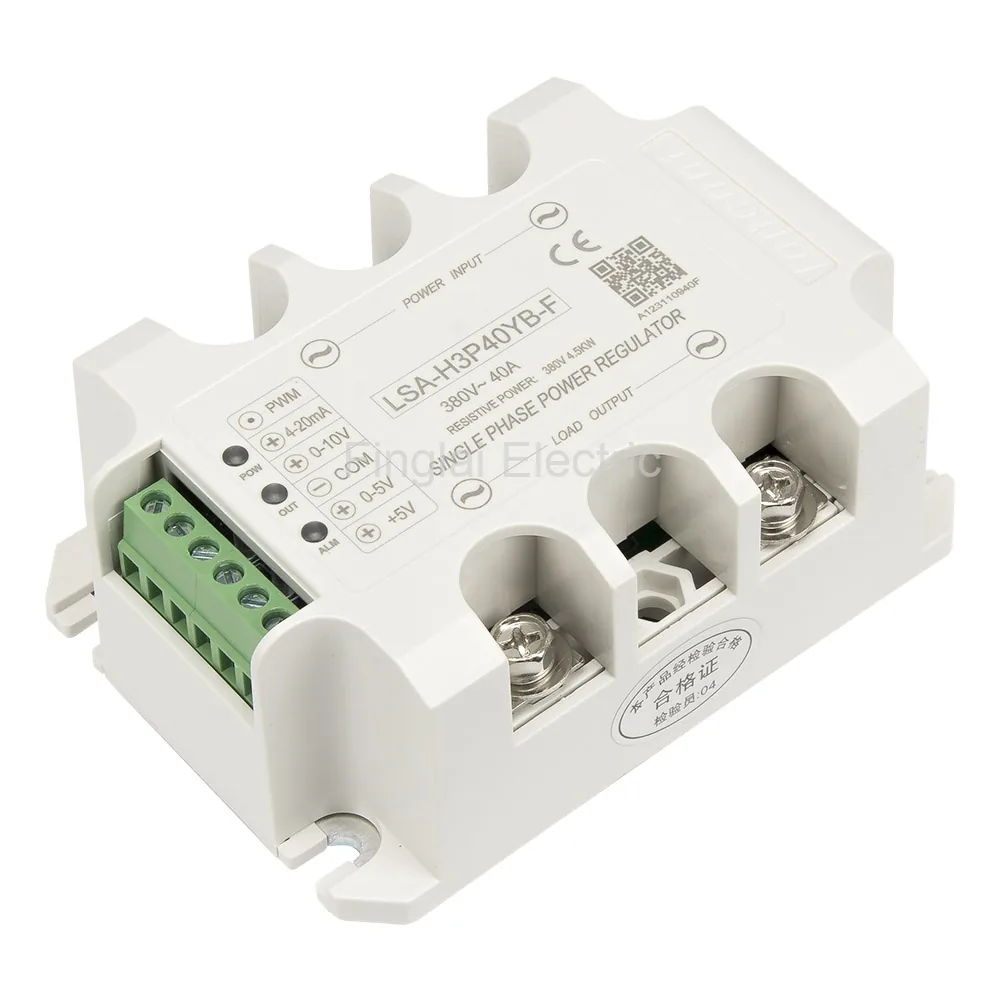

Твердотільний регулятор напруги SSVR 40 А, керування 0–10 В або 4–20 мА

Каталожний номер: switching-regulator-ssvr_40a

Плавна потужність замість вмикання-вимикання — але керуючий сигнал доведеться підняти з 3.3 В

Шукати: SSVR solid state voltage regulator LSA-H3P40YB Finglai 40A 0-10V 4-20mA phase angle регулятор напруги

Варіанти

Ціни в доларах, зі сторінок виробника. Розімкнений контур простіший і дешевший, і для ТЕНа його вистачає: теплова інерція згладжує коливання мережі сама. Замкнений має сенс там, де важлива стала НАПРУГА на навантаженні, а не стала потужність. Під 220 В брати виконання без F (воно універсальне) або відповідник H2P — H3P із F розрахований на 380 В.

Специфікація

Що брати

це НЕ твердотільне реле, а фазовий регулятор: він не вмикає й вимикає навантаження, а ріже синусоїду, змінюючи кут відкриття тиристора, і тим плавно веде потужність від нуля до мережевої. Саме тому він і цікавий: прошивка вміє АНАЛОГОВІ нагрівальні елементи (елемент, помічений як аналоговий, іде через dac.write відсотком потужності), тож із таким приладом нагрів можна вести плавно, а не вмиканням-вимиканням. Родина Finglai LSA-…YB — це ОДИН модуль на багато типів керування: за керівництвом серії він приймає потенціометр 2–10 кОм, 0–5 В, 0–10 В, 1–5 В, 4–20 мА, 0–10 мА і ШІМ, тобто виконання під сигнал обирати не треба. Головні числа з того ж керівництва: вхід 0–10 В має власний опір понад 15 кОм, ділянка 0–2.5 В — ЗОНА ПОВНОГО ЗАКРИТТЯ (тобто чверть діапазону не робить нічого), а регулювання йде від 2.5 до 10 В; для ШІМ приймається 1–3 кГц з піковим рівнем 4–24 В. Виконання без літери F — розімкнений контур, і воно універсальне на 220 і 380 В; виконання з F — замкнений контур зі зворотним звʼязком, який тримає вихід сталим при коливаннях мережі (нестабільність ≤1 %), і воно вже ділиться на H2P для 220 В та H3P для 380 В. Габарит 105×75×34.5 мм, вага з пакуванням 0.6 кг. Модель із літерою M має ще й Modbus RTU (адреса 1, 9600, 8N1) — це те, що майстер прошивки вміє читати без доробки

Чого не брати

КОНТРОЛЕР НАПРЯМУ НЕ ПІДХОДИТЬ, і це впирається одразу в дві цифри з сорсів. PCA9685 у прошивці працює на 1000 Гц (rb_expansion_boards.h) і віддає 3.3 В; вбудований «DAC» KC868-A6 і виконання CUSTOM — це ШІМ на 4000 Гц (rb_environment_parts.cpp), теж 3.3 В, і частота там зашита, з інтерфейсу її не змінити. У KC868-A16 аналогового виходу немає взагалі. Тобто A6 вилітає ЗА ЧАСТОТОЮ, а обидва джерела — ЗА РІВНЕМ, і між контролером та цим приладом обовʼязково стає ключ або буфер (switching-buffer-uln2803, switching-mosfet-lr7843). Ключ, що притягує до землі, ПЕРЕВЕРТАЄ шпаруватість: 100 % команди дадуть 0 % на виході, тож інверсію треба або компенсувати схемою, або врахувати в прив︎ʼязці. Друге — СУПЕРЕЧНІСТЬ У ДЖЕРЕЛАХ ВИРОБНИКА, і саме там, де вона дорога: сторінка товару перелічує керування 4–20 мА, 0–5 В, 0–10 В, 1–5 В, 0–10 мА і потенціометр, а ШІМ НЕ згадує зовсім — тоді як керівництво тієї самої серії описує ШІМ окремим пунктом із частотою 1–3 кГц. Тобто шлях «ШІМ напряму, без перетворювача» на папері є, а в переліку виконань його немає; перед покупкою саме під ШІМ це треба підтвердити в продавця. Надійніший шлях — 0–10 В через switching-converter-pwm_0_10v. Третє — РАДІАТОР ОКРЕМО: під 40 А виробник називає FHSH01-110, і в ціну він не входить. Четверте — фазове регулювання це не те саме, що часо-пропорційне: різаний синус дає гармоніки й мерехтіння світла на тій самій лінії. Для ТЕНа прийнятно, для двигуна чи електроніки — ні. Пʼяте — в Україні серії немає, це замовлення з Китаю, і ціни від виробника без урахування доставки й розмитнення

Ролі, під які підходить

steam_generator-heater, h_2 (опційна), h_3 (опційна), h_4 (опційна), h_5 (опційна), h_6 (опційна)

Де взяти

• Finglai (виробник) 31.97 ₴ LSA-H3P40YB-F — замкнений контур зі зворотним звʼязком, 40 А, вихід 0–380 В. Виконання без F (LSA-H3P40YB, розімкнений контур, 180–430 В) — $19.68. Потужність при 380 В: 5 кВт на активне навантаження, 3 кВт на індуктивне. Радіатор FHSH01-110 у ціну не входить
• Zhejiang Liujing Rectifier (made-in-china) ціну не знято та сама сходинка SSVR 10/25/40 А, робочий діапазон 24–380 В, пік 600 В, падіння 2 В, діелектрична міцність 2500 В, −30…+80 °C. Ціна «за домовленістю», мінімальна партія 10 шт — тобто під одну штуку не годиться

Перевірено 24 серпня 2026 р.
