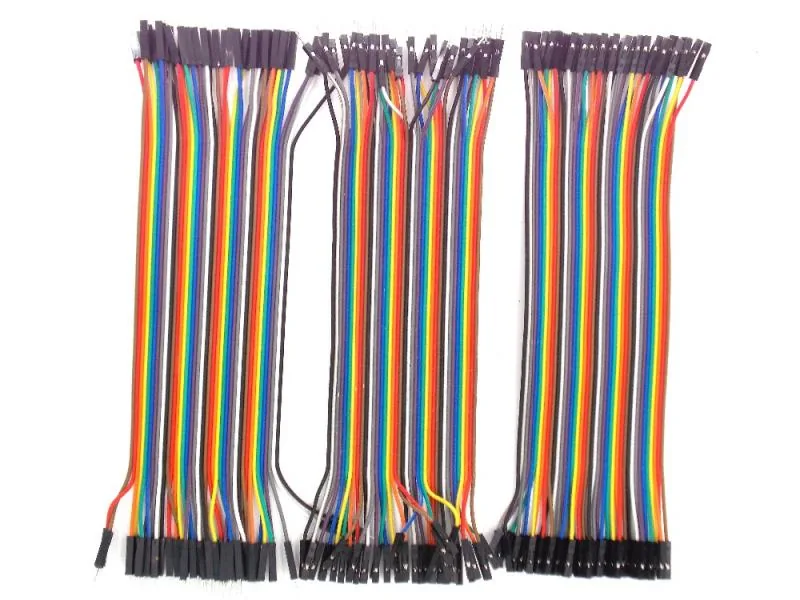

Перемички Dupont 20 см, комплект 120 шт: тато-тато, тато-мама, мама-мама

Каталожний номер: wiring-jumper-dupont_set

Стадія макетної плати: зібрати схему на столі й перевірити, перш ніж вести її в щит

Шукати: комплект перемичок Dupont 120 шт 20 см тато-мама мама-мама 40 pin

Специфікація

Тип	кабель

Що брати

комплект — це три шлейфи по 40 жил, крок роз'єму 2.54 мм, тобто стандарт макетної плати й гребінок на модулях. Шлейф відривається на потрібну ширину, тож з нього виходить і одиночна перемичка, і чотирижильна стрічка під I2C одним рухом — саме тому набір зручніший за три окремі пачки. Три типи закривають різні випадки: тато-мама — з плати на модуль з гребінкою, мама-мама — між двома гребінками, тато-тато — у макетну плату. Довжини бувають 10, 20 і 30 см; 20 см — робочий компроміс, на 10 см модулі доводиться зсувати впритул. Продається і поштучними пачками по 40 шт одного типу, якщо потрібен лише один

Чого не брати

не лишати їх у робочому монтажі. За docs/kb/automation/diy-hardware-assembly.md дюпони — це стадія макетної плати й першого прошивання; контакт у них тримається тертям і від натягу чи вібрації розходиться, а постійні з'єднання роблять клемами (див. wiring-clamp-wago_221_413) або обжимом. Друге з тієї ж сторінки: сигнальні дроти не тягнути поруч із силовою частиною — реле й симістори треба рознести від ESP32 і від слабкострумових ліній датчиків

Де взяти

arduino.ua 119 ₴ AOC430: 40 мама-мама + 40 тато-тато + 40 тато-мама, 20 см, крок 2.54 мм; в наявності
ArduShop 160 ₴ той самий склад набору
Крамарка 63 ₴ пачка 40 шт лише мама-мама, 20 см — якщо потрібен один тип

Перевірено 16 серпня 2026 р.
