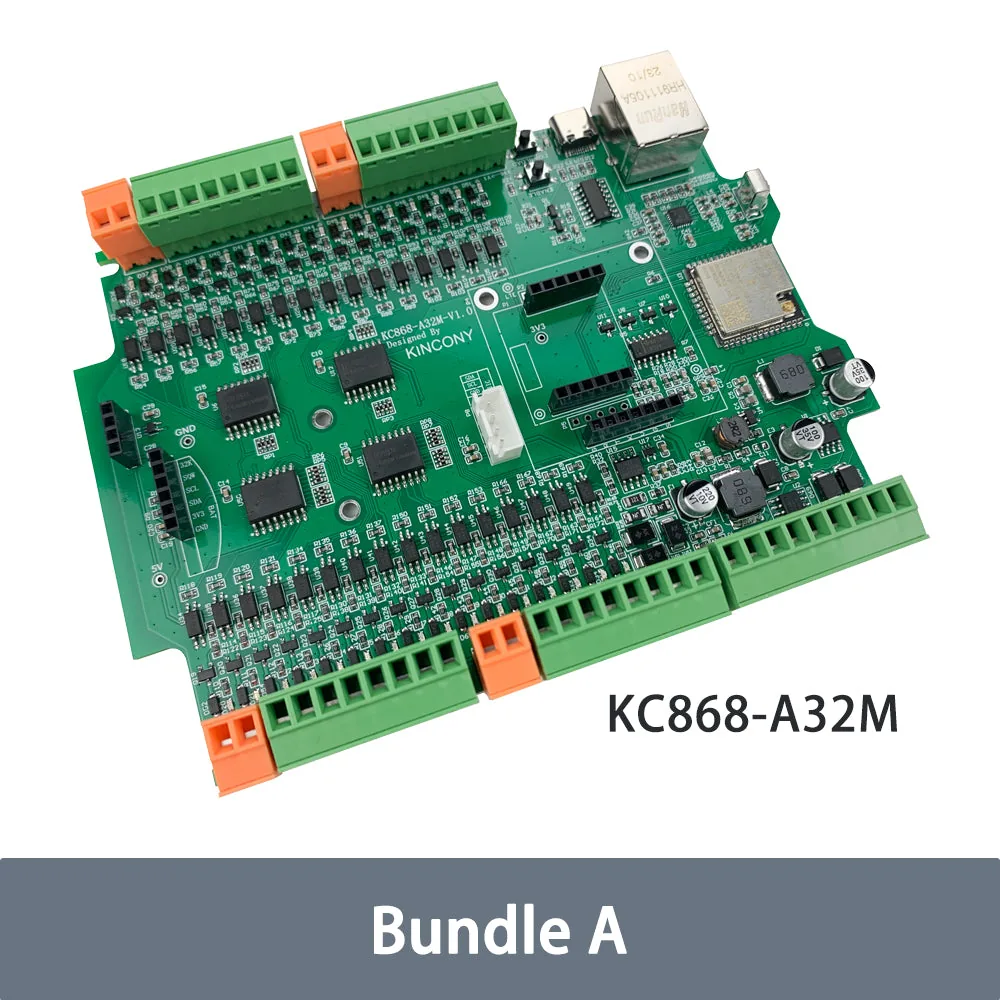

KinCony KC868-A32M

Каталожний номер: controller-kincony-a32m

32 MOSFET-виходи замість реле — але прошивці потрібна своя розкладка

Шукати: KinCony KC868-A32M ESP32 32 channel MOSFET board

Специфікація

Мережа	Ethernet + Wi-Fi

Що брати

кристал ESP32, не S3 — це рідкість серед нових плат. Розкладка відома точно (реєстр ESPHome): 32 MOSFET-виходи через ЧОТИРИ PCF8574 за адресами 0x23, 0x24, 0x25 і 0x26, шина I2C на GPIO4 (SDA) і GPIO5 (SCL), 4 аналогові входи на GPIO34, GPIO35, GPIO39 і GPIO36, Ethernet на LAN8720, RS485 на GPIO33 (RX) і GPIO32 (TX). MOSFET замість реле означає тихе перемикання й ресурс без зносу контактів. KinCony перевела лінійку на виконання v3 на кристалі ESP32-S3 (A6v3, A16v3, A8v3), а прошивка знає лише ESP32: board_config.h містить рівно три типи — KC868-A6, KC868-A16 і CUSTOM. Тому при купівлі звіряти модуль: потрібен ESP32-WROOM-32, а не ESP32-S3-WROOM-1

Чого не брати

на профіль CUSTOM вона не сяде: CUSTOM чекає виходи на 0x24 і ВХОДИ на 0x22, а тут чотири банки виходів 0x23–0x26 і жодного банку входів за очікуваною адресою. Без власного рядка в board_peripheral_map.cpp плата не запрацює взагалі — це не «менше каналів», це «нічого». Друге, тонше: RS485 сидить на GPIO33 і GPIO32, а в A6 та A16 це піни шин 1-Wire — тобто на цій платі Modbus і 1-Wire претендують на ті самі виводи, і поєднати їх без вибору не вийде. Третє — MOSFET-виходи самі по собі ще не ШІМ: кількість ШІМ-каналів прошивка бере з розкладки плати (у A6 їх два, у A16 жодного), тож плавне керування треба описати в тій самій розкладці, інакше 32 виходи лишаться дискретними

Де взяти

KinCony (офіційний) 120 ₴ ESP32, Ethernet, RS485, опційно RTC DS3231 і 433 МГц; на дату перевірки — sold out. ВАГИ ДЛЯ СПЕЦИФІКАЦІЇ ТУТ НЕМА: перевірено сторінку товару й сторінку «hardware design details» на kincony.com — Kincony не публікує ні ваги, ні габаритів пакування в жодному з відкритих джерел. Питати в продавця при замовленні або важити після отримання
KinCony (сторінка заліза) ціну не знято деталі розводки

Перевірено 16 серпня 2026 р.
