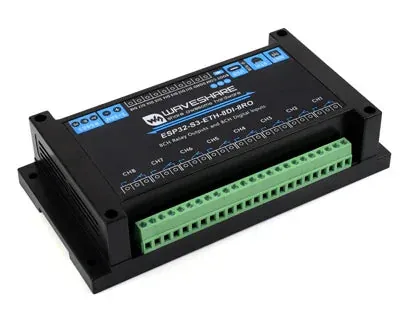

Waveshare ESP32-S3-ETH-8DI-8RO

Каталожний номер: controller-waveshare-eth8di8ro

Готовий щитовий контролер у корпусі за €45 — але прошивці потрібні три нові речі

Шукати: Waveshare ESP32-S3-ETH-8DI-8RO industrial relay module DIN rail RS485

Варіанти

Виконання	Ціна	Наявність
Звичайний порт — ESP32-S3-ETH-8DI-8RO `controller-waveshare-eth8di8ro~eth`	—	—
PoE (802.3af) — ESP32-S3-POE-ETH-8DI-8RO `controller-waveshare-eth8di8ro~poe`	—	—

PoE тягне живлення тим самим кабелем, що й мережу, — у шафі без розетки поруч це знімає окремий блок живлення. В OpenELAB на дату перевірки €44.95 за звичайний порт і €49.95 за PoE; у полі ціни їх немає, бо каталог рахує суми в гривні, доларах і юанях. Комплект в обох однаковий: плата, антена SMA 4 dBi, викрутка.

Специфікація

Мережа	Ethernet + Wi-Fi

Що брати

найсерйозніша альтернатива KinCony поза самим KinCony, і розкладка в неї відома точно (реєстр ESPHome): модуль ESP32-S3-WROOM-1U-N16R8, 8 реле до 10 А (250 В AC / 30 В DC) через розширювач PCA9554 за адресою 0x20 (канали 0–7), 8 оптоізольованих входів прямо на GPIO4–GPIO11 з підтяжкою, Ethernet на чіпі W5500 (GPIO15 CLK, 13 MOSI, 14 MISO, 16 CS, 12 INT), ізольований RS485 на GPIO17 (TX) і GPIO18 (RX) зі швидкістю 38400, живлення 7–36 В через клеми або 5 В через USB-C. Корпус ABS на DIN-рейку, 175×90×40 мм. Проти KinCony виграє тим, що це готовий щитовий виріб з ізоляцією входів, а не гола плата, і тим, що його не знято з виробництва

Чого не брати

прошивці бракує трьох речей, і кожна — окрема робота, а не налаштування. Перше: кристал ESP32-S3, а board_config.h і драйвери писані під ESP32. Друге: розширювач тут PCA9554, а не PCF8574 — у заголовку board_peripheral_map.h є заготовка IO_GPIO з поміткою «на майбутнє», але PCA9554 це третій варіант драйвера, якого немає й у планах. Третє: Ethernet на W5500 по SPI, тоді як у розкладці плат зашиті пінові константи RMII під LAN8720 (MDC, MDIO, CLK). І окремо, вже не про прошивку: аналогових входів у неї НЕМАЄ жодного, тож тиск колони й барометр доведеться заводити через Modbus-модуль expander-modbus-analog_n4aia04

Де взяти

OpenELAB ціну не знято €44.95 за виконання зі звичайним портом і €49.95 за PoE; на дату перевірки — передзамовлення
Waveshare (виробник) ціну не знято сторінка виробника; автоматично не читається (403), специфікацію звіряти в браузері. Для специфікації: виробник дає ОБРИС ПЛАТИ 175×90×40 мм, але ні ваги, ні габаритів пакування не публікує — обрис у dims_cm не пишемо, бо з цього поля рахується обʼємна вага доставки. Схеми плати Waveshare теж не викладає: на вікі лежать лише даташити самого чипа ESP32-S3
