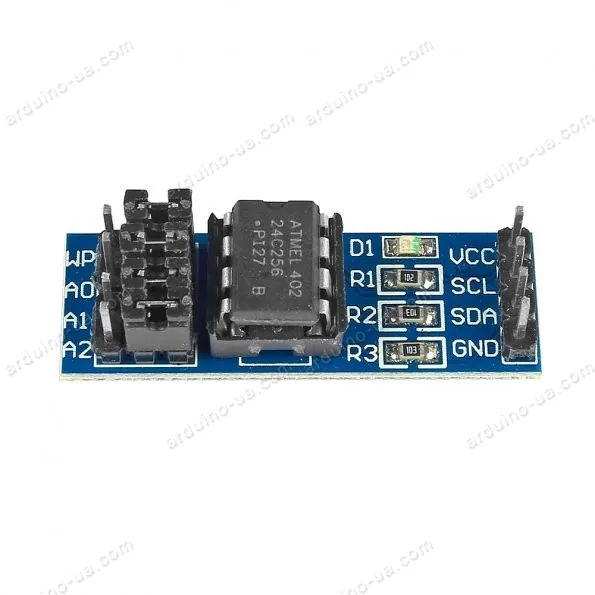

Модуль памʼяті EEPROM AT24C256, I2C, 32 КБ

Каталожний номер: expander-memory-eeprom_at24c256

Дешеве енергонезалежне сховище під те, що пишуть рідко, — 32 ₴ і в наявності

Шукати: модуль памʼяті EEPROM AT24C256 I2C 256Кбіт

Специфікація

ІнтерфейсI2C
Адреси0x50–0x57, три перемички

Що брати

чому це взагалі питання: у контролері флеш 4 МБ, і майже весь він зайнятий — два образи застосунку по 1.875 МБ під OTA, NVS 20 КБ, coredump 64 КБ, а під файли лишається SPIFFS на 128 КБ (partitions.csv). Саме там живуть налаштування, периферія й скрипти у вигляді окремих файлів /spiffs/cfg_<ключ>.json (parser_functions.cpp). PSRAM у збірці вимкнена — CONFIG_SPIRAM не заданий. 32 КБ (256 Кбіт), живлення 1.8–5.5 В, плата 36.5×12 мм. Головна зручність — ТРИ перемички адреси: на одну шину стають до восьми таких модулів, тобто 256 КБ сумарно, і це вже можна планувати як сховище. На платі є ще перемичка захисту від запису й світлодіод живлення. Швидкість шини залежить від напруги: 100 кГц при 1.8 В, 400 кГц при 2.7 В і 1 МГц при 5 В. Коштує 32 ₴ і лежить у наявності — на відміну від FRAM

Чого не брати

ресурс 100 000 перезаписів на комірку — це і є головна відмінність від FRAM з її 10¹². Для налаштувань, які змінюють руками, вистачить на десятиліття; для лічильника, що оновлюється щохвилини, це менше ніж три місяці, і памʼять помре тихо, спотворивши дані. Друге — на платі ВЖЕ стоять підтяжки I2C: якщо на шині вже висить PCF8574 чи ADS1115 зі своїми, сумарний опір падає, і на довгій лінії обмін псується — docs/kb/automation/troubleshooting-guide.md радить перевіряти, щоб підтяжка лишалась у межах 4.7–10 кОм. Третє — драйвера зовнішньої памʼяті в прошивці СЬОГОДНІ немає — ні для I2C-мікросхем, ні для SD-карт; у сорсах немає ні sdmmc, ні sdspi, ні роботи з 24C/FM24. Тобто це позиція під доопрацювання прошивки, а не «вставив і працює». Купувати її має сенс тоді, коли така доробка запланована

Де взяти

  • arduino.ua 32 ₴ AT24C256: три перемички адреси, перемичка захисту запису, підтяжки на платі, 36.5×12 мм; в наявності
  • mini-tech.com.ua 30 ₴ той самий модуль трохи дешевше
  • РАДІОМАГ 37.5 ₴ ціна від 37.50 ₴, знижується з кількістю

Перевірено
