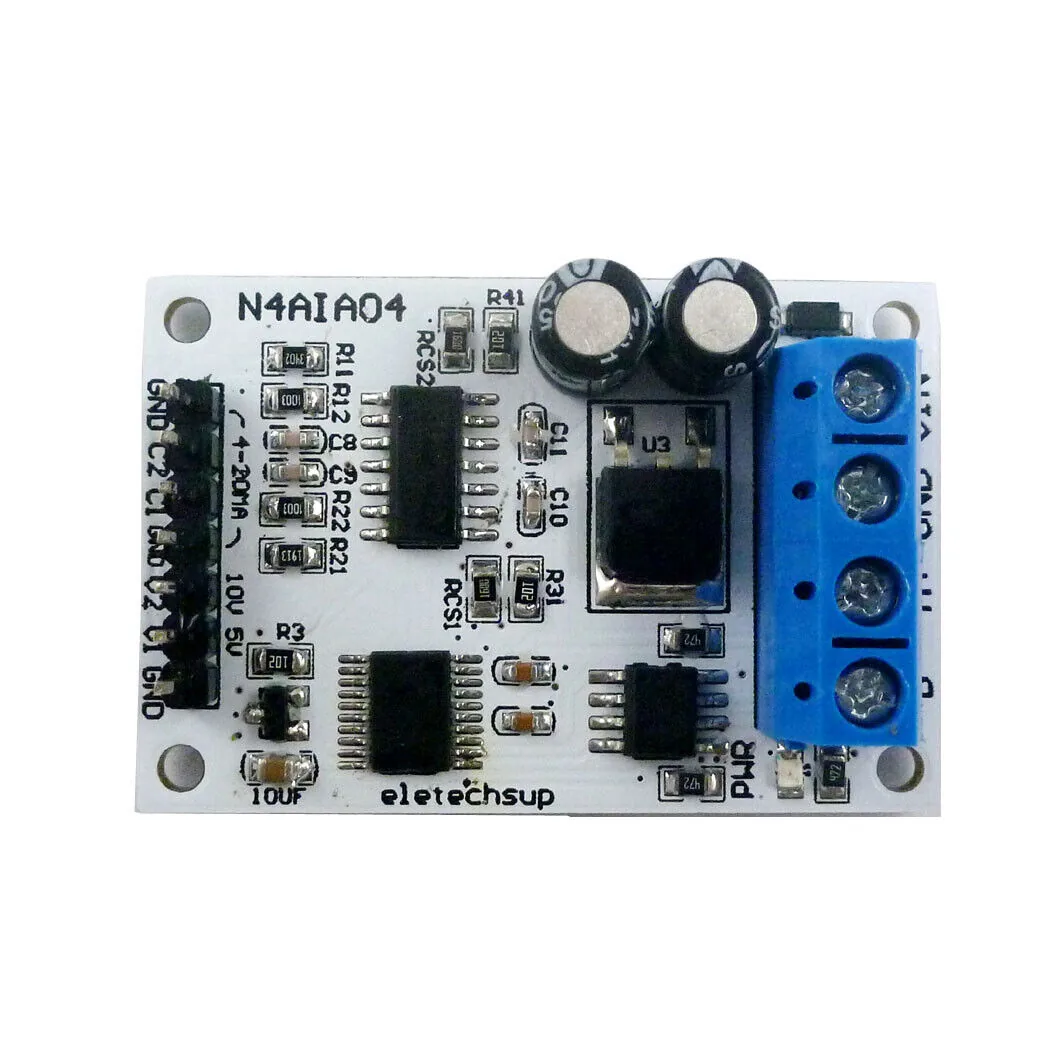

Модуль Modbus RTU, 4 аналогові входи 4-20 мА / 0-10 В, N4AIA04

Каталожний номер: expander-modbus-analog_n4aia04

Аналогових входів на платі завжди чотири або менше — цей знімає стелю за $4

Шукати: N4AIA04 Modbus RTU analog input module 4-20mA 0-10V RS485 ADC

Специфікація

Інтерфейс	UART
Каналів	4
Адреси	slave-адреса налаштуванням

Що брати

аналогові входи — найдефіцитніший ресурс у цій родині плат: у A6 і A16 їх чотири, у A8 лише два, у Waveshare-плати немає жодного. Модуль знімає це обмеження за чотири долари й вішається на ту саму шину RS485. За сторінкою eletechsup: канал 1 — 0–5 В, канал 2 — 0–10 В, канали 3 і 4 — 0–20 мА або 4–20 мА; роздільність 0.01 В і 0.1 мА, похибка ±1 %; живлення 8–25 В, споживання 10–14 мА; коди функцій 03 і 06; плата 45×30×15 мм, 10 г. майстер RS485 у прошивці вміє рівно три речі (rb_modbus.h): читати holding- і вхідні регістри кодами 03 і 04 та писати ОДИН holding-регістр кодом 06. Котушкових функцій (01, 05, 15) у ньому немає взагалі. Тому в описі модуля треба шукати саме «03 06 function code», а не «coil» — модуль, у якого реле сидять на котушках, наш контролер не перемкне

Чого не брати

те саме обмеження, що вже описане в модулі PT100: прошивка читає ОДИН беззнаковий 16-бітний регістр і знає лише три масштаби — як є, ділити на 10 і ділити на 100 (rb_environment.cpp). Отже формат регістра треба зʼясувати ДО купівлі: якщо канал віддає напругу з роздільністю 0.01 В, тобто 1000 для десяти вольт, підійде масштаб ÷100; якщо ж модуль віддає float у двох регістрах, він не запрацює взагалі. І мінусових значень таким трактом не прочитати. Друге — плата гола, 45×30 мм, без корпусу: на DIN-рейку її треба ставити в коробку, на відміну від релейного N4D8B08, у якого коробка є

Де взяти

Eletechsup 3.99 ₴ N4AIA04, живлення 8–25 В, 10 г, 45×30×15 мм
Eletechsup (485io) 3.99 ₴ той самий модуль у гуртовому магазині того ж виробника

Перевірено 20 серпня 2026 р.
