Датчики · Струм, напруга, потужність · Anhui Qidian

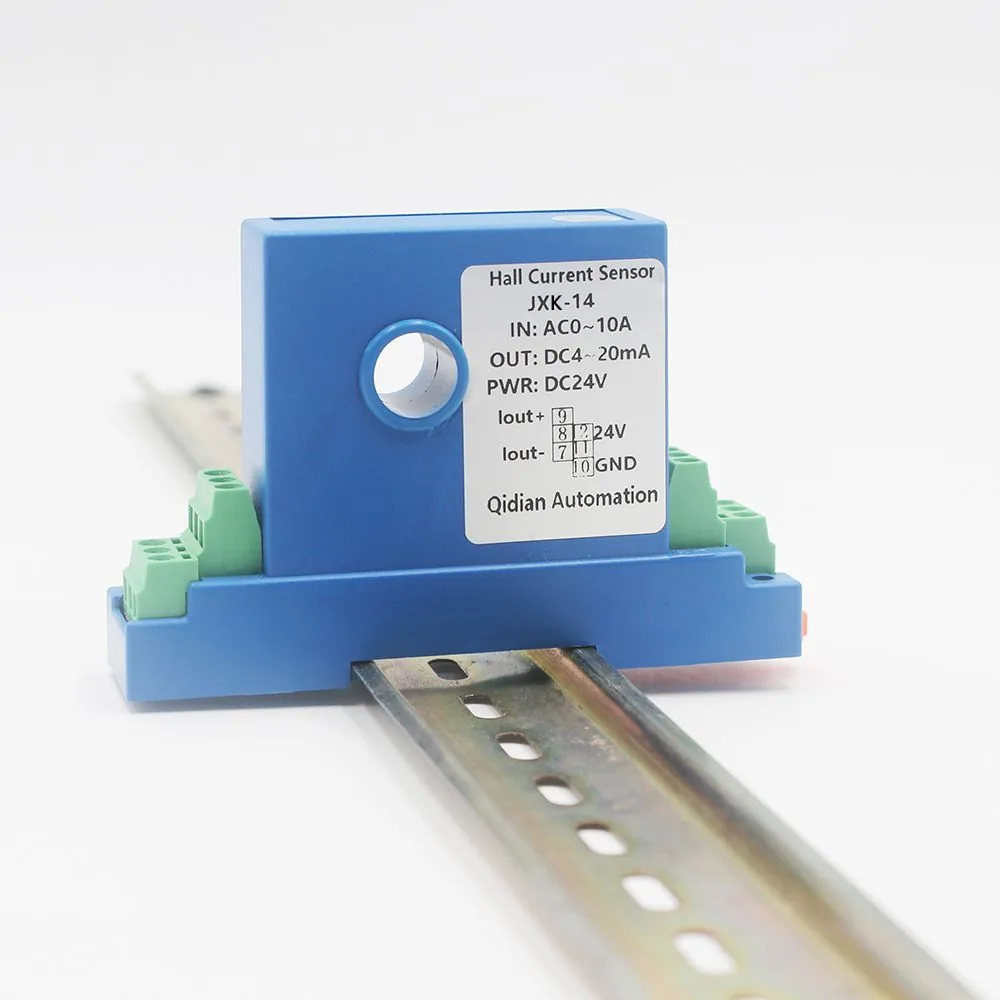

Перетворювач струму на DIN-рейку JXK-14, вихід 4-20 мА / 0-10 В

Каталожний номер: sensor-current-ac_transmitter_din

Ампери як звичайна аналогова величина: один перетворювач на лінію, чотири на модуль

Шукати: JXK-14 AC current transmitter DIN rail 4-20mA 0-10V transducer

Варіанти

Діапазон обирається при замовленні й на ціну не впливає — $29 за штуку в будь-якому виконанні, дешевше від 20 і від 100 шт. Брати найближчий БІЛЬШИЙ за очікуваний струм: на вибраному діапазоні розкладені всі 16 мА виходу, і надто широкий з’їдає роздільність.

Специфікація

Що брати

перетворювач віддає готове ДІЮЧЕ значення постійним сигналом, і саме тому він працює з нашим трактом: аналоговий вхід контролера читає рівень, а не рахує середньоквадратичне з форми змінного струму. Клампи на кшталт SCT-013, які віддають сиру змінну напругу чи струм, для цього не годяться — з них вийде число, що стрибає разом із півперіодом мережі. За сторінкою Anhui Qidian — того самого постачальника, що й у датчика тиску sensor-pressure-vac_100kpa_quarter: входи 0–5, 0–10, 0–50, 0–100 і до 0–150 А, виходи на вибір 4–20 мА, 0–10 В, 0–5 В або 1–5 В, живлення 12, 24 В чи 220 В, точність 0.1 % шкали при лінійності 0.20 %, час відгуку до 50 мс, ізоляція 3 кВ між входом, виходом, живленням і корпусом, отвір під кабель 8 або 12 мм, корпус 24×99×65 мм, 200 г, гарантія 2 роки. Багатоканальність збирається просто: один перетворювач на лінію, чотири перетворювачі на модуль expander-modbus-analog_n4aia04, кілька модулів на ту саму шину RS485

Чого не брати

діапазон обирається під МАКСИМАЛЬНИЙ струм лінії, і взяти із запасом «щоб напевно» тут шкідливо: на перетворювачі 0–150 А струм ТЕНа в 9 А ляже в перші шість відсотків шкали, і роздільність зʼїсть усе, заради чого його ставили. Друге — виходи 4–20 мА і 0–10 В не взаємозамінні: аналоговий вхід самої плати KC868 розрахований на 0–5 В, тож туди потрібне виконання 0–5 В або дільник, а в модулі N4AIA04 канали під струм і під напругу РІЗНІ, і при замовленні треба знати, який сигнал куди піде. Третє — ціна: $29 за штуку при малих кількостях, тобто шість ліній це $174 — дорожче за сам контролер, і тут варто порахувати, чи не вигідніші роз'ємні клампи

Ролі, під які підходить

Прошивка ще не описала жодної ролі цього типу.

Де взяти

• Anhui Qidian (made-in-china) 29 ₴ JXK-14: $29 за 1–19 шт, $25 від 20 шт, $20 від 100 шт. Діапазон, вихід і живлення вказуються при замовленні

Перевірено 20 серпня 2026 р.
