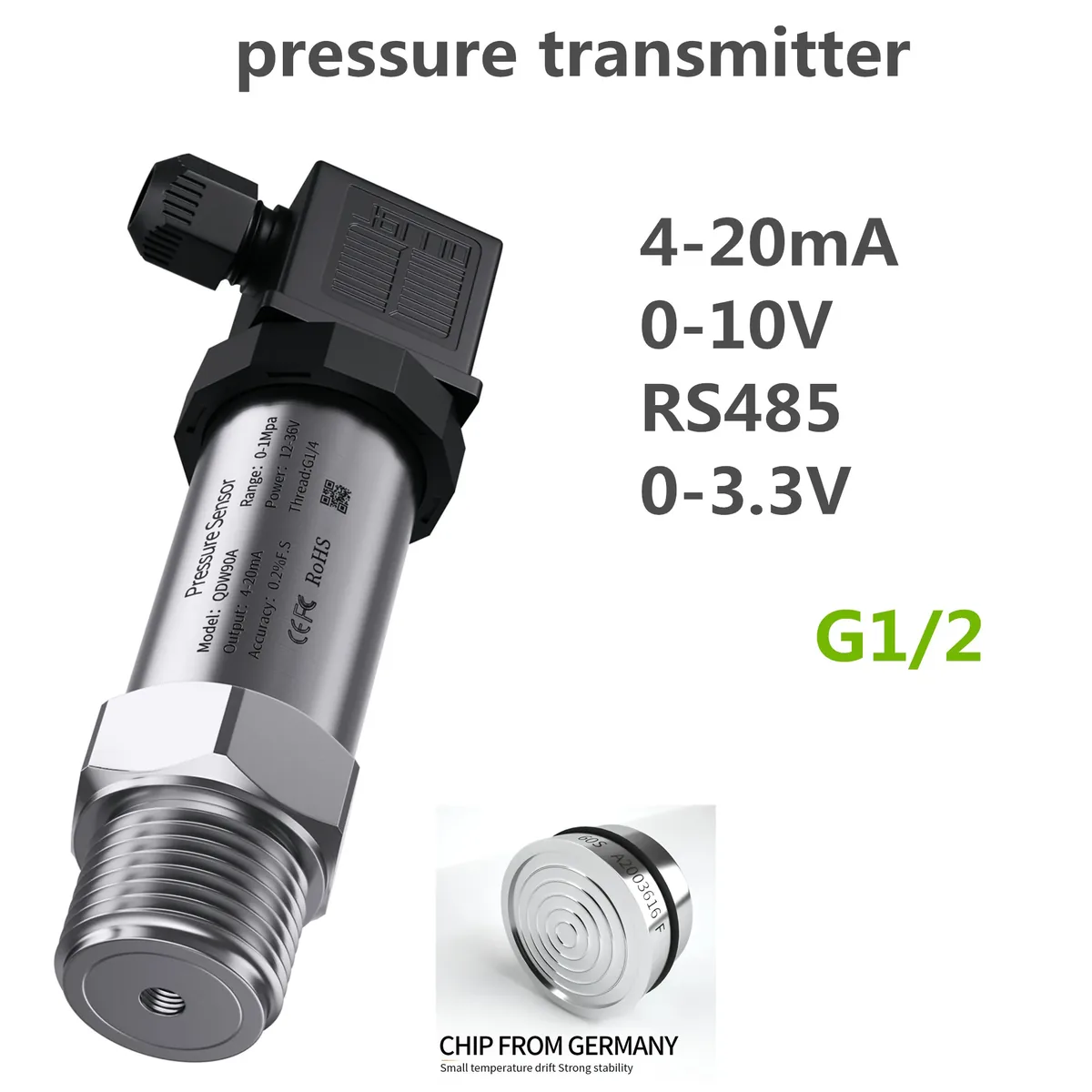

aliexpress.comТільки КитайПеретворювач тиску 0…0.1 МПа (0…1 бар), G1/2
Каталожний номер:
sensor-pressure-0_1mpa_half
Той самий вузол — колона чи куб — але на різьбу 1/2
Шукати: pressure transmitter G1/2 1bar 0-5V 4-20mA transducer
Специфікація
| Підключення | аналоговий |
|---|---|
| Діапазон | 0…100 кПа (0…1 бар) |
| Різьба | G1/2 |
Що брати
у лоті обрати діапазон 1 бар, різьбу G1/2 і вихід 0–5 В — на вхід контролера він іде через дільник 10 кОм + 10 кОм (docs/kb/automation/peripheral-pressure-sensors.md). Різьба ділить позиції: 1/2 сідає прямо в стандартний штуцер куба, 1/4 потребує перехідника. Калібрування нуля після встановлення обовʼязкове — датчик міряє надлишковий тиск і при відкритому в атмосферу кубі має показувати 0.0
Чого не брати
вакууму цей варіант не міряє: шкала починається з нуля, тож для вакуумної перегонки потрібен датчик з мінусовою частиною. Вихід 4–20 мА напряму до входу контролера не підключається
Ролі, під які підходить
steam_generator-pressure-ready, steam_generator-pressure-error, up_column-pressure
Де взяти
- AliExpress ціну не знято у лоті обрати 1 бар, G1/2 і вихід 0–5 В
Перевірено
