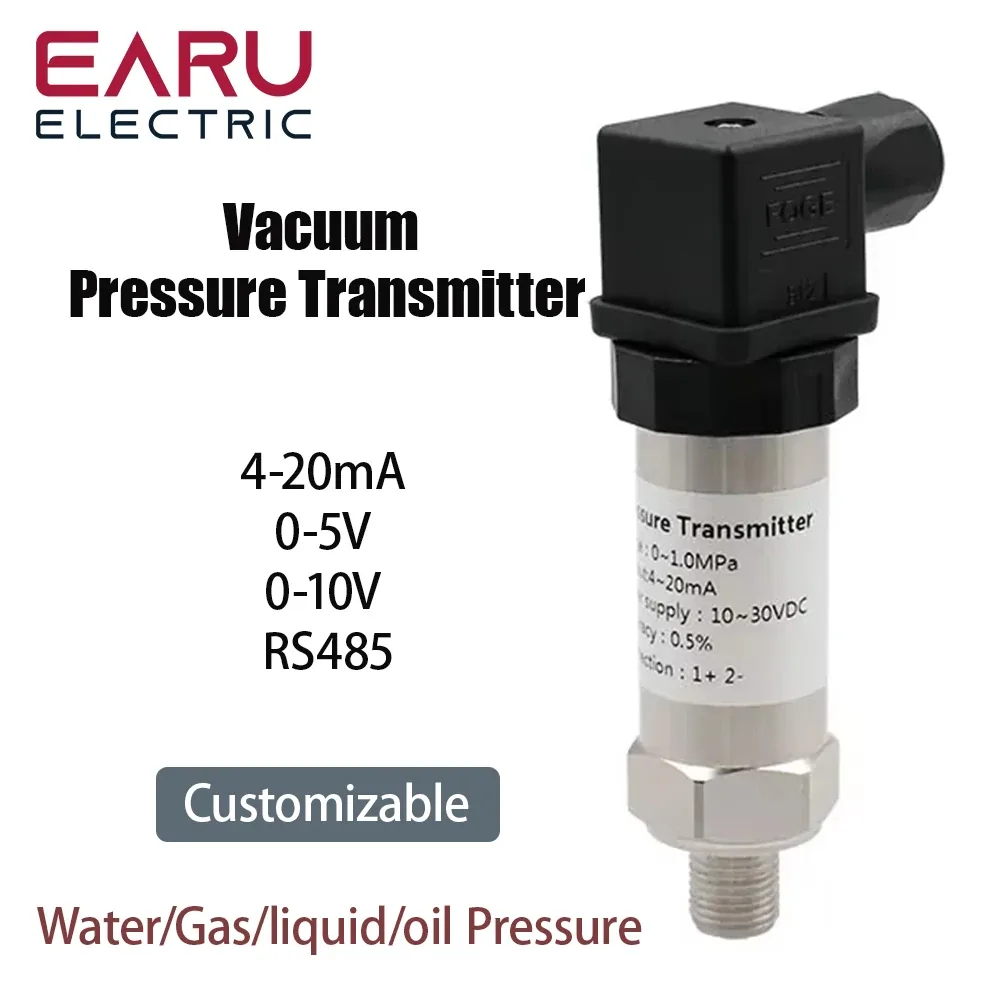

aliexpress.comТільки КитайПеретворювач тиску −0.1…+0.1 МПа, G1/4
Каталожний номер:
sensor-pressure-vac_100kpa_quarter
Тиск у колоні й кубі: шкала охоплює і надлишок, і вакуум
Шукати: vacuum pressure transmitter -100kPa 100kPa G1/4 0-5V negative pressure
Специфікація
| Підключення | аналоговий |
|---|---|
| Діапазон | −100…+100 кПа (−0.1…+0.1 МПа) |
| Різьба | G1/4 |
Що брати
діапазон під вузол: аварійний пресостат куба й колони спрацьовує при 40–50 кПа, тож 100 кПа шкали вистачає із запасом; мінусова частина потрібна для вакуумної перегонки. Вихід брати 0–5 В: вхід ESP32 тримає до 3.3 В, отже резистивний дільник — 10 кОм + 10 кОм для виходу 0–5 В або 30 кОм + 10 кОм для 0–10 В, на виводі виходить 2,5 В (docs/kb/automation/peripheral-pressure-sensors.md). АЦП ADS1115 прошивка поки не підтримує. Прошивка чекає НАДЛИШКОВИЙ тиск у кПа — bbk_script додає до нього барометр і рахує абсолютний, тому після встановлення обовʼязкове калібрування нуля: при відкритому в атмосферу кубі має показувати рівно 0.0
Чого не брати
датчик на 1 МПа й вище в колоні марний: увесь робочий діапазон ляже в перші відсотки шкали. Вихід 4–20 мА напряму до входу контролера не підключається — база знань описує підключення лише для 0–5 В і 0–10 В
Ролі, під які підходить
steam_generator-pressure-ready, steam_generator-pressure-error, up_column-pressure
Де взяти
- AliExpress ціну не знято у лоті обрати діапазон −1…+1 бар і вихід 0–5 В
- AliExpress ціну не знято PCM300, G1/4
- Anhui Qidian (made-in-china) 39 ₴ QDX50A: G1/4, живлення 5 В, вихід 0–5 В у переліку, шкала від −0.1 МПа. US$39 за 1–19 шт, 29 за 20–49, 25 за 50–99. Вага 0.3 кг — брутто за штуку в коробці з інструкцією
