Перетворювач ШІМ → 0–10 В, LC-LM358-PWM2V

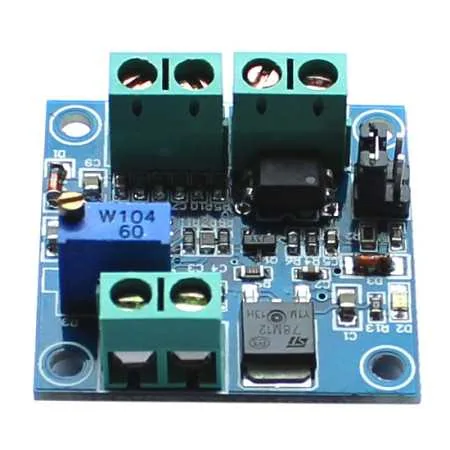

платка на LM358, яка перетворює шпаруватість ШІМ у аналогову напругу 0–10 В: 0 % дає 0 В, 100 % дає 10 В. Потрібна вона скрізь, де обладнання чекає класичний промисловий 0–10 В — а це не лише регулятор потужності, а й входи частотників і вентиляторів. Живлення ОКРЕМЕ, 12–30 В постійного струму, понад 100 мА — з логічної лінії її не запитати. Вхід приймає ШІМ 1–3 кГц. Рівень вхідного сигналу обирається ПЕРЕМИЧКОЮ, і положень рівно два: 4.5–10 В та 12–24 В. На платі є підстроювальний потенціометр — ним зводять верхню точку діапазону. Заявлена похибка 5 %

3.3 В ЛОГІКИ ЗАМАЛО, і це видно з самої перемички: нижнє її положення починається з 4.5 В, тобто ні PCA9685, ні «DAC» KC868-A6 напряму сюди не заходять — між ними й платою потрібен ключ на 5 В або вище. Друге — ЧАСТОТА: діапазон входу 1–3 кГц, PCA9685 у прошивці дає рівно 1000 Гц, тобто впирається в нижню межу, а вбудований ШІМ A6 на 4000 Гц вилітає за верхню і не годиться взагалі. Отже робочий шлях один: PCA9685 плюс підйом рівня. Третє — похибка 5 %: це узгодження сигналу, а не вимірювальний тракт, і ставити за ним щось, де потрібна точність відсотка, не варто. Четверте — окрема лінія живлення 12–30 В: якщо її не передбачити в щиті, платка просто не запрацює, а виглядатиме це як «регулятор не реагує»
