Каталог

11 позицій

Контролери · KinCony

KinCony KC868-A16

Мережа
Ethernet + Wi-Fi
Брати
версія з Ethernet (LAN8720); A16v3 — інший процесор ESP32-S3, розкладку прошивка не описує
Не брати
продавці з рф у видачі — не розглядаємо; в Україні офіційно не представлений
Контролери · KinCony

KinCony KC868-A6

Мережа
Wi-Fi (без Ethernet)
Брати
має ШІМ-виходи (DAC), яких у A16 немає — важливо для плавного нагріву й насосів
Не брати
малий комплект портів: вісім реле вже не влізуть
Розширювачі портів

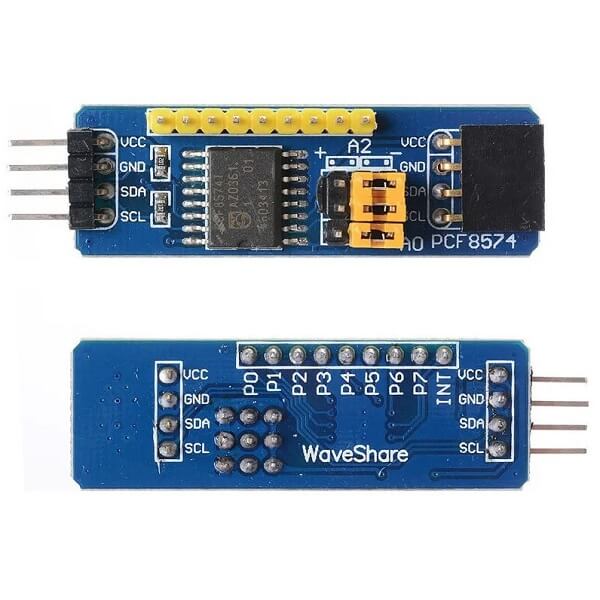

Модуль розширення портів PCF8574 (I2C)

Інтерфейс
I2C
Каналів
8
Адреси
0x20–0x27
Брати
плата розширювача портів, а не перехідник PCF8574 для LCD1602 — це різні товари з тим самим чипом
Не брати
адреси 0x21, 0x22, 0x24, 0x25 на платах KC868 уже зайняті власними розширювачами — свій модуль перемикати на іншу адресу
Розширювачі портів

АЦП ADS1115, 16 біт, 4 канали (I2C)

Інтерфейс
I2C
Каналів
4
Адреси
0x48–0x4B
Брати
16 біт, 4 канали; адреси 0x48–0x4B перемикаються перемичкою
Не брати
не плутати з ADS1015 — той 12-бітний, зовні модулі однакові
Розширювачі портів

ШІМ-драйвер PCA9685, 16 каналів (I2C)

Інтерфейс
I2C
Каналів
16
Брати
до 25 мА на канал — силу комутувати через драйвер, не напряму
Не брати
на KC868-A16 власних ШІМ-виходів немає взагалі, тож для плавного нагріву цей модуль обов'язковий, а не опційний
Живлення й захист · Mean Well

Mean Well HDR-15-12 (12 В, 15 Вт, DIN)

Вихід
12 В
Потужність
15 Вт
Монтаж
DIN-рейка
Брати
серія HDR — компактна, на DIN; DR і NDR — більші за габаритом
Не брати
живити контролер від того самого блоку, що й силові клапани: просадка при спрацюванні дає перезавантаження
Живлення й захист · Mean Well

Mean Well HDR-30-24 (24 В, 36 Вт, DIN)

Вихід
24 В
Потужність
36 Вт
Монтаж
DIN-рейка
Брати
потужність рахувати за піковим струмом усіх клапанів, які можуть відкритися одночасно
  • meanwell.kiev.ua 708 ₴
  • 5watt.ua ціну не знято каталог серії, модель обрати в списку
Датчики

DS18B20 у нержавіючій гільзі

Підключення
1-Wire
Діапазон
−55…+125 °C
Кабель
від 1 м
Живлення
3–5.5 В
Брати
гільза нержавійка (не латунь), кабель від 1 м; довжина на точність не впливає — сигнал цифровий
Не брати
модулі з уже впаяним резистором 4.7k: на шинах KC868 підтяжка є на самій платі, друга псує шину. Кабель брати екранований (FTP 5e/6), екран на GND лише з боку контролера
Датчики

Барометр BMP280 (I2C)

Підключення
I2C
Живлення
3.3 або 5 В
Брати
версія на 5 В, якщо шина 5-вольтова: модулі бувають і 3.3 В без перетворювача рівнів
Не брати
для ролі system-barometer вологість не потрібна — BME280 брати немає сенсу, якщо не міряєте клімат
Датчики

Барометр з вологістю BME280 (I2C)

Підключення
I2C
Живлення
3.3 або 5 В
Брати
повний аналог BMP280 з додатковим каналом вологості; потрібен лише там, де міряють клімат
Не брати
дешеві лоти з підписом BME280, у яких насправді BMP280 — вологості не буде; перевіряти за адресою і чипом
Виконавчі механізми

Електромагнітний клапан 12 В, NC, 1/2"

Напруга
12 DC В
Різьба
1/2"
Без напруги
закритий (NC)
Корпус
латунь
Робочий тиск
до 0.8 МПа
Брати
NC (нормально закритий) — без напруги потік перекрито; корпус латунь або нержавійка для гарячого; робочий тиск від 0.02 МПа — прямодіючі не відкриються на самопливі
Не брати
пластиковий корпус на гарячій воді; 12 В комутувати через MOSFET, 220 В — тільки через SSR
