17 комплектів
Каталог відповідає на три питання: де це взяти, чим замінити — і що брати РАЗОМ, щоб сценарій працював. Ось третя відповідь. Склад продуманий, а не зібраний за категоріями: у кожній позиції написано, чому вона тут саме така. Ширші комплекти складені з вужчих — беруть їх цілком, а не переписують.
Ширший комплект, зібраний із чотирьох вужчих. Вони взяті ЦІЛКОМ, а не переписані сюди: правка у вужчому доїжджає сюди сама. Своїх позицій лише дві — мозок і кабель до нього.

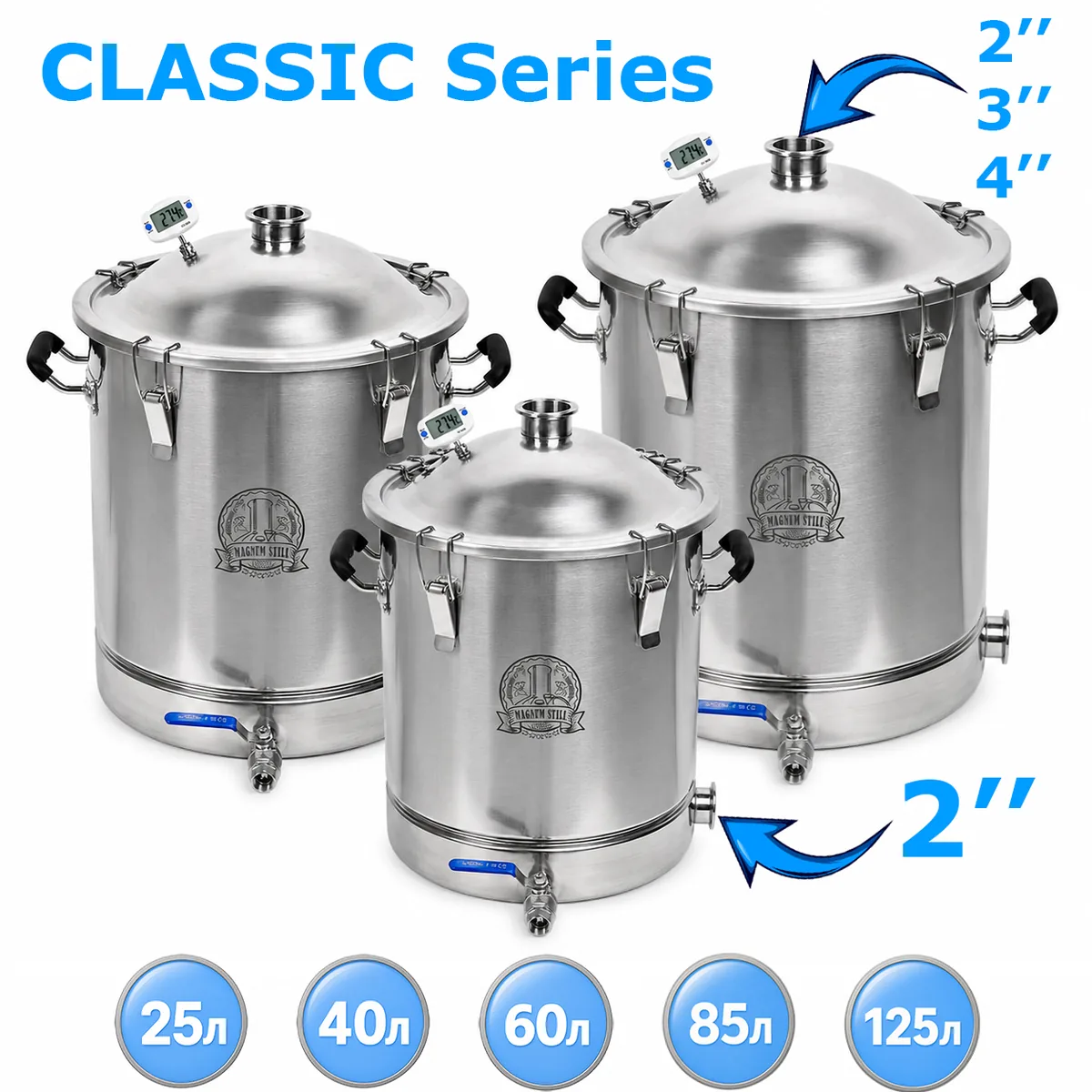

Залізо й мозок під першу та повторну перегонку: куб, бражна колона 2″, контролер, датчик у кубі й нагрів 3 кВт комплектом. У прошивці ролей для потстілу поки немає (роздано лише ББК), тож coverage цей склад не підтвердить — комплект зібрано руками за клампами й потужністю.

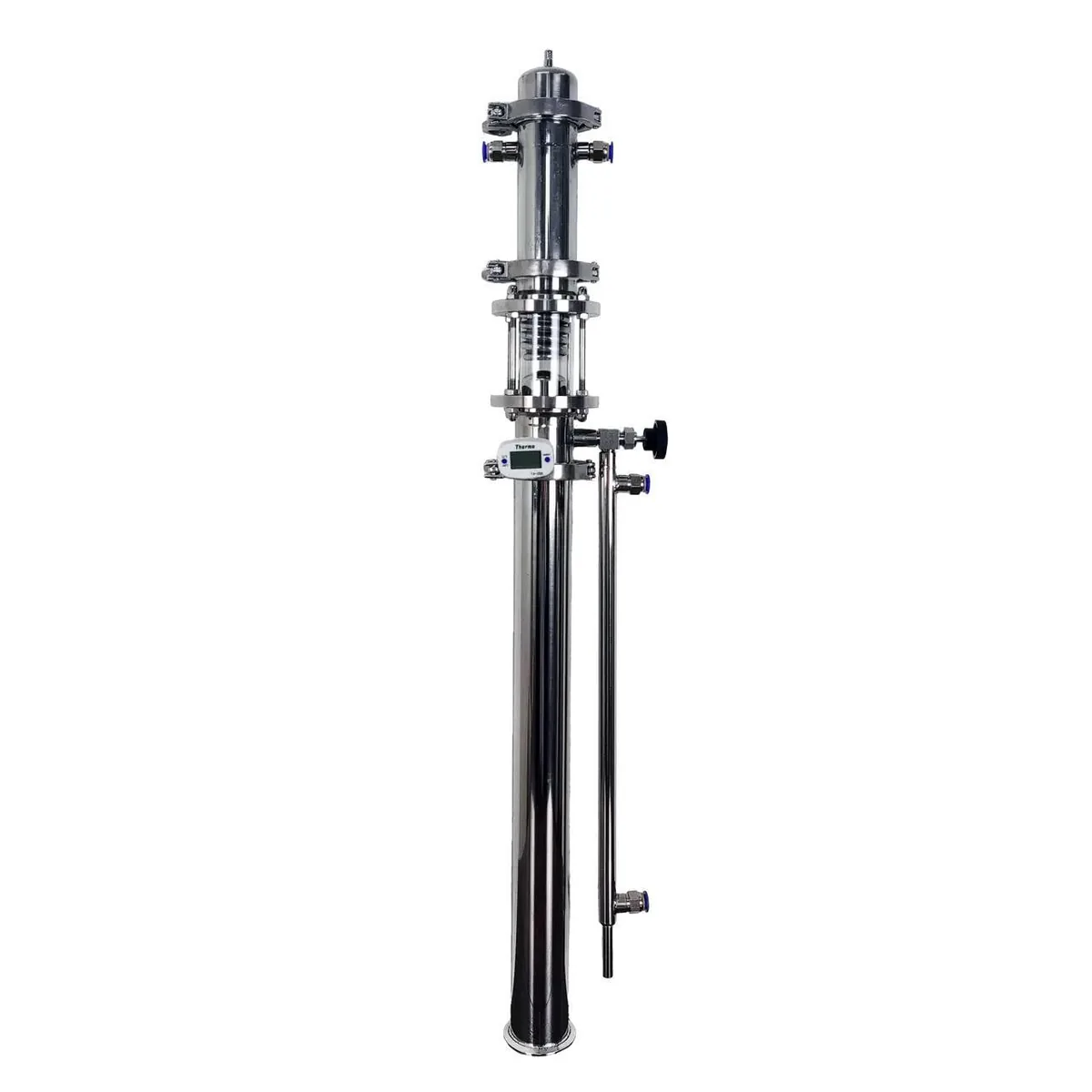

Те саме залізо й мозок, але під ректифікацію: куб, ректифікаційна колона 2″, контролер, датчик у кубі й нагрів 3 кВт комплектом. Відбір лишається ручним, голчастим краном колони: електромагнітного клапана в складі немає навмисно — розмір різьби на вузлі відбору продавець не називає, а ролей РК у прошивці поки немає.

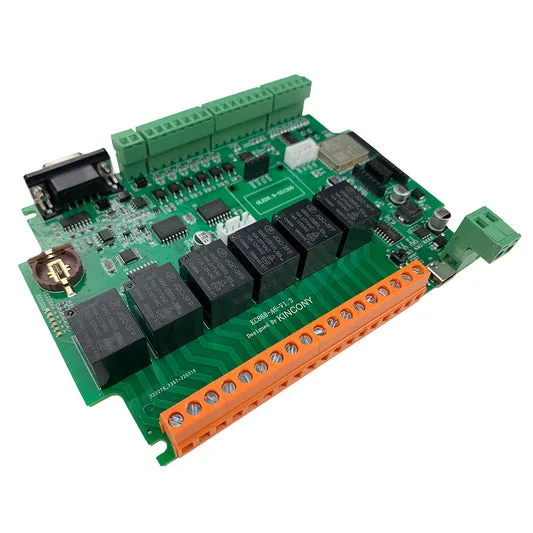

Контролер, чотири вузли-датчики на литих роз’ємах M12 двома ланцюжками — «верх» і «низ» — і начинка ящика. Головне тут — надійний сигнал термометрів: литі роз’єми замість скруток і короткі відводи замість зірки з довгих кабелів. Ящик з нержавійки робиться під замовлення й сюди не входить.
Те саме, що на A6, але термометри розкладені на три ланцюжки — куб окремо — і нагрів плавний через ШІМ-розширювач, бо виходу DA в A16 немає. Ящик з нержавійки робиться під замовлення й сюди не входить.

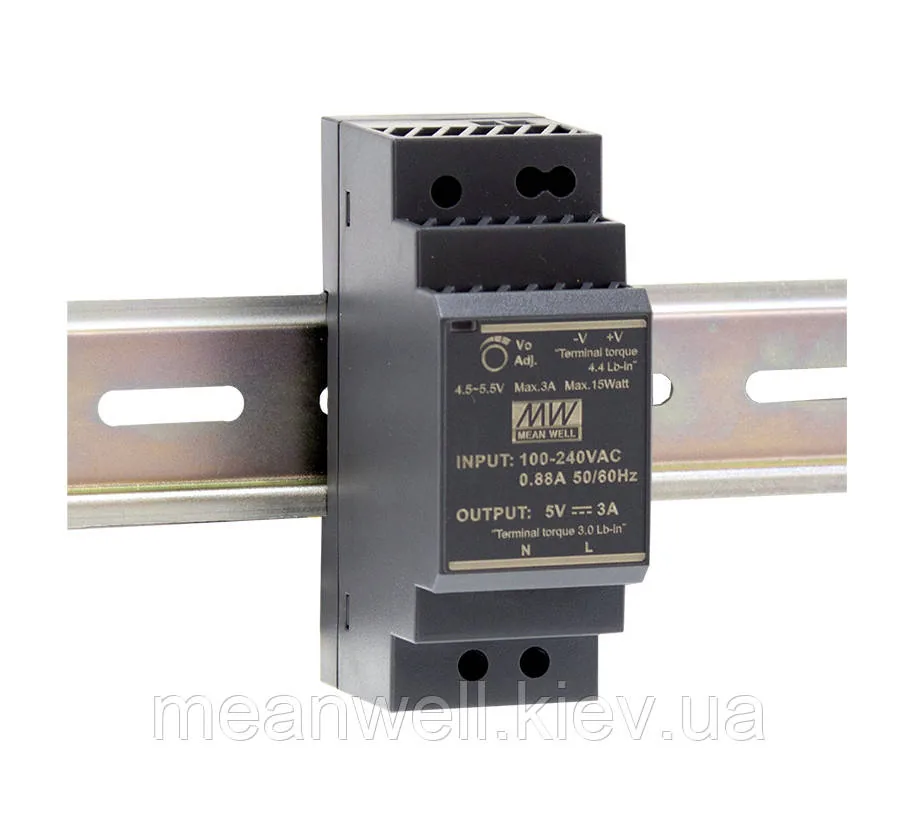

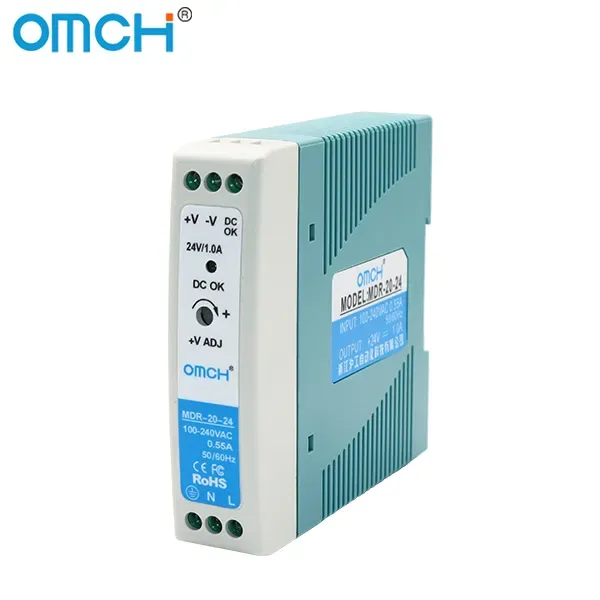

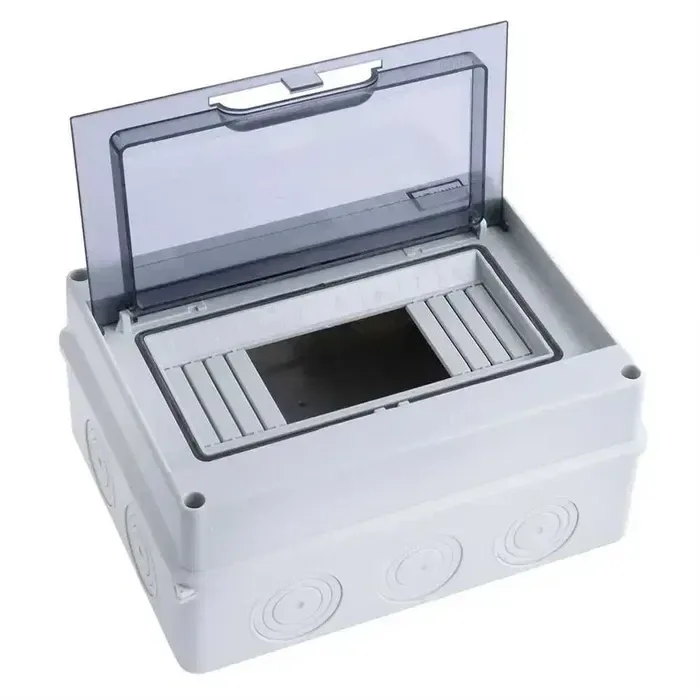

Корпус, рейка, живлення 24 В і вводи. Чиста інфраструктура: органи керування належать тому, чим керують, тож вони живуть у функціональних комплектах, а не тут.
Усе, що стоїть у ящику й на його стінках, крім контролера й гнізд термометрів. Корпус з нержавійки — під замовлення, тому пластикового боксу зі «Щита на DIN» тут навмисно немає. Роз’єми різних типів: M12 — датчики, GX16-2 — клапан, сальник — ТЕН, C14 — живлення ящика, тож сплутати при підключенні не вийде.

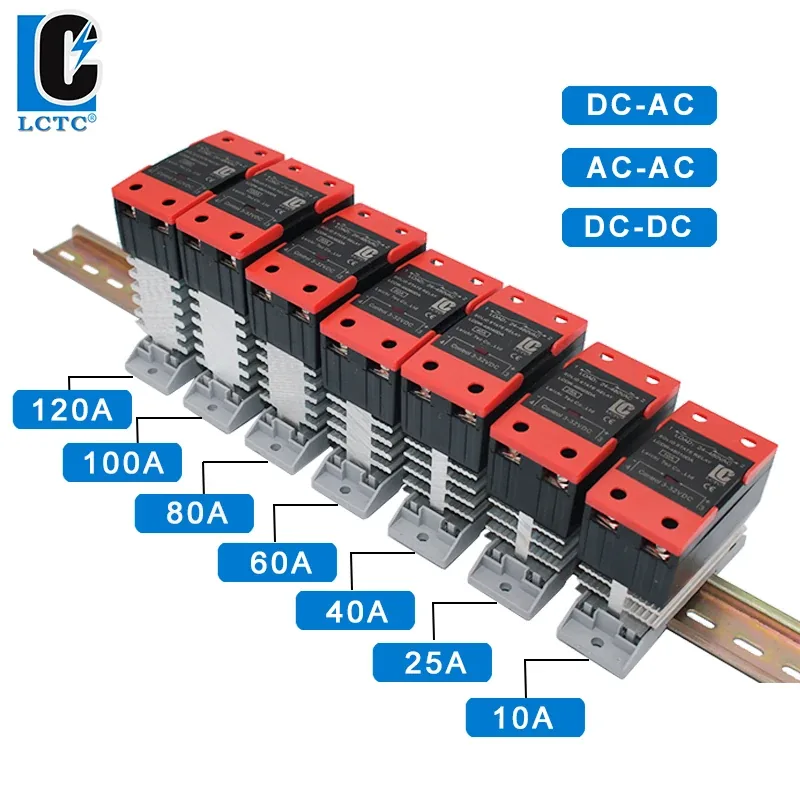

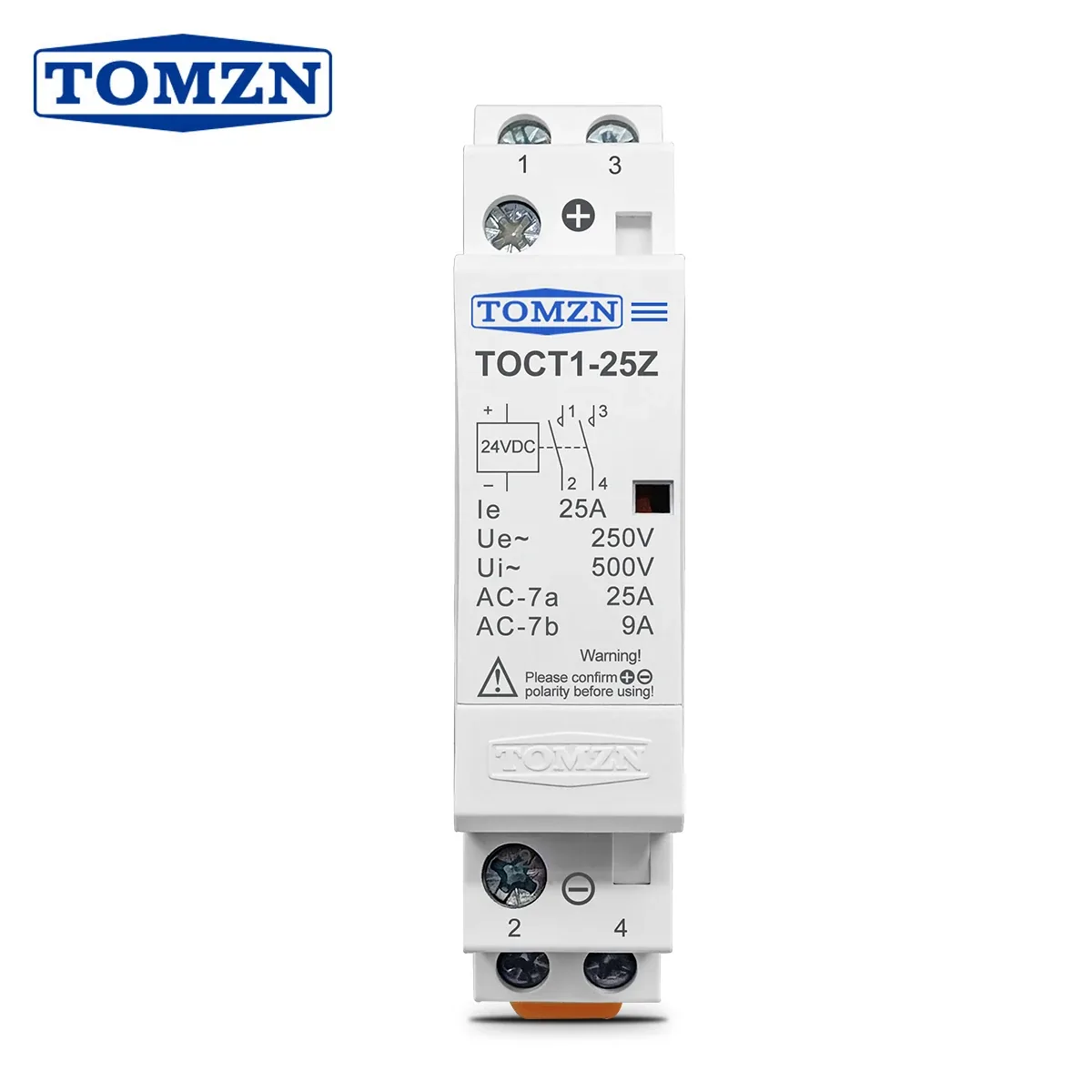

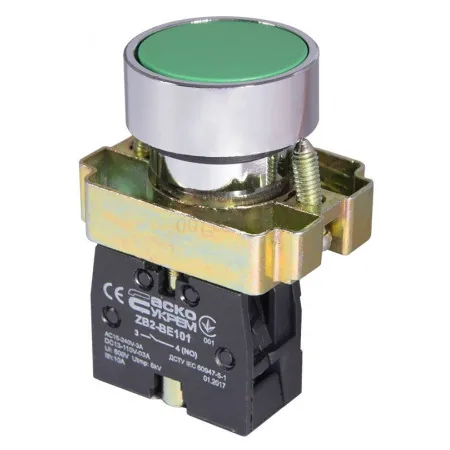

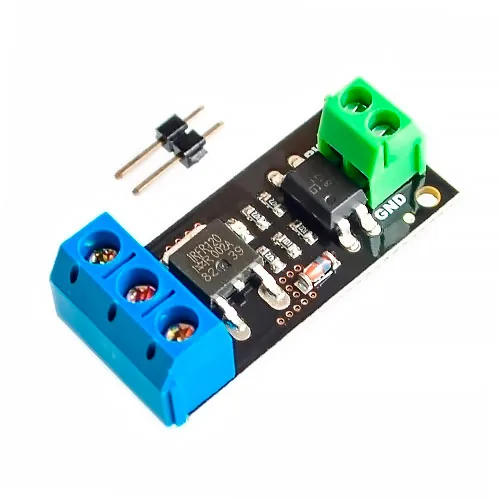

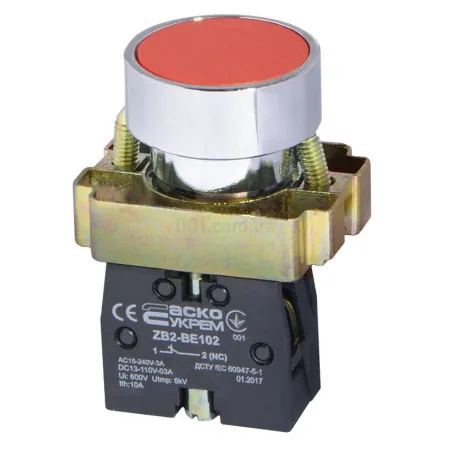

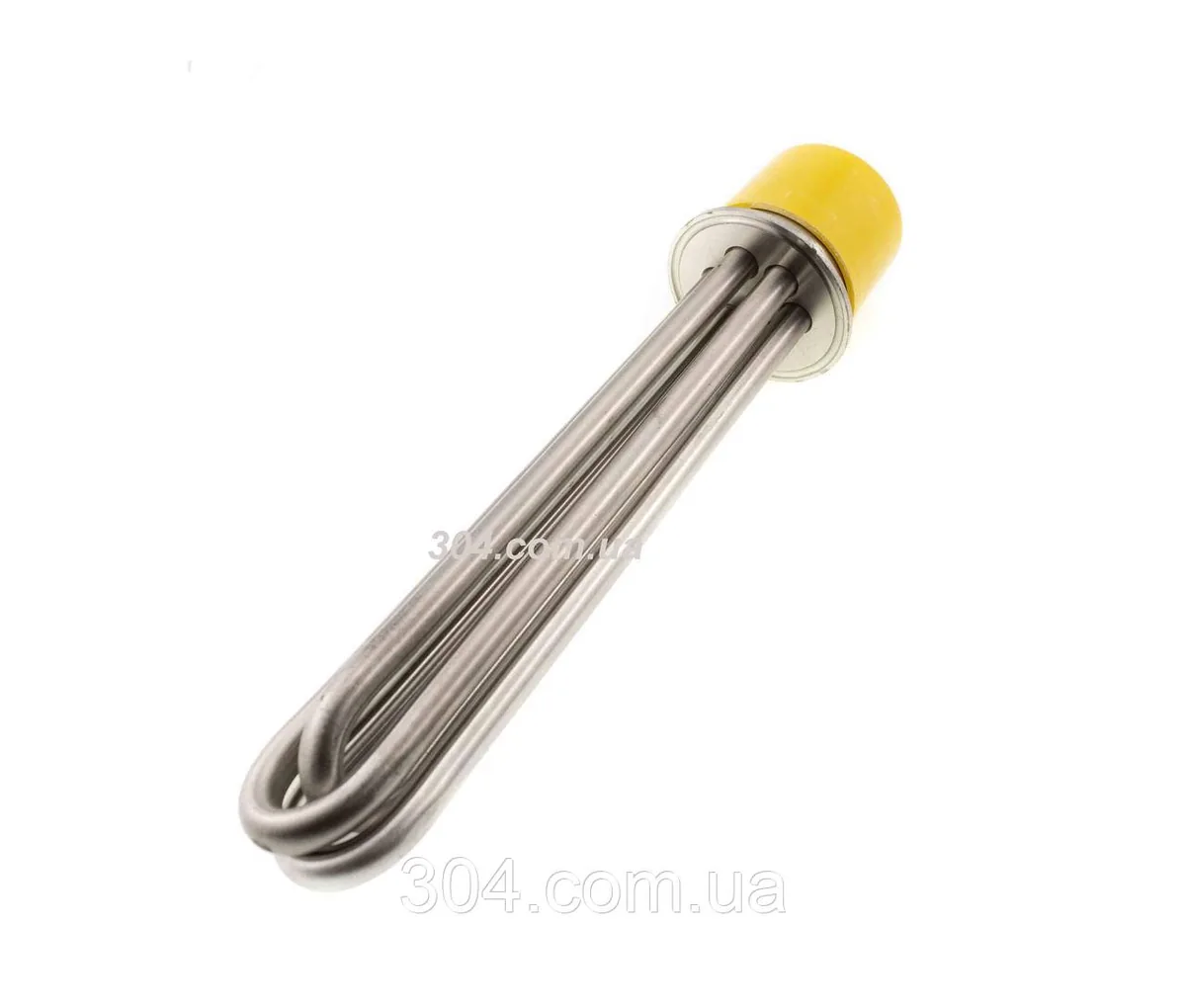

Силова частина нагріву під однофазну лінію разом з органами керування: сам ТЕН, чим його вмикати, чим рвати, коли твердотілка пробʼється, і чим зупинити рукою.

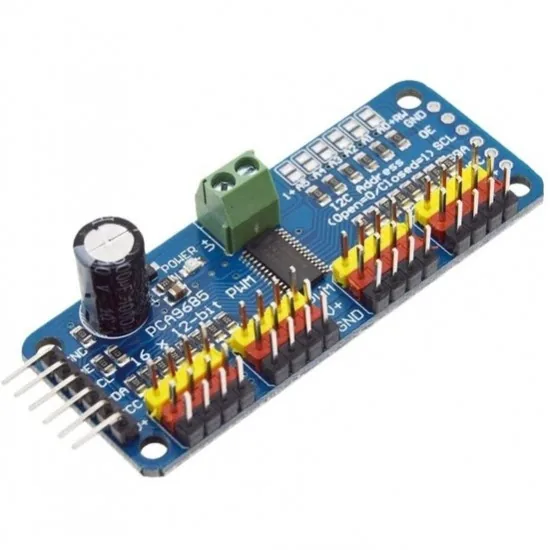

Потрібен НЕ всім. У A16 власних ШІМ-виходів немає взагалі, у A6 вони є — тож цей комплект беруть тільки ті, у кого плата без DAC.

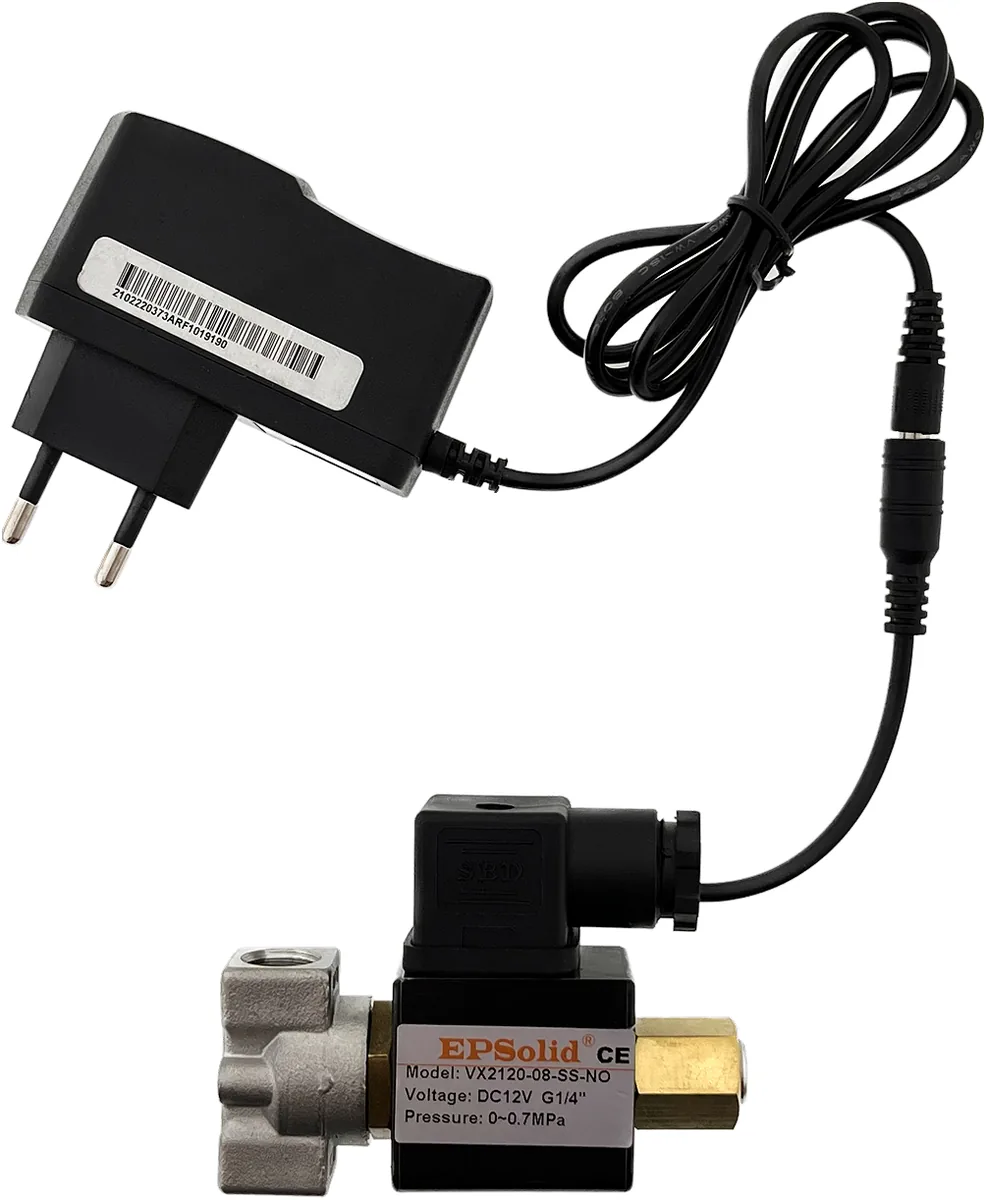

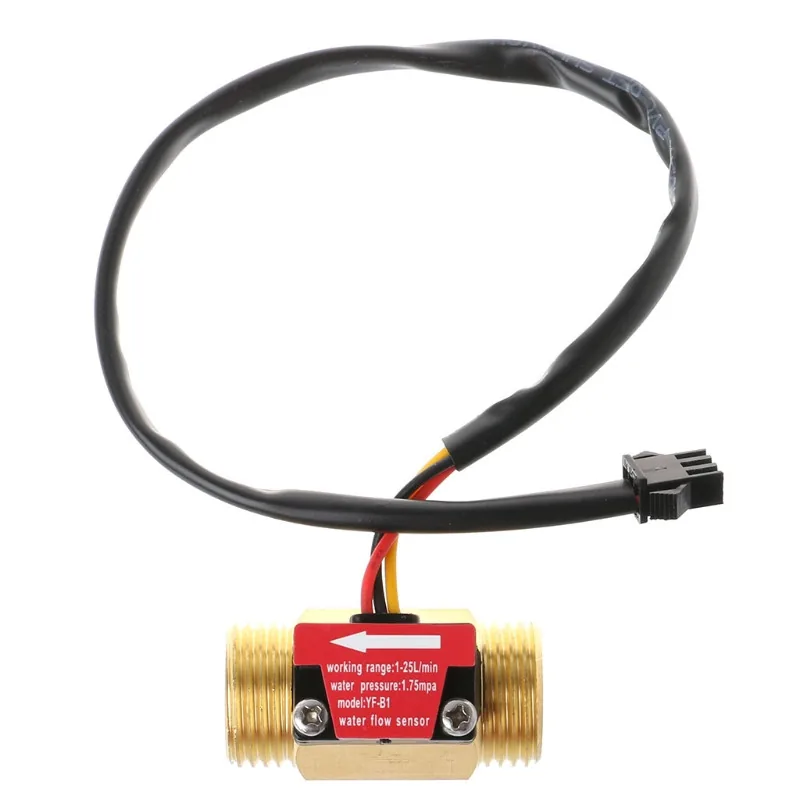

Клапан, який при знеструмленні лишає воду відкритою, плюс докази того, що вода справді пішла.

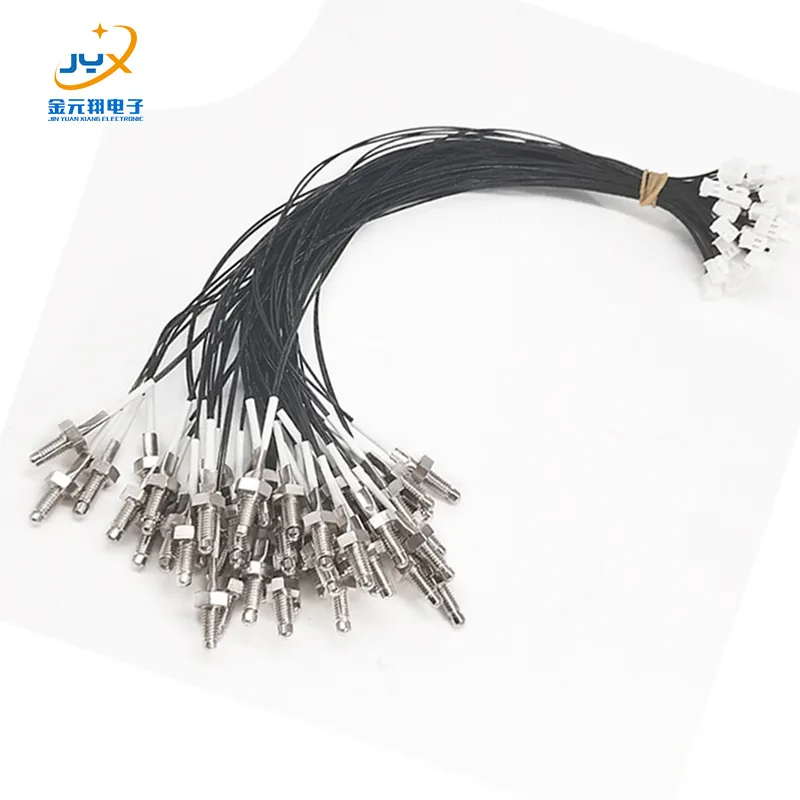

Вузол-датчик — готовий залитий зонд із хвостом, укороченим до 20–30 см (біля куба до 50 см), і вилкою M12 під пайку; трійник на магістралі біля кожної гільзи. Вузли збирає й реєструє в прошивці стенд, клієнт лише вмикає їх у трійники: порядок у ланцюжку не важить, важить лише шина.

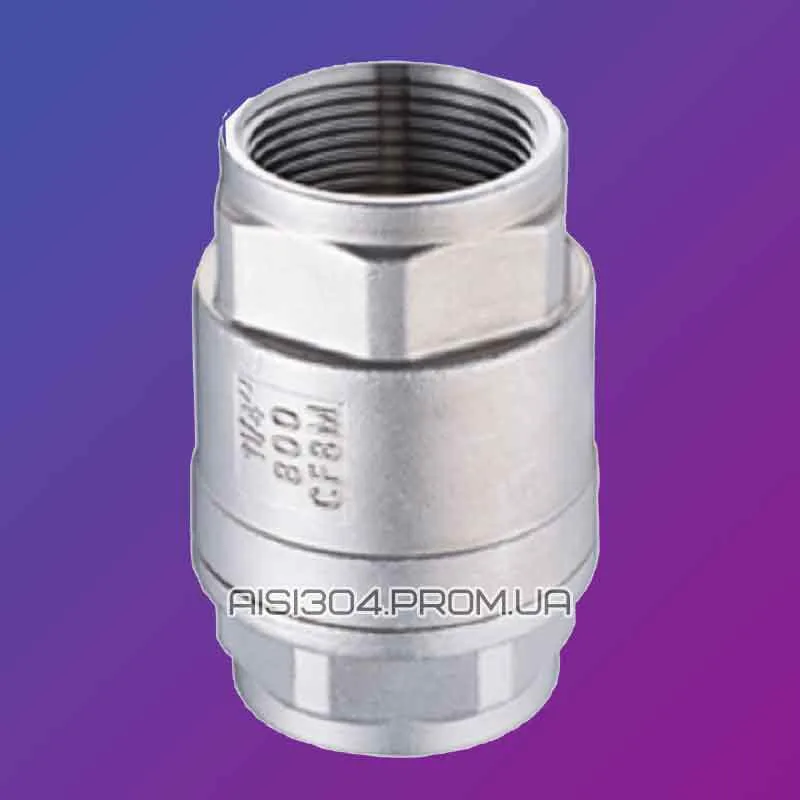

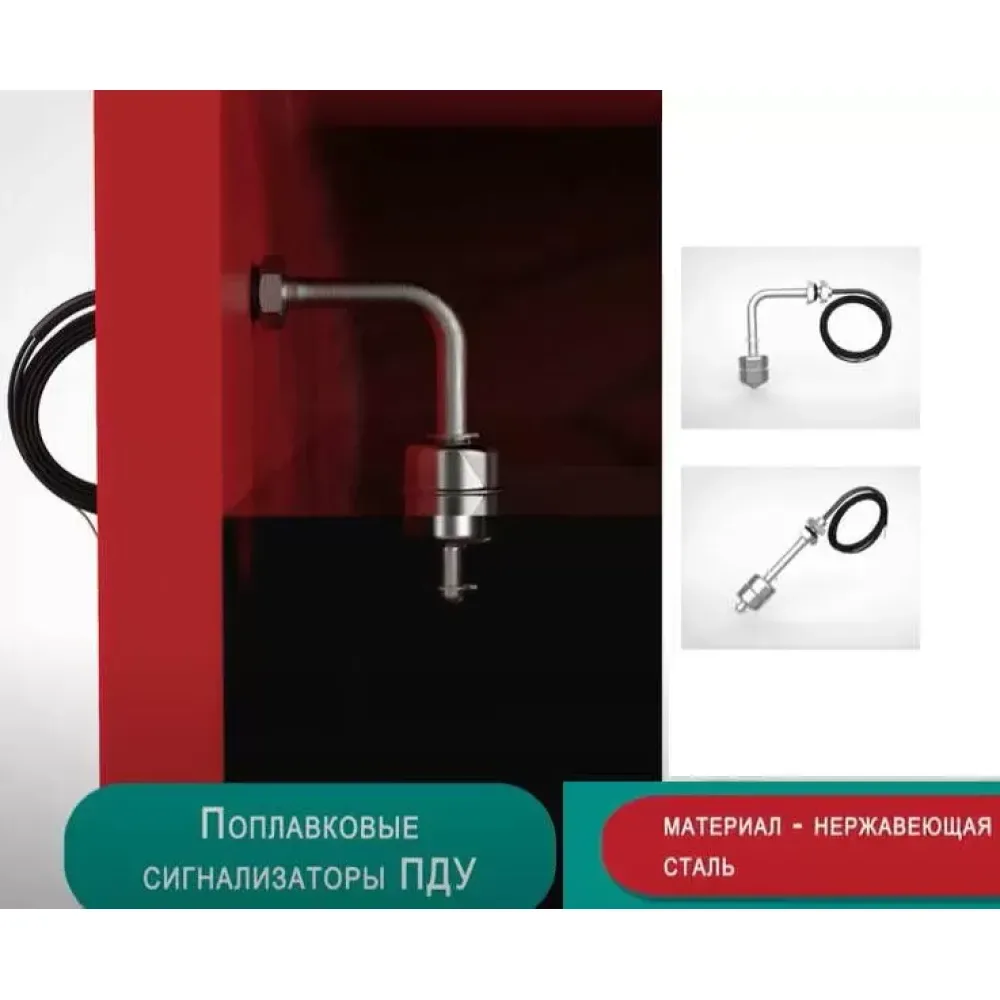

Закриває ролі скрипта-учасника «Рівень води» (прошивка 0.2.93): «Налив бака» (fill-tank) і два з трьох датчиків рівня — «Рівень — низ» (level-low) та «Рівень — верх» (level-high); третій, «Рівень — середина», не обов'язковий. У параметрах учасника пара «Вимикати подачу на датчику» = верх, «Вмикати подачу на датчику» = низ — рівень гуляє між поплавками, клапан клацає рідше. Сухий хід і переповнення — не логіка скрипта, а умови вкладки «Безпека» цього ж учасника. Аварійний контакт тиску — роль «Тиск — аварійний датчик» скрипта «Тиск пари» — до цього комплекту не входить. Дивертор на 24 В сідає на вихід KC868-A16 напряму і на сухий контакт A6 — окремого ключа, як для клапана охолодження, тут немає навмисно. Зворотний клапан стоїть на паровій лінії, а не на воді: він не пускає затір назад у генератор, коли ТЕН вимкнули. Повнопрохідний дивертор на 230 В — окремим комплектом «Дивертор наливу на 230 В».

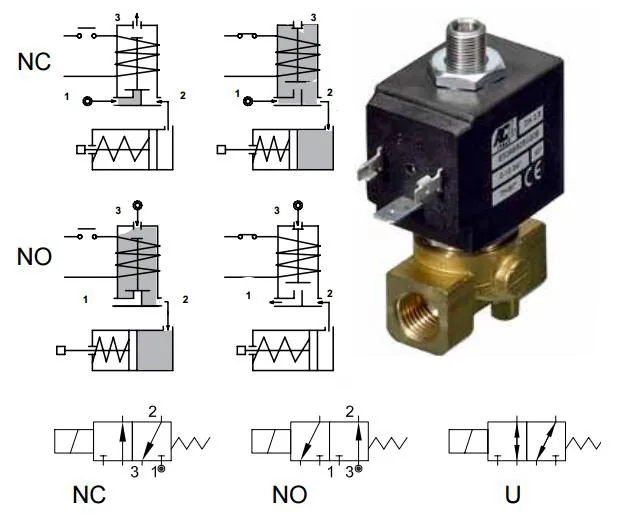

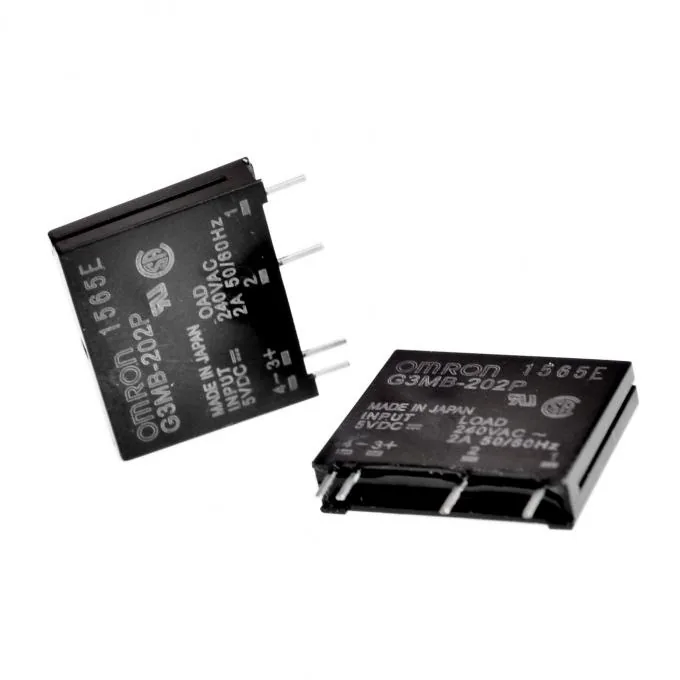

Потрібен НЕ всім — заміна дивертора з комплекту «Налив парогенератора»: кульовий кран з повним проходом, якому байдужий тиск водопроводу, тоді як прямодіючий 3/2 з отвором 2,5 мм понад 4–5 бар відкривається сам. Ціна — 230 В на приводі: на виходи KC868-A16 мережу подавати не можна (kc868-a16-outputs.md:73), тож кран вмикається через мале SSR, і воно ж знімає питання RC-снабера на контакті A6. Рівні й зворотний клапан — з основного комплекту.

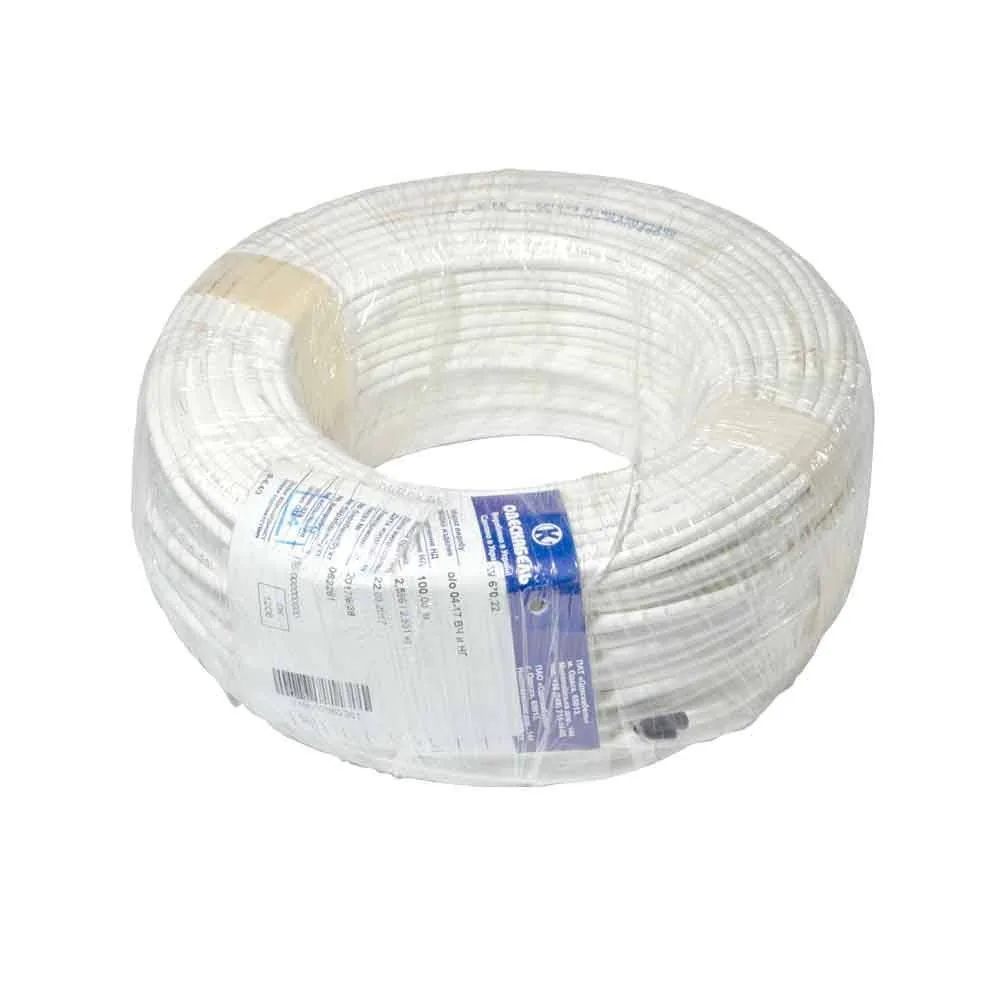

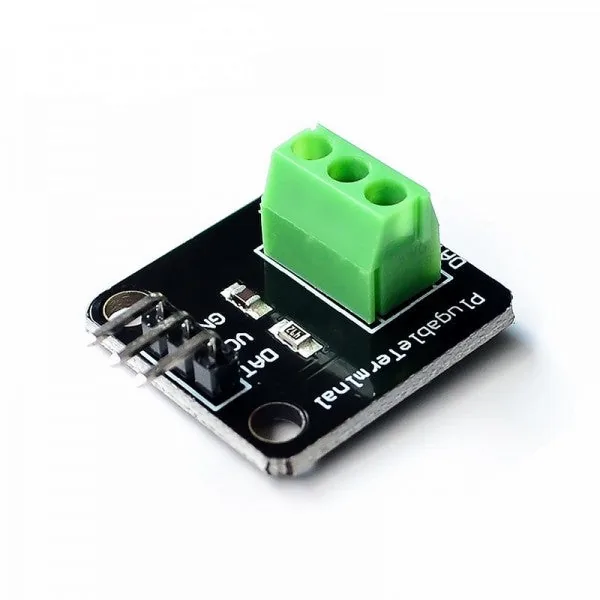

Куб, низ колони й вихід дефлегматора однією шиною — з гільзами й кабелем. Підтяжка 4.7 кОм уже на платі KC868, тож модулів і адаптерів із резистором тут немає.

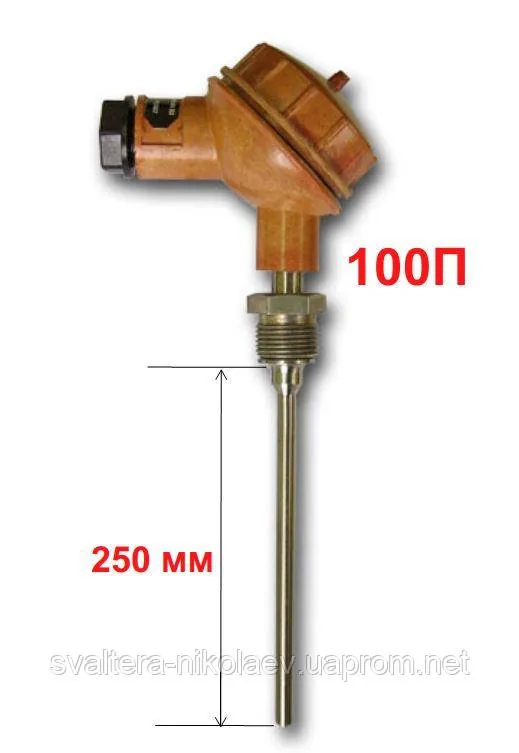

Парогенератор і перегріта пара, куди 1-Wire не дістає в принципі: модуль на шину плюс сам датчик, якого в його лоті немає.

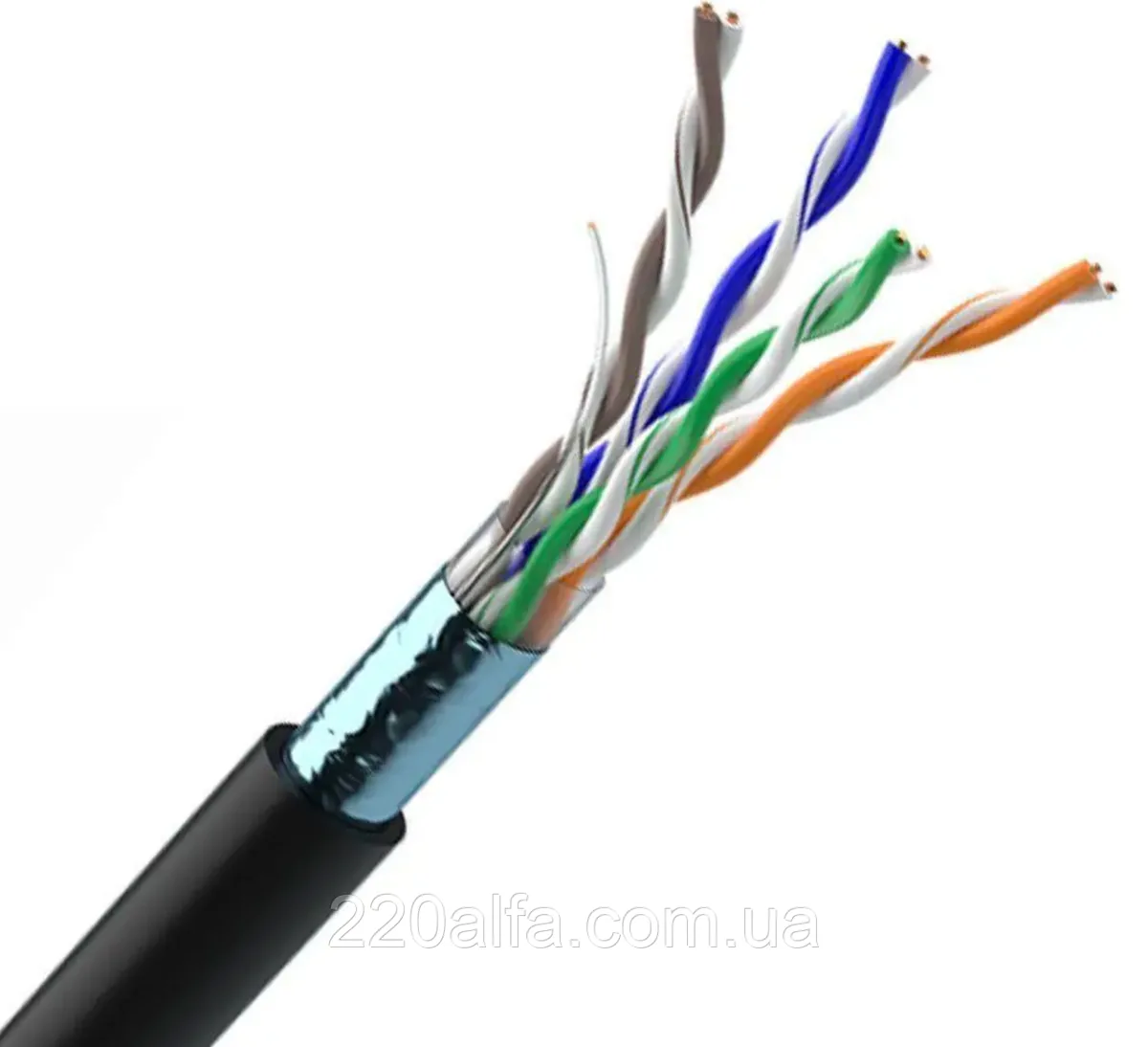

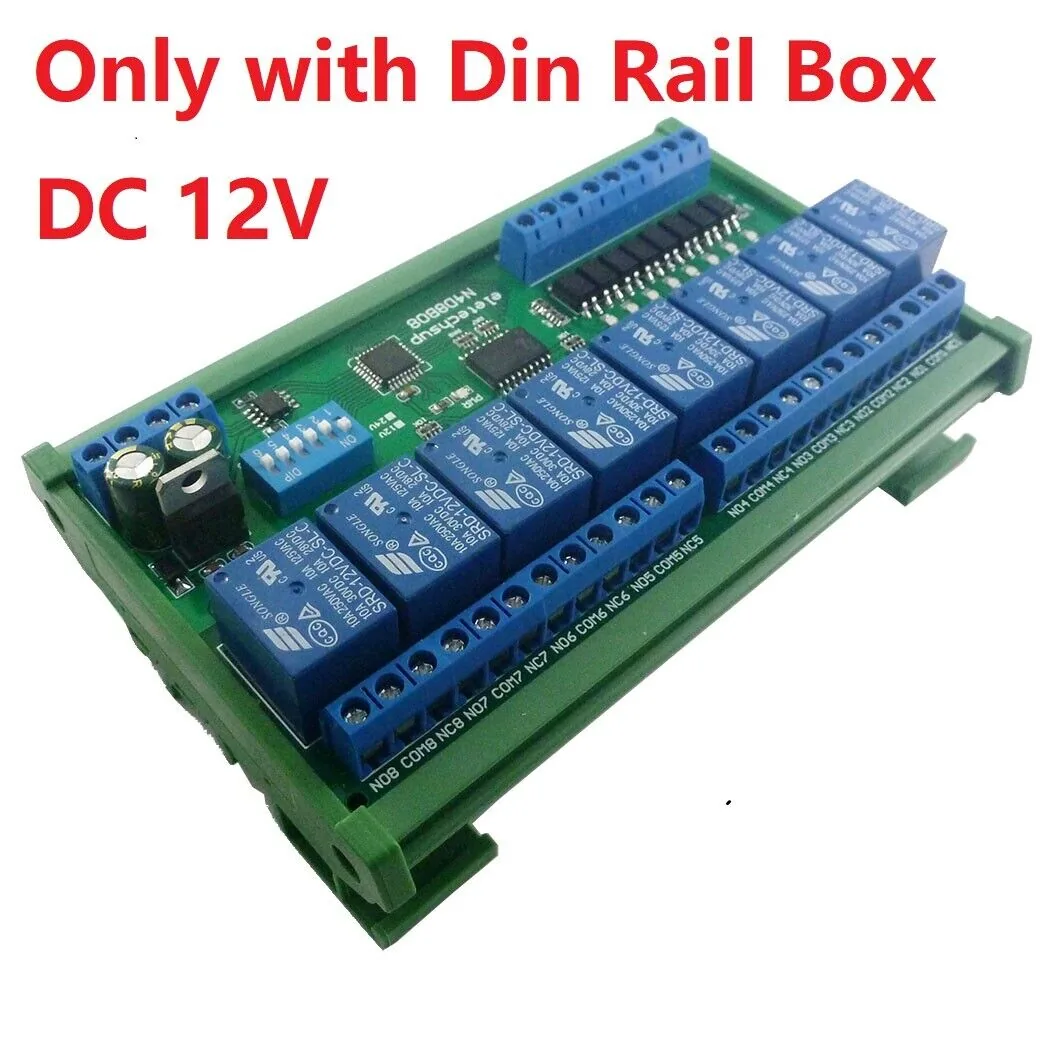

Одна вита пара, на якій ростуть реле, входи й лічильники. Розкладку контролера чіпати не треба.

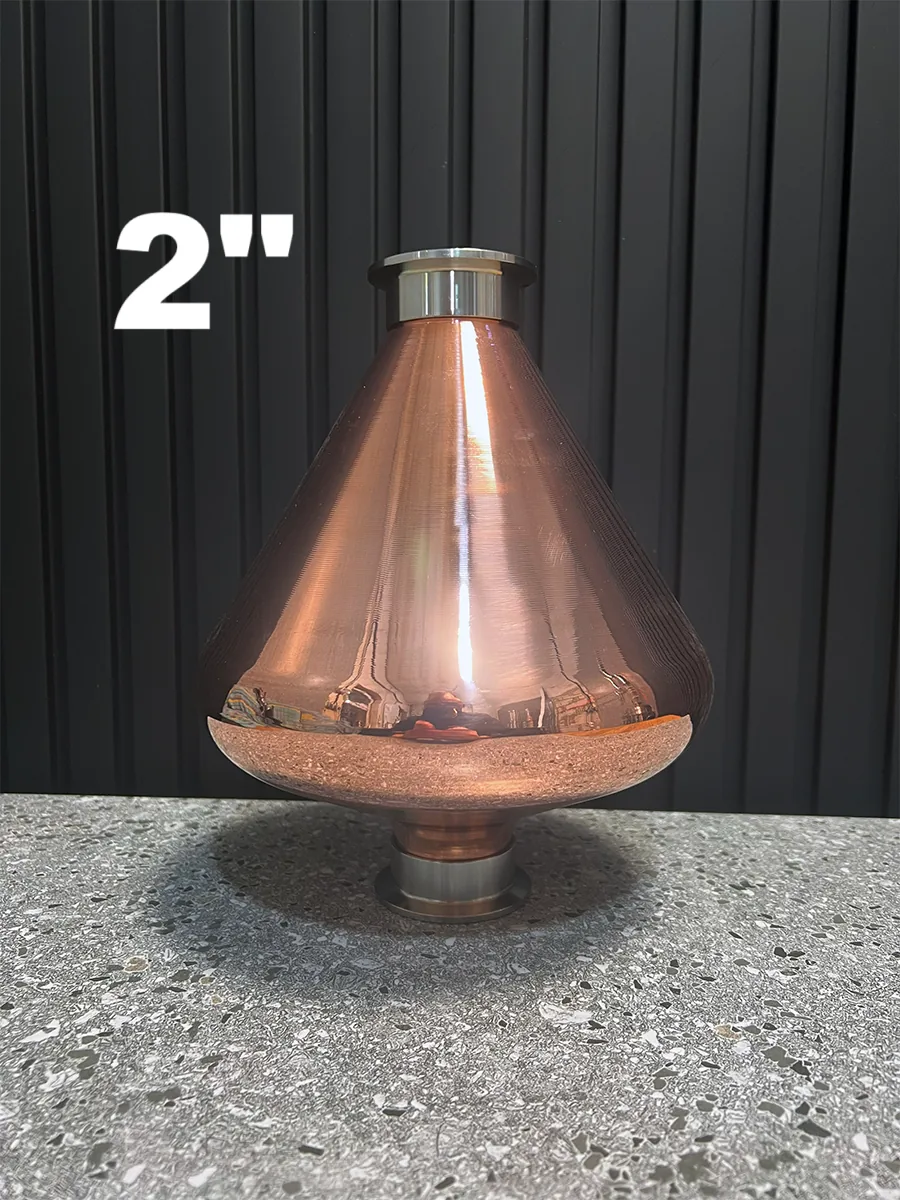

Потрібен НЕ всім, тому окремо: шолом стає між кубом і будь-якою колоною 2″ цього каталогу — мідь забирає сірку, черево гасить піну. Продавець радить його для кубів до 40 л.
