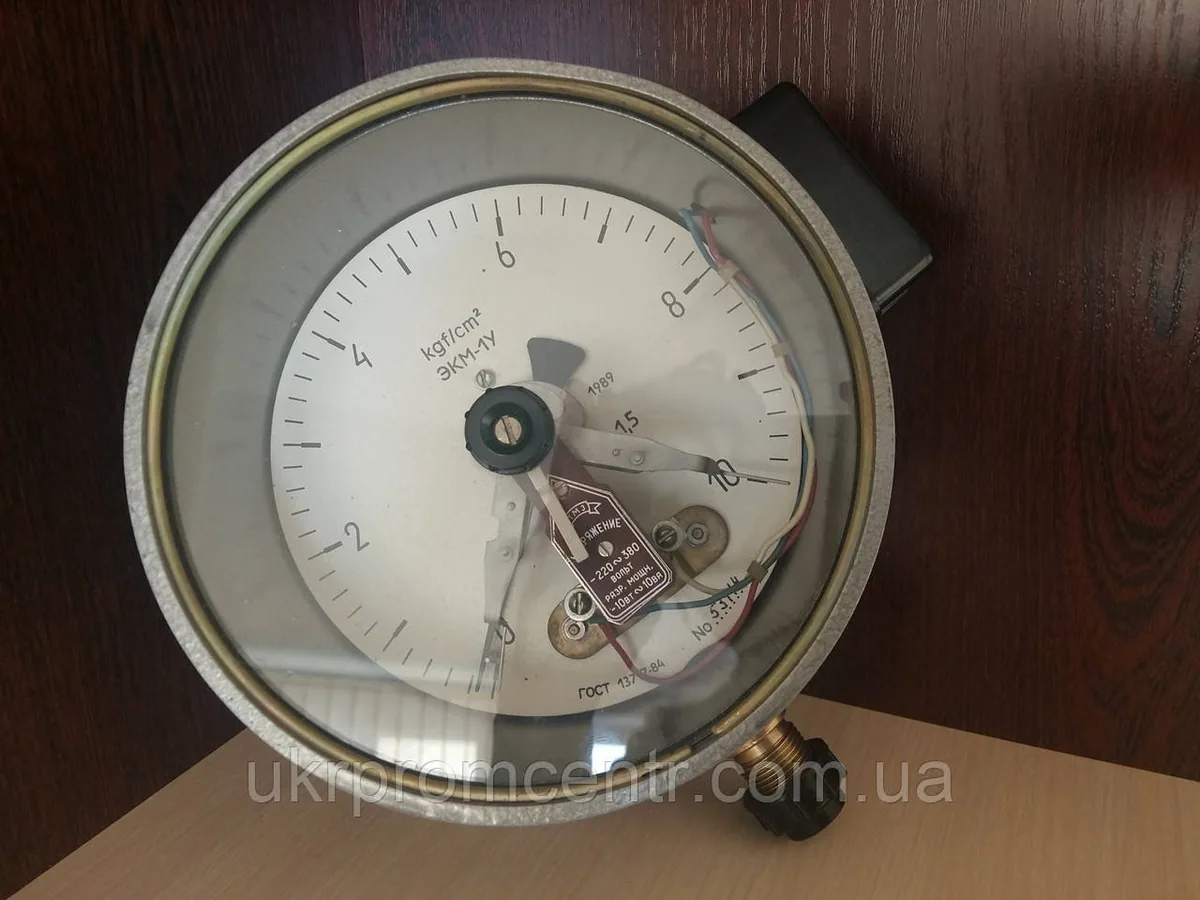

rozetka.com.uaЄ в УкраїніМанометр електроконтактний ЕКМ-1У, дві сигнальні стрілки
Каталожний номер:
sensor-pressure-contact_gauge_ekm
Два пороги тиску парогенератора сухим контактом: робочий і аварійний
Шукати: манометр електроконтактний ЕКМ-1У сигналізуючий 0-1 кгс/см2
Варіанти
| Виконання | Ціна | Наявність | |
|---|---|---|---|
0…1 кгс/см² (0…0.1 МПа)
sensor-pressure-contact_gauge_ekm~1kgf |
— | — | |
0…1.6 кгс/см² (0…0.16 МПа)
sensor-pressure-contact_gauge_ekm~1-6kgf |
— | — | |
0…2.5 кгс/см² (0…0.25 МПа)
sensor-pressure-contact_gauge_ekm~2-5kgf |
— | — | |
0…4 кгс/см² (0…0.4 МПа)
sensor-pressure-contact_gauge_ekm~4kgf |
— | — | |
0…6 кгс/см² (0…0.6 МПа)
sensor-pressure-contact_gauge_ekm~6kgf |
— | — | |
0…10 кгс/см² (0…1 МПа)
sensor-pressure-contact_gauge_ekm~10kgf |
— | — | |
0…16 кгс/см² (0…1.6 МПа)
sensor-pressure-contact_gauge_ekm~16kgf |
— | — | |
0…25 кгс/см² (0…2.5 МПа)
sensor-pressure-contact_gauge_ekm~25kgf |
— | — | |
0…40 кгс/см² (0…4 МПа)
sensor-pressure-contact_gauge_ekm~40kgf |
— | — | |
0…60 кгс/см² (0…6 МПа)
sensor-pressure-contact_gauge_ekm~60kgf |
— | — | |
0…100 кгс/см² (0…10 МПа)
sensor-pressure-contact_gauge_ekm~100kgf |
— | — |
Межу беруть так, щоб робочий тиск лягав приблизно на середину шкали: на краю шкали похибка й хід сигнальних стрілок найгірші. Ціна в продавця одна на всю родину й за діапазоном не ділиться — на 2026-08-22 сторінка показує «від 2 300 ₴» проти 2 200 ₴ на дату перевірки картки, тож перед замовленням звіряти. Різьба М20×1.5 в усіх виконаннях однакова.
Специфікація
| Підключення | сухий контакт |
|---|---|
| Діапазон | 0…1 / 0…1.6 / 0…2.5 / 0…4 / 0…6 / 0…10 / 0…16 / 0…25 / 0…40 / 0…60 / 0…100 кгс/см² |
| Різьба | M20×1.5 |
| Контакт | до 250 В, розривна потужність 10 ВА |
Що брати
одним приладом закриваються дві обовʼязкові ролі ББК: steam_generator-pressure-ready і -pressure-error. Прошивка читає їх як ДИСКРЕТНІ входи (ST_PRESSURE + IT_DRY_CONTACT_INPUT, rb_environment.cpp), а не як значення: одиниця на «error» — негайна аварія «overpressure_st_gen»; одиниця на «ready» означає, що тиск просів нижче робочого — контролер знімає потужність з ТЕНа і робить 5 спроб з інтервалом 2 с, після чого оголошує «low_pressure_st_gen» (bbk_script.cpp). Тому нижню сигнальну стрілку виставляють на робочий тиск, верхню — на аварійний. Полярність контакту, якщо вона зворотна, перевертається інверсією входу в налаштуваннях периферії
Чого не брати
це не заміна аналоговому датчику тиску: прилад дає лише два пороги, значення тиску з нього не прочитати, тож ні графіка, ні ПІД за ним не побудувати — для цього окрема позиція. Не переплутати зі звичайним манометром: зовні той самий, але без контактних груп і сигнальних стрілок сигналу він не дає (docs/kb/automation/peripheral-pressure-sensors.md)
Ролі, під які підходить
steam_generator-pressure-ready, steam_generator-pressure-error, up_column-pressure
Де взяти
- Укрпромцентр 2200 ₴ ЕКМ-1У / ЕКМ-2У, різьба М20×1.5; діапазон обирається
Перевірено
