Датчики · Струм, напруга, потужність · Новатек-Електро

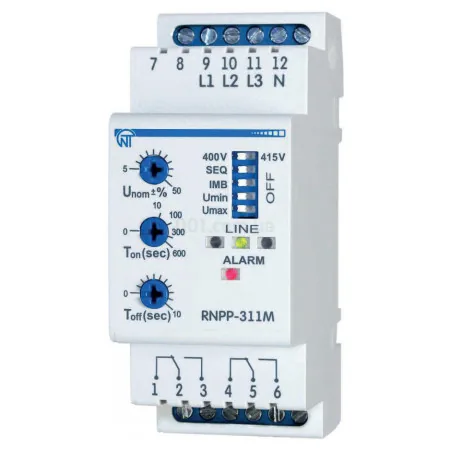

Реле контролю фаз РНПП-311М, сухий контакт

Каталожний номер: sensor-voltage-phase_relay_3ph

Обрив фази, перекіс і чергування — одним дискретним входом, без Modbus і без обмежень на регістри

Шукати: реле напруги перекосу і послідовності фаз РНПП-311М трифазне Новатек

Специфікація

Підключеннясухий контакт
Діапазон380/220 В, 45–65 Гц
Живленняживиться від контрольованої мережі 230/400 В

Що брати

контролює одразу чотири речі: вихід напруги за уставки, обрив фази, злипання й порушення чергування фаз та асиметрію (перекіс). Для трифазного блок-ТЕНа в баняку це саме те, що треба знати ДО того, як щось згорить. Виходи — дві перекидні групи (1НВ + 1НЗ): одну заводять у коло котушки пускача, щоб реле само знімало навантаження, друга лишається вільною і йде на дискретний вхід контролера. Прошивці тут не треба вміти нічого нового: це сухий контакт, такий самий, як аварійний грибок або пресостат. За сторінкою 001.com.ua: контакти до 5 А, ширина 2 модулі (90.2×36×64.5 мм), живлення AC 230/400 В. За сторінкою виробника: спрацювання на зникнення фази або просідання нижче 100 В — за 0.2 с, а уставки напруги, затримка спрацювання й затримка автоповторного вмикання регулюються. Гарантія 10 років

Чого не брати

це захист і сигналізація, а не вимірювання: скільки саме вольт і ампер — з нього не прочитати, лише «норма» чи «не норма». Якщо потрібні числа, це інша позиція — sensor-current-3phase_pa23. Друге — контакти розраховані на котушку пускача, максимум 5 А: силу через них не комутують, реле керує пускачем, а пускач навантаженням. Третє — не плутати з однофазним реле напруги: захист від перекосу й від неправильного чергування фаз має сенс лише в трифазній мережі, а в однофазній ці функції просто нічого не роблять Четверте, з керівництва виробника: у колі ВИХІДНИХ контактів має стояти автоматичний вимикач або запобіжник не більше 6.3 А класу В, а в колі живлення L1/L2/L3 виробник рекомендує вставку на 1 А — тобто до реле треба докласти два захисні апарати, і в кошторисі це окремі позиції. Пʼяте — для мереж із великим рівнем гармонік керівництво радить НЕ цю модифікацію, а RNPP-311M-24 з автономним живленням 24 В: там, де поруч працює частотник, це саме той випадок, і різниця між виконаннями зводиться до двох символів у назві

Ролі, під які підходить

Прошивка ще не описала жодної ролі цього типу.
