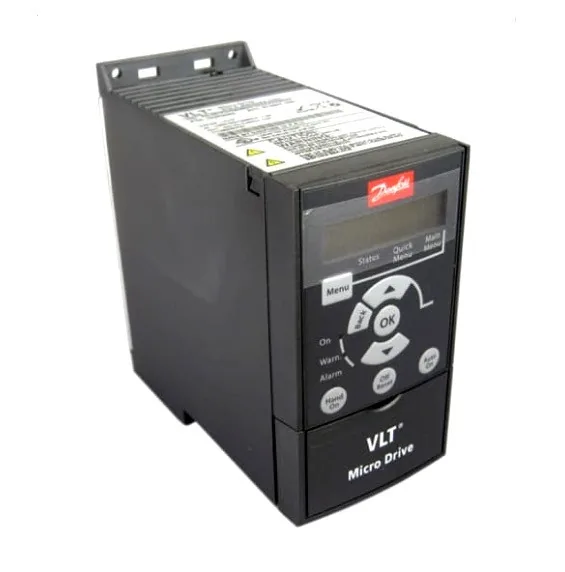

Частотний перетворювач Danfoss VLT Micro Drive FC-51, 2.2 кВт

Каталожний номер: switching-vfd-danfoss_fc51

Заводська якість і сервіс в Україні — але формат кадру доведеться підганяти під контролер

Шукати: Danfoss VLT Micro Drive FC-51 132F0022 2.2 кВт 380В Modbus RTU

Специфікація

Комутує	380 В AC
Струм	5.3 А
Керування	Modbus RTU (RS485)
Тип	частотник

Що брати

частотником прошивка керує штатно, а не «якось через Modbus»: у периферії є блок vfd_control з адресою керуючого слова й командами вперед / реверс / стоп, а поруч з тією ж адреси читаються фактична частота, слово стану й код помилки (rb_environment.h, poll_vfd_status). Регістри не треба вигадувати — вони лежать у таблиці VFD_PRESETS у прошивці, і для цієї моделі пресет уже готовий. Привід вішається на ту саму лінію RS485, де живуть модуль PT100 і релейні модулі, тож slave-адреси не мають збігатися. Пресет danfoss: цільова частота — регістр 2810 (масштаб ÷100), керуюче слово 2809 з командами 1151 (0x47F, пуск) і 1087 (0x43F, стоп), слово стану 2909, код помилки 2912. Налаштування приводу: 8-30 = 2 (протокол Modbus RTU), 8-31 — адреса пристрою, 8-32 = 2 (9600 біт/с), 8-33 — парність і стоп-біти. Модель 132F0022: 2.2 кВт, три фази 380 В, номінальний струм 5.3 А, IP20. Це «відповідальний» рівень у прямому сенсі: заводська документація, сервіс і гарантія в Україні є, на відміну від безіменних приводів

Чого не брати

головне тут не ціна, а формат кадру. формат зв'язку в прошивці НЕ налаштовується: UART для RS485 жорстко заданий як 8N1 — без парності, один стоп-біт (rb_modbus.cpp), і з вебінтерфейсу це не міняється. Формат на самому приводі треба привести до того самого, інакше обмін просто не піде, і виглядатиме це як «привід не відповідає». А пресет Danfoss описує 8E1 — парність Even. Тобто з трьох наявних пресетів цей ЄДИНИЙ, що за замовчуванням не збігається з тим, що вміє контролер: доведеться або в параметрі 8-33 вибрати виконання без парності, або правити прошивку. Перевірити це варто ДО купівлі за паспортом приводу, бо якщо потрібного варіанта в 8-33 немає, привід просто не заговорить. Друге — реверсу в пресеті немає, як і в Delta: зворотний хід є лише в switching-vfd-ennera_fce. Третє — 15 912 ₴ проти 4750 ₴ за Delta тієї ж потужності: різницю платять за гарантію й сервіс, і чи вона потрібна саме тут, вирішується до замовлення НАВІЩО РЕВЕРС НАСПРАВДІ. Це не абстрактна перевага: у прошивці є режим мішалки «гойдалка» (mix_mode = 2) — за описом у локалізації це «VFD-двигун на ролі Мішалка періодично змінює напрям обертання». Реалізовано його по-справжньому: у rb_scripts_internal.cpp команда резолвить роль у периферію й шле напрям через write_vfd_direction, у rb_basic_components.cpp режим 2 чергує напрям, а поруч ведуться лічильники напрацювання приводу у хвилинах і кількості реверсів. Два інші режими — 0 «мішалка» (привід у чані) і 1 «рециркуляція» (помпа ганяє рідину по колу) — реверсу не потребують і працюють на будь-якому приводі. Тобто режим «гойдалка» на FC-51 з коробки не запрацює

Ролі, під які підходить

heat_exchanger-in_braga-pump, cooler-in_water-valve

Де взяти

ЕлектроМотор 15912.2 ₴ 132F0022: 2.2 кВт, 3ф 380 В, 5.3 А, IP20; в наявності
Системакс ціну не знято той самий артикул у київського постачальника; сторінка автоматично не читається (403), ціну звіряти в браузері
Danfoss (виробник) ціну не знято офіційний магазин Danfoss в Україні — паспорт і конфігуратор

Перевірено 22 серпня 2026 р.
