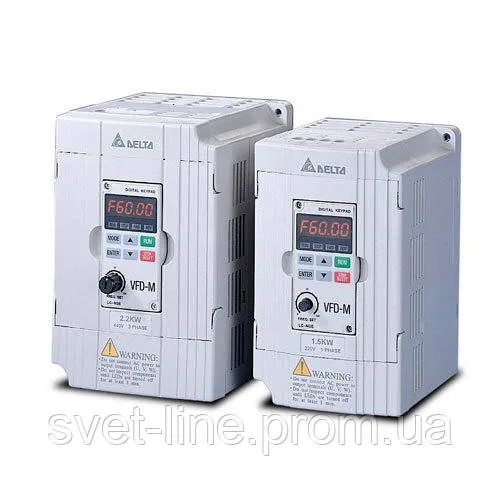

Частотний перетворювач Delta VFD-M, 2.2 кВт, 380 В

Каталожний номер: switching-vfd-delta_vfd_m

Плавні оберти насоса чи мішалки з готовим пресетом у прошивці — і в наявності за 4750 ₴

Шукати: Delta VFD022M43B перетворювач частоти 2.2 кВт 380В VFD-M Modbus RS485

Специфікація

Комутує	380 В AC
Струм	5 А на виході
Керування	Modbus RTU (RS485)
Тип	частотник

Що брати

частотником прошивка керує штатно, а не «якось через Modbus»: у периферії є блок vfd_control з адресою керуючого слова й командами вперед / реверс / стоп, а поруч з тією ж адреси читаються фактична частота, слово стану й код помилки (rb_environment.h, poll_vfd_status). Регістри не треба вигадувати — вони лежать у таблиці VFD_PRESETS у прошивці, і для цієї моделі пресет уже готовий. Привід вішається на ту саму лінію RS485, де живуть модуль PT100 і релейні модулі, тож slave-адреси не мають збігатися. Пресет delta у прошивці: цільова частота — регістр 0x2001 (масштаб ÷100), керуюче слово 0x2000 (18 = пуск, 1 = стоп), слово стану 0x2100, код помилки 0x2101. На самому приводі задати 09.00 — адресу Modbus, 09.01 = 1 (9600 біт/с) і формат у 09.04; далі два параметри, без яких привід прийме команди й проігнорує їх: 02.00 = 4 (джерело завдання частоти — RS-485) і 02.01 = 3 або 4 (джерело команд пуск/стоп — послідовний інтерфейс). Модель VFD022M43B: 2.2 кВт, вхід і вихід три фази 380 В, 6 А на вході й 5 А на виході, діапазон 0.1–400 Гц, вбудований Modbus RS485 до 38400 біт/с, знімна панель керування з виносом до 5 м

Чого не брати

у пресеті Delta НЕМАЄ реверсу — лише пуск і стоп. Прошивка при команді зворотного ходу пише попередження в лог і нічого не надсилає (write_vfd_direction), бо нульова команда для частини приводів означає «стоп», і слати її наосліп небезпечно. Якщо сценарію потрібен реверс — це switching-vfd-ennera_fce, єдиний пресет із ним. Друге — формат зв'язку в прошивці НЕ налаштовується: UART для RS485 жорстко заданий як 8N1 — без парності, один стоп-біт (rb_modbus.cpp), і з вебінтерфейсу це не міняється. Формат на самому приводі треба привести до того самого, інакше обмін просто не піде, і виглядатиме це як «привід не відповідає»: пресет Delta описує 8N2, тож у параметрі 09.04 треба вибрати виконання без парності з ОДНИМ стоп-бітом. Третє — частотник керує двигуном, а не нагрівом: підмінити ним регулятор потужності ТЕНа не вийде НАВІЩО РЕВЕРС НАСПРАВДІ. Це не абстрактна перевага: у прошивці є режим мішалки «гойдалка» (mix_mode = 2) — за описом у локалізації це «VFD-двигун на ролі Мішалка періодично змінює напрям обертання». Реалізовано його по-справжньому: у rb_scripts_internal.cpp команда резолвить роль у периферію й шле напрям через write_vfd_direction, у rb_basic_components.cpp режим 2 чергує напрям, а поруч ведуться лічильники напрацювання приводу у хвилинах і кількості реверсів. Два інші режими — 0 «мішалка» (привід у чані) і 1 «рециркуляція» (помпа ганяє рідину по колу) — реверсу не потребують і працюють на будь-якому приводі. Тобто для режиму «гойдалка» ця модель не годиться без правки пресету — і це єдиний сценарій, де вона програє

Ролі, під які підходить

heat_exchanger-in_braga-pump, cooler-in_water-valve

Де взяти

Гроу Фаст (Prom) 4750 ₴ VFD022M43B: 2.2 кВт, 3ф 380 В, 0.1–400 Гц, Modbus RS485 до 38400; в наявності
RTS-Ukraine (офіційний дистриб'ютор Delta) ціну не знято офіційний дистриб'ютор і сервісний центр Delta в Україні — інші виконання серії, гарантія 12 місяців
Привод ціну не знято VFD022EL43A — сусідня серія VFD-EL тієї ж потужності, теж з Modbus

Перевірено 22 серпня 2026 р.
