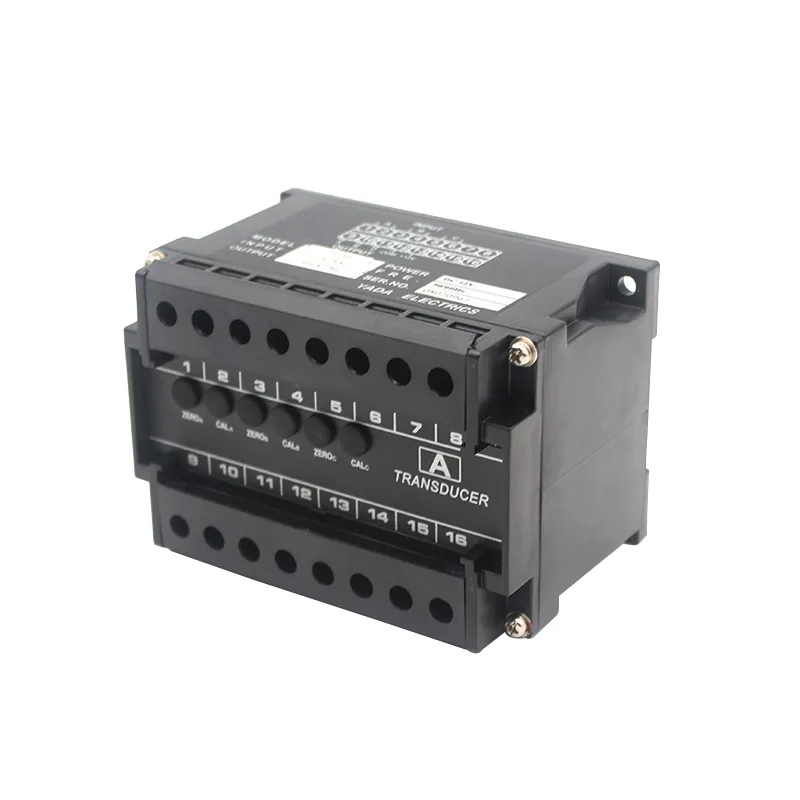

Трифазний перетворювач струму PA-23, три виходи 4-20 мА

Каталожний номер: sensor-current-3phase_pa23

Три фази блок-ТЕНа одним модулем: згорілий тен видно як провал струму на своєму каналі

Шукати: PA-23 3 phase current transducer 4-20mA output three channel transmitter

Варіанти

Діапазон на всі три канали один і вказується при замовленні; ціна від нього не залежить. Рахувати треба за вторинним струмом трансформаторів, які ставите перед ним, а не за струмом самого ТЕНа.

Специфікація

Що брати

«3 in 3 out» — три незалежні канали в одному корпусі, по одному на фазу, і кожен віддає власний сигнал 4–20 мА. Для блок-ТЕНа це і є відповідь на питання «чи всі три тени тягнуть»: згорілий елемент або відгоріла фаза видно як провал струму саме на своєму каналі, а не як зміну загальної потужності, яку ще треба розтлумачити. Три канали лягають на три входи модуля expander-modbus-analog_n4aia04, четвертий лишається під щось інше. За сторінкою Anhui Qidian — того самого постачальника, що й JXK-14 та датчик тиску: вхід AC 0–10 А (є виконання 0–1 і 0–5 А), виходи на вибір 4–20 мА, 0–20 мА, 0–5 В або 0–10 В, є й виконання з RS485, живлення AC 85–265 В або DC 24 В, похибка до 0.5 % шкали, ізоляція 2 кВ між входом, виходом і живленням, вага 200 г. Ціна $65 за штуку і $55 від 20 шт — дешевше, ніж три окремі JXK-14 по $29

Чого не брати

вхід прямий, до 10 А на фазу: блок-ТЕН на 6 кВт при 400 В дає близько 8.7 А на фазу і в діапазон уміщається, а потужніший вузол уже потребує зовнішніх трансформаторів струму й виконання 0–5 А — це додає і ціни, і монтажу. Струм фази рахувати ДО замовлення, а не після. Друге — живлення AC 85–265 В: модуль не слабкострумовий, у щиті він стоїть за автоматом. Третє — це вимірювання СТРУМУ, а не потужності: при перекосі напруги однакові ампери означають різні вати, тож для обліку споживання цього замало — там потрібен sensor-power-3phase_bd3p або лічильник

Ролі, під які підходить

Прошивка ще не описала жодної ролі цього типу.

Де взяти

• Anhui Qidian (made-in-china) 65 ₴ PA-23: $65 за 1–19 шт, $55 від 20 шт, $49 від 100 шт. Діапазон, вихід і живлення вказуються при замовленні

Перевірено 20 серпня 2026 р.
