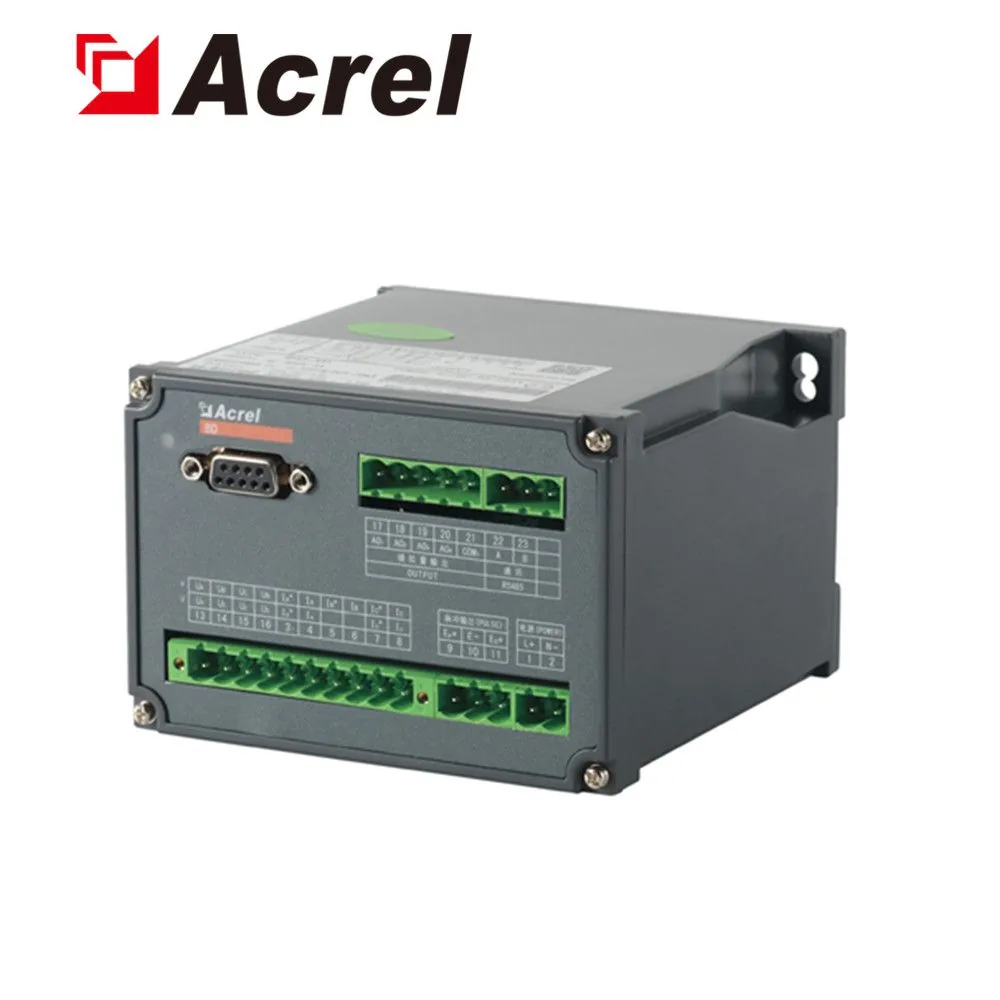

Перетворювач активної потужності Acrel BD-3P, трифазний, вихід 4-20 мА

Каталожний номер: sensor-power-3phase_bd3p

Потужність блок-ТЕНа одним числом — коли потрібні вати, а не ампери

Шукати: Acrel BD-3P three phase active power transducer 4-20mA DIN rail transmitter

Варіанти

Виконання відрізняються номінальною напругою вимірюваної мережі — брати те, що збігається з вашою: на 380 В трифазної трипровідної схеми це 380 В. Трансформатори струму в комплект не входять у жодному виконанні.

Специфікація

Що брати

рахує активну потужність трифазного навантаження й віддає її одним аналоговим сигналом 4–20 мА — тобто вати, а не ампери. Різниця практична: при перекосі напруги однаковий струм означає різну потужність, і якщо треба знати, СКІЛЬКИ насправді вкладається в баняк, потрібен саме такий прилад. Один канал замість трьох звільняє місце на аналоговому модулі. За сторінкою Acrel: схема три фази — три проводи, входи струму AC 0–5 А і напруги 100, 220 або 380 В, вихід 4–20 мА (є виконання 0–5 В), клас точності 0.5, ізоляція 2 кВ, кріплення на рейку TS35, живлення на вибір AC 85–265 В, DC 24 В або DC 100–350 В. MOQ 1 штука

Чого не брати

вхід струму 0–5 А означає, що прямо на лінію його не поставити: потрібні зовнішні трансформатори струму на кожну фазу, і це три окремі позиції понад ціну самого перетворювача. Разом виходить дорожче за PA-23, який міряє до 10 А напряму. Друге — схема «три фази, три проводи»: якщо блок-ТЕН зібраний зіркою з нулем, підключення треба звірити з виробником, бо для чотирипровідної мережі є інше виконання. Третє, і головне для діагностики: одне число не показує, ЯКИЙ саме тен згорів — падіння потужності на третину видно, а на якій фазі, ні. Для пошуку несправного елемента потрібен поканальний струм

Де взяти

• Acrel (made-in-china) 95.2 ₴ BD-3P, MOQ 1 шт; клас 0.5, рейка TS35. Трансформатори струму в комплект НЕ входять

Перевірено 20 серпня 2026 р.
